压铸成型铰接式控制支架结构

这款铰接式控制支架多用于中小型工业设备的动作传导环节，常见于轻工机械的操作执行端、小型工装夹具的力臂传导部位，以及部分专用设备的手动操控机构中，承担着把输入端的摆动动作传递到执行端、同时为整套动作机构提供稳定支撑的作用。从实际使用场景来看，这类支架往往安装在设备的操作侧靠近执行机构的位置，不需要占用过大的安装空间，却要承受反复摆动带来的交变载荷，因此结构设计上优先考虑了受力的均匀性与安装的便捷性。

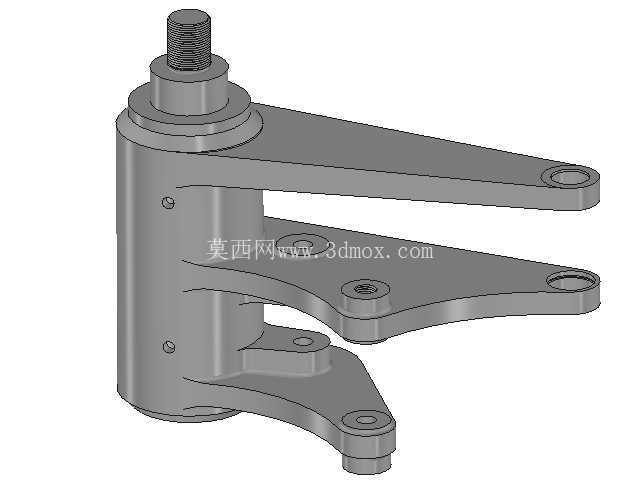

主体采用一体式压铸基体搭配多组铰接臂的结构形式，中心的圆柱基体是整个支架的承载核心，上端伸出的带外螺纹柱体用于和外部操控件连接，比如操作手柄、连杆接头这类部件，螺纹段的长度预留了足够的调节余量，能够适配不同厚度的连接接头，安装时可以通过螺母锁紧实现轴向位置的固定，避免操控过程中出现轴向窜动。基体侧面预留了两组沉头螺钉孔，用于将基体本身固定在设备的安装基座上，沉头结构能够保证螺钉安装后不会突出基体表面，避免和周边摆动的臂体产生运动干涉。

从基体延伸出的三组臂体各自承担不同的功能，上方长度最长的臂体作为主动力传导臂，末端的铰接孔用于连接执行端的连杆，臂体的截面采用变厚度设计，靠近基体的位置厚度更大，往末端延伸时逐步收薄，既保证了根部的抗弯强度，又能控制整体的重量，减少摆动过程中的惯性力。中间位置的臂体长度稍短，主要作为动作限位或者辅助连杆的连接位，臂体上预留的螺纹孔可以安装限位螺钉或者位置触发件，方便配套设备调整动作行程。下方的支撑臂是整个支架的辅助承载结构，末端的铰接孔用于连接固定支座或者复位部件，比如复位弹簧、阻尼器这类元件，能够在操控动作结束后带动整个臂组回到初始位置。

设计过程中充分考虑了压铸工艺的成型特性，所有臂体与基体的连接位置都做了大圆角过渡，避免压铸成型时出现应力集中导致的冷隔、缩孔缺陷，同时也能减少使用过程中交变载荷带来的疲劳断裂风险。所有铰接孔的端面都做了凸台设计，既增加了孔位的接触长度，提升铰接配合的稳定性，又能减少臂体与配合件之间的接触面积，降低摆动过程中的摩擦阻力。整个支架的安装边界控制得十分紧凑，基体的圆柱直径适配多数小型设备的安装位预留尺寸，三组臂体展开后的最大摆动半径经过反复校核，保证在全行程摆动过程中不会和周边的设备构件产生碰撞，安装孔位的间距采用了通用的五金配件安装尺寸，能够直接替换同类型的老旧支架，不需要对原有设备的安装基座做二次加工。

从实际装配的角度来看，这款支架的所有铰接孔都预留了标准的衬套安装余量，用户可以根据实际使用的磨损情况选配铜衬套或者含油轴承，提升铰接部位的使用寿命，基体上的固定螺钉孔采用通孔设计，安装时可以从正面直接拧入基座的螺纹孔，不需要在背部预留螺母操作空间，进一步降低了安装的空间要求。臂体上的各个连接孔位置精度控制在合理的公差范围内，能够保证连杆连接后动作传递的一致性，不会因为孔位偏差导致动作卡滞或者传动间隙过大的问题。在受力表现上，整个支架的载荷传递路径十分清晰，外部施加的操作力通过上端螺纹柱传入基体后，会沿着各条臂体均匀分散到对应的连接点位，不会在局部结构上出现应力集中的情况，能够承受数千次反复摆动而不出现结构变形，完全满足一般工业设备的操控机构使用寿命要求。
