小型伺服舵机结构三维设计

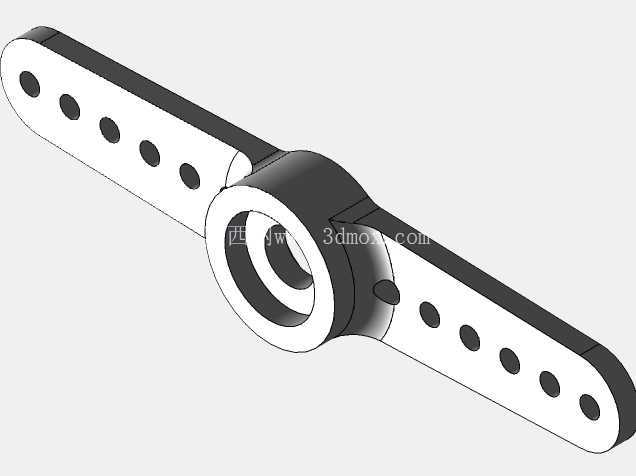

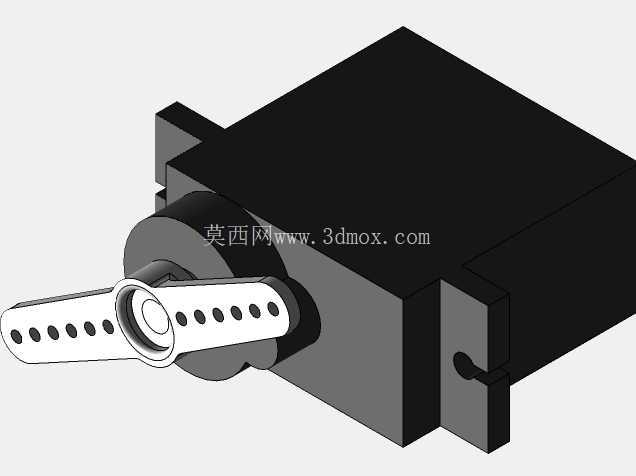

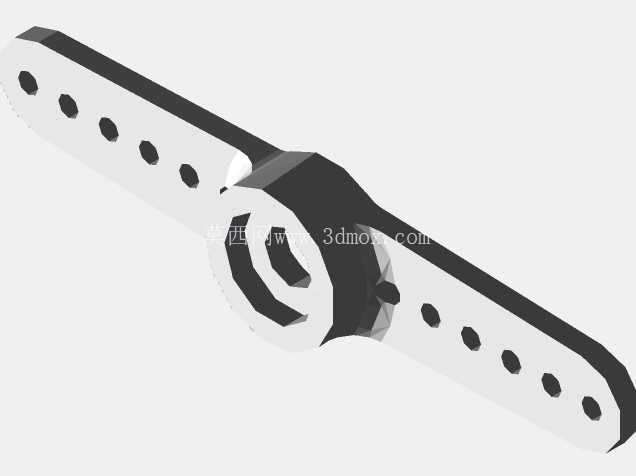

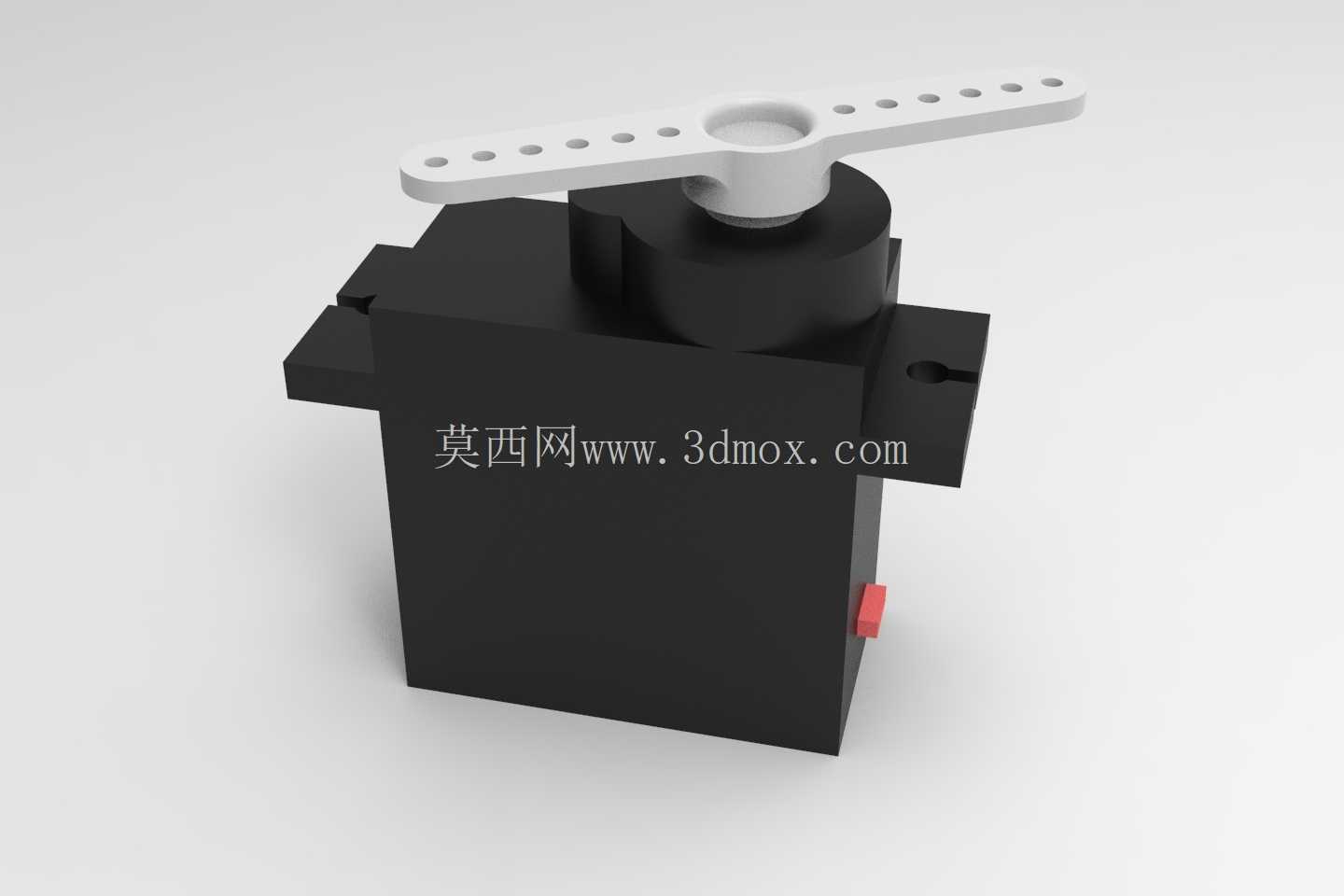

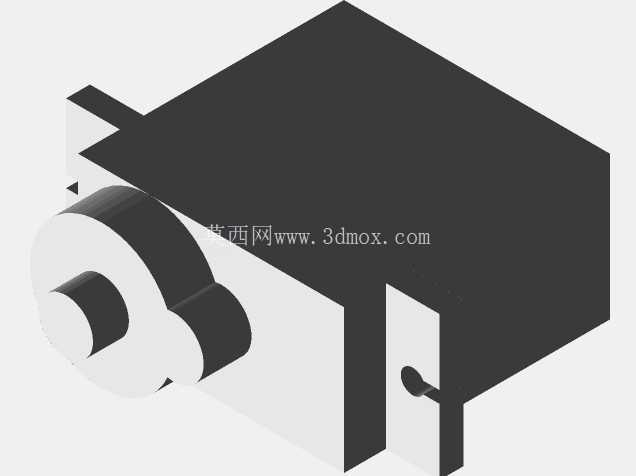

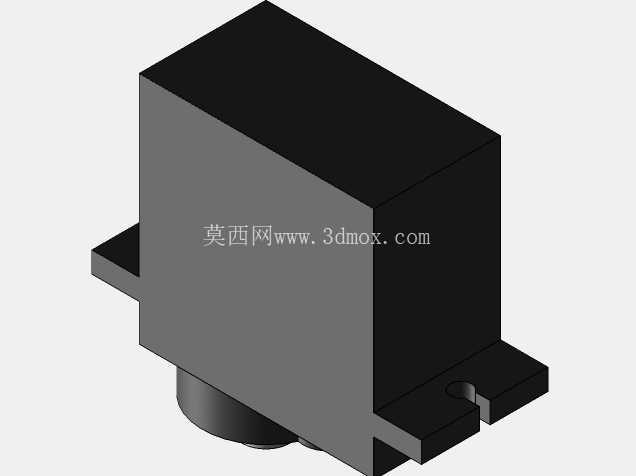

　　从结构设计的角度拆解，这款舵机的主体采用方正的盒式壳体，壳体两侧延伸出带安装孔的固定耳，安装耳的孔位做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出安装面干涉周边结构，壳体的整体轮廓做了小R角过渡，既避免了锐边在装配时划伤操作人员，也能在注塑或者压铸成型时减少应力集中的问题，提升壳体的结构强度。输出轴位于壳体顶面的中心位置，轴体和壳体之间设计了高出壳体表面的轴套凸台，这个凸台一方面可以提升输出轴的支撑长度，减小轴承受径向负载时的挠度，另一方面可以阻挡装配环境里的粉尘、碎屑顺着轴缝进入壳体内部，磨损内部的齿轮传动组。配套的输出摆臂采用长条形等距多孔设计，每个孔位的中心距都做了标准化的尺寸约束，用户可以根据实际需要的输出力臂长度，选择对应孔位连接负载，不需要额外加工定制摆臂，摆臂和输出轴的连接位置采用D型轴孔配合，能完全消除传动间隙，避免正反转切换时的回差影响角度控制精度，摆臂的边缘做了薄型化处理，在保证结构强度的前提下尽可能降低摆臂自身的重量，减少转动时的惯量对控制精度的影响。在小型自动化执行机构的选型与结构设计环节，这类带摆臂输出的伺服舵机是很多轻量化运动场景的核心执行部件，不同于大功率工业伺服电机的法兰输出形式，这类舵机的输出端直接集成了多孔位摆臂，不需要额外设计输出转接结构，能直接带动负载做定角度的往复摆动，在航模舵面控制、小型机器人关节驱动、自动化设备的小行程工位切换、智能门锁锁舌驱动、桌面级小型变位机的角度调整场景里都有大量应用。

　　壳体侧面预留了接线引出的缺口位置，缺口处做了圆角过渡，避免穿线时割伤线材外皮，内部的传动结构采用多级减速齿轮组布局，把电机的高转速低扭矩输出转化为低转速高扭矩的摆臂输出，齿轮组的啮合间隙在设计时做了严格的公差约束，既保证传动顺畅无卡滞，又把回程间隙控制在极小的范围内，满足高精度角度控制的需求。在安装边界的设计考量上，这类舵机的整体高度控制得比较紧凑，安装时只需要在安装板上预留对应固定耳孔位的过孔，以及输出轴的让位空间即可，不需要额外预留太大的装配空间，非常适合在空间受限的小型设备内部布置。

　　设计过程中需要重点关注输出轴的径向负载承受能力，因为很多应用场景里负载不是纯轴向的扭矩输出，会有一定的径向力作用在摆臂上，所以轴套的长度、轴承的选型都需要匹配对应的负载要求，避免长期使用后出现轴体变形、转动卡滞的问题。另外壳体的材质选择上，这类舵机通常会选用高强度的工程塑料或者压铸铝合金，在保证结构强度的同时控制整体重量，适配对重量敏感的航模、小型移动机器人等应用场景。

　　内部的位置反馈元件和控制电路板集成在壳体内部的下层空间，和上层的齿轮传动组做了物理隔离，避免齿轮润滑脂沾染到电路板上影响电路工作的稳定性，整体的装配逻辑采用分层堆叠的方式，从下到上依次是底盖、电路板、电机、齿轮组、上盖、输出轴、摆臂，装配工序简单，后期维护拆解也很方便，不需要复杂的专用工具就能完成内部组件的更换。在实际选型匹配的时候，工程师只需要根据需要的输出扭矩、转动角度范围、安装空间尺寸，就能快速匹配对应的型号，不需要做过多的二次结构修改，这类标准化的舵机结构经过了大量实际场景的验证，可靠性和一致性都能满足常规工业级小型设备的使用要求。
