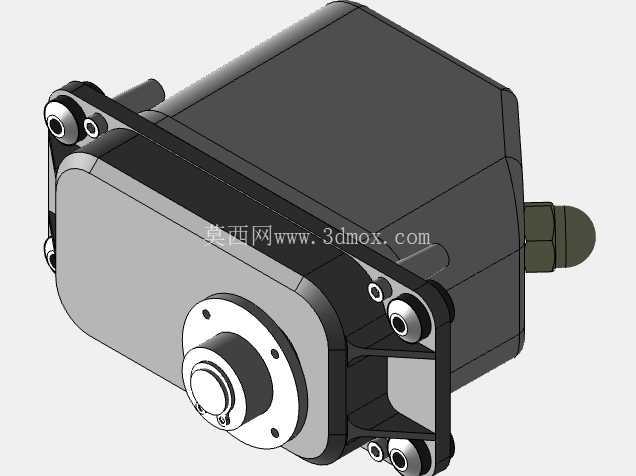

HP200伺服驱动执行机构三维结构

　　输出端采用法兰式安装接口，配合定位止口可以快速和负载端的连接座完成同轴度校准，不需要额外做复杂的找正工序，安装法兰上的四个固定孔采用对称分布设计，支持四个方向的安装姿态调整，不管是水平卧式安装、垂直立式安装还是侧挂安装，都能保证内部传动组件的润滑状态稳定，不会因为安装姿态问题出现润滑脂偏移、齿轮啮合面润滑不足的情况。尾部的出线端采用防水接头结构，线缆穿入后可以通过锁紧螺母压紧密封胶圈，达到工业场景常见的IP65防护等级，适配有切削液飞溅、粉尘较多的机加工工位周边的设备安装需求，不需要额外加装防护外罩就能直接使用。这款HP200规格的伺服驱动执行单元，在工业自动化产线的点位定位、工装夹具的力矩输出、小型专用设备的角度调节场景中有着极高的适配性，区别于常规开环步进驱动单元，它的闭环控制特性可以在负载波动的工况下保持稳定的输出精度，不会因为传动间隙或者负载突变出现丢步、位置偏移的问题。从结构设计的角度来看，整个壳体采用一体化压铸成型的腔体结构，侧壁预留的加强筋既可以提升壳体的抗形变能力，也能在内部功率元件工作时辅助散热，避免长时间高负载运行出现内部积热导致的元器件性能衰减。

　　在设计建模的过程中，首先要确认的是输出轴的负载边界，这款执行单元的输出轴可以承受额定20N·m的持续扭矩，瞬时峰值扭矩可以达到60N·m，对应的安装孔位中心距、输出轴的伸出长度、轴径的公差配合都严格按照通用伺服组件的安装规范来设定，保证和市面上同规格的伺服替换件安装尺寸完全兼容，不需要对原有设备的安装基座做二次加工就能完成替换。内部的传动结构采用多级行星减速布局，齿轮的模数根据额定输出扭矩做了匹配计算，齿面的接触强度、弯曲强度都预留了1.5倍以上的安全系数，即使在频繁正反转的冲击负载工况下，也不会出现断齿、齿面过度磨损的问题。

　　壳体的合模面预留了密封槽，安装时嵌入O型密封圈可以完全阻断外部水汽、粉尘进入腔体内部，保护内部的控制板、编码器、功率模块不受外界环境侵蚀。从安装边界来看，整个单元的主体外形为方正的腔体结构，最大外轮廓尺寸控制在紧凑的范围内，侧边的安装支耳和主体壳体为一体化结构，不需要额外加装安装支架，支耳上的安装孔为沉孔设计，固定螺栓从外侧穿入后不会突出壳体内壁，不会和内部的运动部件发生干涉。输出端的轴伸长度经过优化，既可以保证和负载联轴器的配合长度足够，传递扭矩时不会出现打滑，也不会因为轴伸过长导致悬臂负载过大，加剧输出端轴承的磨损。在实际选型应用中，这款执行单元可以适配小型自动化设备的转台分度、包装设备的送膜辊驱动、电子加工设备的吸头升降驱动等场景，它的响应速度可以达到毫秒级，位置控制精度可以控制在0.1度以内，完全满足中高精度的工业驱动需求。建模过程中对所有的配合面都做了公差标注，比如输出轴和轴承的配合采用基孔制的过渡配合，轴承和壳体轴承室的配合采用过盈配合，保证装配后轴承的内圈和轴同步转动，外圈和壳体保持相对固定，不会出现跑圈的问题。

　　壳体外部的散热筋高度和间距经过优化，在自然对流的散热条件下，可以把内部功率元件的温升控制在40K以内，即使在40摄氏度的环境温度下持续运行，元件表面温度也不会超过允许的工作温度上限，不需要额外加装散热风扇就能满足散热需求，减少了额外的故障点。尾部的编码器仓和动力仓做了分隔设计，避免动力线的电磁干扰影响编码器的信号传输，保证位置反馈信号的稳定性，不会因为信号干扰出现位置偏差。整个结构没有多余的冗余设计，所有的结构特征都服务于功能需求，安装维护时只需要拆开后端盖就能完成编码器的校准和内部润滑脂的补充，不需要完全拆解整个壳体，降低了后期维护的难度。
