带摆臂结构微型伺服执行机构三维设计

在小型自动化装备、航模舵面控制、智能玩具动作机构、3D打印机送料与调平结构、小型机械臂关节驱动这类对控制精度、安装空间、响应速度有明确要求的场景里，这类带一体式摆臂输出的微型伺服执行机构是应用频次极高的核心驱动部件。不同于常规旋转电机的连续运转输出，这类伺服部件的核心功能是接收控制信号后，将输出轴转动到指定角度并保持锁止力矩，不需要额外加装减速、位置反馈组件就可以直接完成角度定位动作，大幅简化了末端执行机构的结构复杂度。

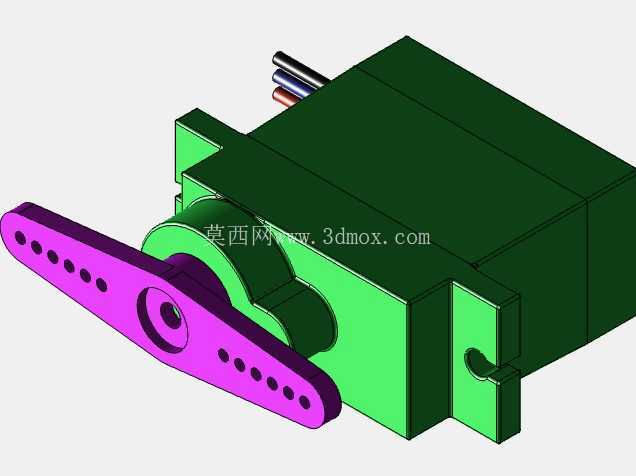

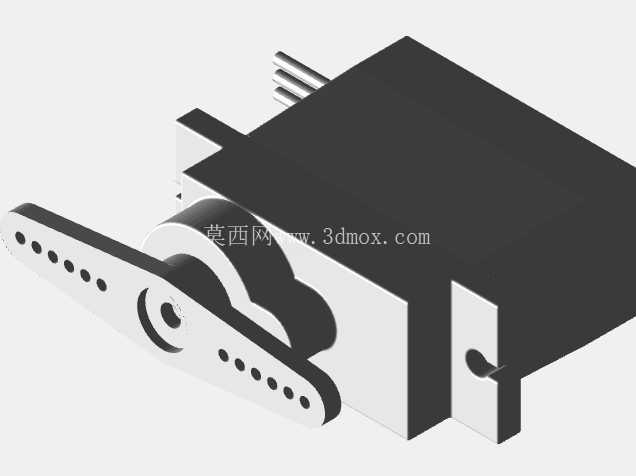

从结构设计逻辑来看，这个模型完整还原了微型伺服的典型布局：主体采用方形壳体结构，两侧预留带安装孔的固定耳位，安装耳的开孔位置、孔距、壳体整体长宽高尺寸都遵循行业通用的微型舵机安装规范，能够直接适配市面上绝大多数标准舵机安装支架、摇臂配件，不需要额外做安装位的二次修改。壳体侧面预留的走线槽位，对应动力线与信号线的出线方向，在实际装配时可以避免线缆与周边运动部件产生干涉，尤其是在多舵机密集排布的机械结构里，合理的出线方向能大幅降低布线难度，减少线缆磨损带来的故障风险。

输出端的多孔摆臂是这类伺服的典型执行配件，摆臂上沿长度方向排布的多个等距安装孔，是为了适配不同的行程需求：当驱动连杆连接在距离输出轴中心更近的孔位时，相同输出轴转角对应的末端直线行程更小，输出力矩更大；连接在更远的孔位时，末端行程更大，输出力矩相应减小，设计人员可以根据实际负载、动作行程的需求灵活选择连杆固定位置，不需要重新定制摆臂零件。摆臂与输出轴采用扁位配合结构，能够传递更大的扭矩，避免频繁正反转时出现摆臂与轴打滑的问题，这也是这类小扭矩伺服普遍采用的轴连接形式，兼顾了装配便捷性与传动可靠性。

从实际选型适配的角度看，这类微型伺服的安装边界需要重点关注几个维度：首先是壳体总厚度，在嵌入式安装的场景里，壳体厚度直接决定了安装槽的预留深度；其次是输出轴中心到壳体底面的高度，这个尺寸决定了摆臂转动时的最低高度，避免摆臂运动过程中与安装基面剐蹭；再者是两侧安装耳的孔距，这个尺寸是互换性的核心，同规格的伺服不管扭矩参数差异，安装孔距都保持统一，方便后期根据负载需求更换不同参数的产品，不需要修改安装结构。

在功能特性上，这类伺服内部集成了直流驱动电机、减速齿轮组、位置反馈电位器、控制电路几个核心部分，外部只需要提供电源与PWM控制信号就可以完成角度控制，不需要额外搭建驱动电路，对于结构设计人员来说，只需要预留安装空间、走线通道，确定输出摆臂的运动轨迹不与周边结构干涉即可，不需要深入了解电机驱动的底层控制逻辑，能够大幅缩短小型自动化机构的开发周期。在做三维装配校验的时候，需要重点模拟摆臂在整个转动行程内的运动包络，尤其是摆臂转到极限角度时，要确认摆臂末端、连杆结构不会与壳体、周边安装零件产生碰撞，很多新手设计时容易只参考静态尺寸，忽略运动过程中的包络空间，导致实际装配后出现运动卡滞的问题。

另外，这类伺服的输出轴转动角度通常有固定范围，常见的是0-180度区间，设计时不能超行程使用，否则会损坏内部的限位结构与电位器，在做机构运动仿真的时候需要给转动副加上对应的角度限位，匹配实际部件的运动边界。壳体上的固定耳采用与主体一体化的结构，保证安装强度，在有振动的使用场景里，固定耳的厚度、安装孔的承压能力也需要做对应的校验，避免长期振动下固定耳断裂。出线端的位置设计在壳体尾部，远离输出端的运动区域，在动态运动过程中线缆不会被摆臂拉扯，提升了长期使用的可靠性。
