法兰连接式直角回转管道接头结构

　　在流体输送管路系统的布设场景中，这类带双法兰基座的直角回转接头，常被用于需要补偿管路安装角度偏差、吸收设备运行振动位移的管段衔接位置，比如化工流体输送管线、暖通循环水系统、低压气动控制回路的转角布设环节，能在固定两段管路相对安装位置的前提下，允许连接端存在小角度的相对回转，抵消管路热胀冷缩带来的应力拉扯，也能适配设备运行时的小幅振动偏移，避免管路硬连接出现焊缝开裂、密封失效的问题。

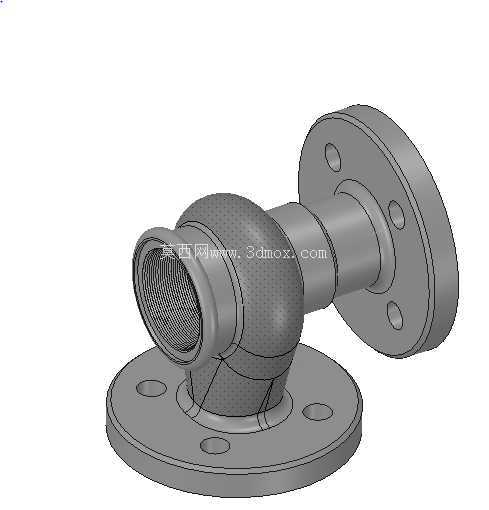

　　从结构设计逻辑来看，接头主体采用90度转角的球形腔体作为核心回转结构，腔体两端分别衔接内螺纹接口与法兰对接端，底部设置独立的法兰安装基座，三个连接端的法兰盘均采用标准凸面法兰结构，法兰盘上的螺栓孔均匀分布，可匹配同压力等级的标准法兰垫片完成端面密封，无需额外加工定制对接面。内螺纹接口端采用标准管螺纹设计，可直接旋接对应口径的外螺纹管路端头，螺纹段预留足够的啮合长度，保证连接后的抗拉拔能力，同时螺纹根部设计有退刀槽结构，避免管路旋接到位后出现端面顶死无法密封的问题。

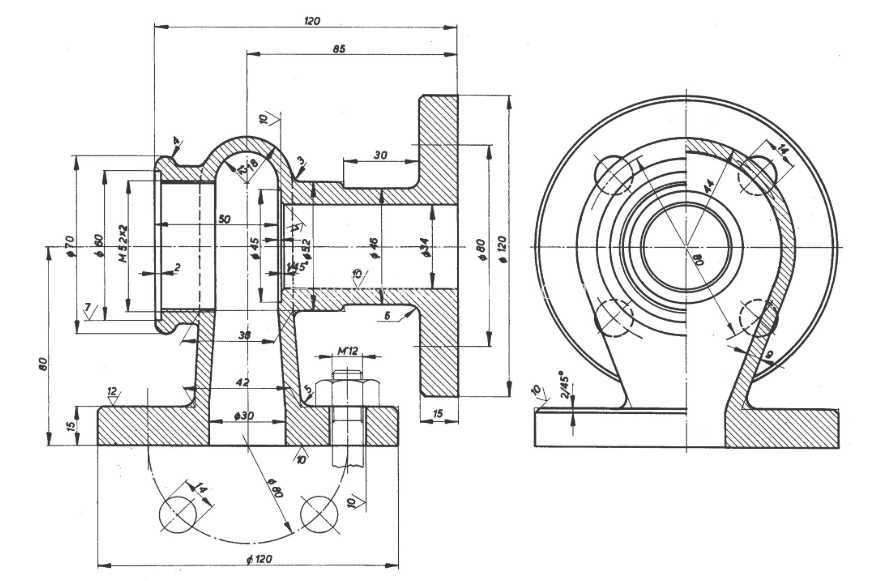

　　球形回转腔体的外壁做了等壁厚设计，在保证腔体承压能力的前提下，尽可能控制整体重量，腔体与两端连接段、底部基座的衔接位置均做了大圆角过渡处理，减少流体在转角位置的紊流阻力，同时降低结构应力集中系数，避免长期承压运行时在转角位置出现疲劳裂纹。从安装边界尺寸来看，底部法兰盘的外径尺寸大于上部对接法兰，安装时可通过底部法兰将整个接头固定在设备支架或者墙体基座上，作为管路转角处的固定支撑点，上部侧出的法兰端可对接水平走向的管路，侧向的内螺纹端可对接垂直走向或者需要调整角度的支管段，三个接口的中心距经过精准核算，安装后不会与周边的管路支架、阀体配件产生空间干涉。

　　实际选型应用时，需要注意接头的回转角度范围存在设计限位，不可超角度强行掰动连接端，避免内部密封结构出现磨损泄漏，法兰对接时的螺栓紧固需要遵循对角分次拧紧的原则，保证法兰垫片受力均匀，避免出现偏压泄漏的问题。这类接头的密封结构依托球形面的贴合实现，相比传统的直角硬管接头，不需要在转角位置额外加装活接或者软连接段，就能实现一定范围的角度补偿，能有效减少管路系统的配件数量，降低管路布设的空间占用，同时减少潜在的泄漏点。在三维建模过程中，这类结构需要重点关注球形腔体与各连接段的同轴度公差，法兰盘上的螺栓孔位置度需要符合对应法兰标准的公差要求，内螺纹的建模需要还原真实的牙型轮廓与螺距参数，方便后续出工程图时直接提取尺寸进行加工校验，各衔接位置的圆角尺寸需要结合实际加工工艺设定，避免出现设计上的工艺死角，导致铸造或者机加工环节无法实现。
