紧凑型单刀双掷5V直流方糖继电器

在低压控制电路的设计选型中，这类紧凑型方糖结构的单刀双掷继电器是极为常用的通断执行元件，尤其适配消费电子、小型工控板卡、智能家居模组这类对安装空间有严格限制的场景。不同于大电流工业继电器的厚重结构，这款5V直流线圈驱动的继电器，核心设计逻辑是在有限的封装体积内，平衡线圈驱动功耗、触点载流能力与安装适配性，满足PCB板载直插安装的批量生产需求。

从实际功能特性来看，这款继电器采用SPDT单刀双掷触点结构，可同时实现常开、常闭两路回路的切换，线圈额定驱动电压为5V直流，可直接匹配绝大多数单片机、逻辑控制芯片的IO口输出电平，无需额外增设电平转换电路，大幅简化控制回路的设计复杂度。触点载流能力根据回路电压等级做了差异化适配，交流250V回路下可承载7A电流，直流150V回路下可承载12A电流，120V交流回路下载流能力为10A，能够覆盖绝大多数低压控制场景下的小功率负载通断需求，比如小型电磁阀驱动、指示灯回路切换、弱电信号转接、小功率电机启停等场景，都能直接选用该型号完成回路设计。

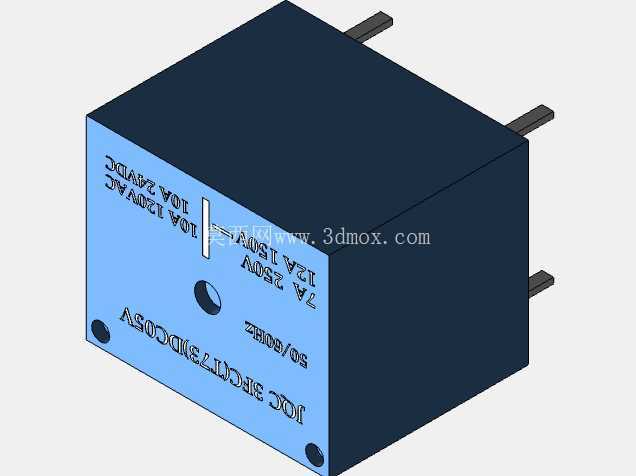

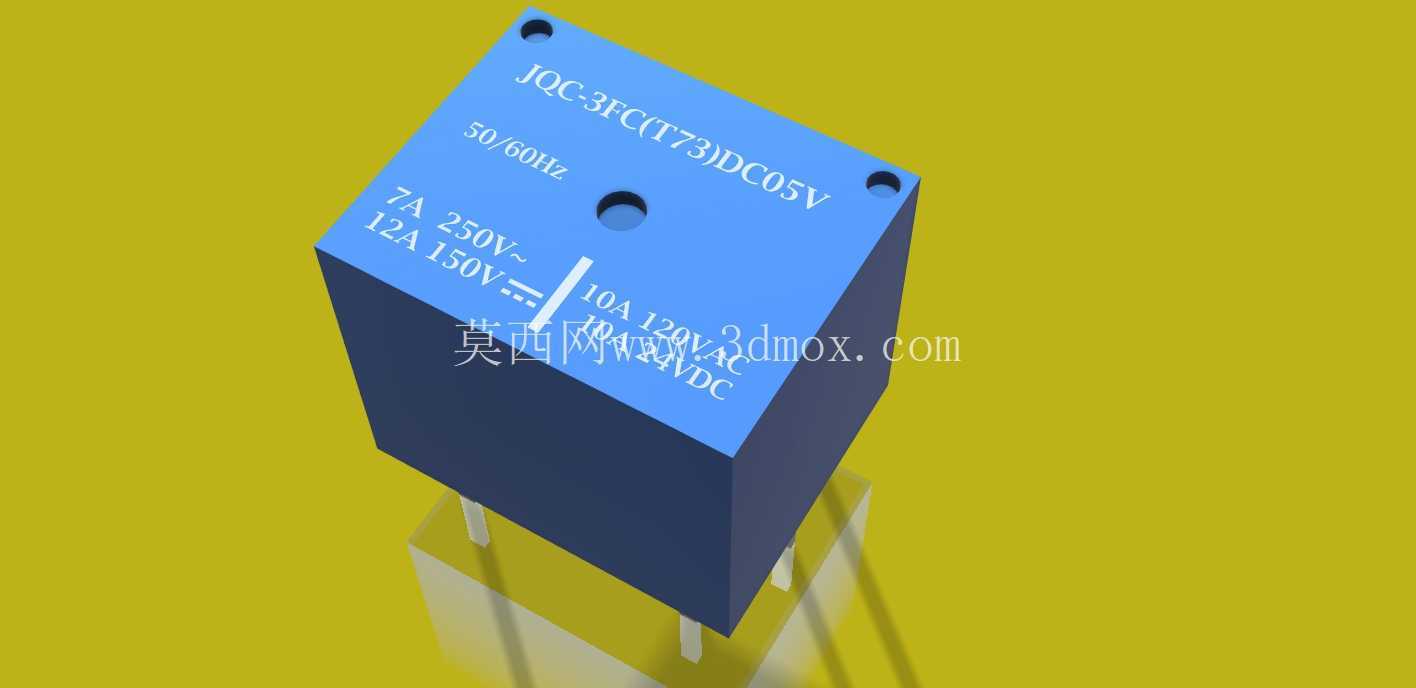

外形结构上采用标准方糖式封装，主体外壳为阻燃工程塑料材质，顶面直接丝印型号、线圈参数、触点载流参数，生产调试过程中可直接通过顶面标识快速识别型号，避免错料。外壳顶部预留两个定位安装孔，除了常规的PCB直插安装外，也可通过螺丝配合固定座完成壁挂式或导轨式安装，适配不同的装配场景。引脚采用直插式排布，引脚间距符合通用PCB设计规范，在绘制电路板封装时可直接匹配标准焊盘尺寸，无需单独定制封装库，能有效缩短硬件开发的周期。外壳边角做了小弧度倒角处理，避免自动化贴装、插件过程中边角磕碰产生碎屑，影响电路板的绝缘性能。

设计过程中，这款继电器的结构做了多方面的工程化优化：线圈部分采用漆包线多层密绕结构，配合内部铁芯的磁路优化，保证5V额定电压下触点吸合可靠，不会出现低压吸合不良的情况，同时线圈功耗控制在合理区间，长时间通电工作时温升控制在安全范围内，避免外壳受热变形影响触点动作精度。触点部分采用合金材质，具备一定的抗电弧烧蚀能力，在额定负载下可保证足够的机械寿命与电气寿命，减少后期运维更换的频次。内部的动作衔铁采用轻量化结构设计，吸合与释放的响应速度快，可适配多数需要快速通断的控制场景，不会出现动作滞后导致的回路时序错乱问题。

从安装边界来看，这款继电器的直插引脚长度适配常规1.6mm厚度的PCB板，波峰焊或手工焊都能获得可靠的焊接强度，引脚伸出板面的长度控制在标准范围内，不会出现引脚过长导致的相邻回路短路风险。整体外形的长宽高尺寸适配紧凑型设备的内部堆叠需求，在多继电器并排布置的板卡上，相邻继电器之间预留足够的安全爬电距离，满足低压电器的绝缘安全要求。顶面的标识区域避开了安装孔位，即使采用螺丝固定安装，也不会遮挡型号参数，方便后期检修时快速识别元件规格。在实际选型应用中，需要注意线圈的驱动极性，虽然直流继电器线圈反接也能吸合，但长期反接可能会增加线圈的功耗，同时反向电动势的泄放二极管需要按正确极性并联在线圈两端，避免触点断开时的反向电动势击穿前端的控制芯片。另外在容性或感性负载回路中使用时，需要根据负载的冲击电流大小适当降额使用，保证触点的使用寿命满足设备的全生命周期需求。这类小型继电器在消费类电子产品、小型自动化控制模组、教学实验电路、物联网终端设备中应用极为广泛，其标准化的封装、成熟的结构设计、稳定的动作性能，能够帮助结构设计与硬件设计人员快速完成方案落地，减少元件定制化带来的开发成本与周期风险。
