SC5-S-DC12V直插式PCB功率继电器结构

在自动化控制板卡、嵌入式终端设备的电路设计环节，PCB直插功率继电器是实现小信号控制大功率负载通断的核心执行元件，这款SC5-S-DC12V继电器属于方糖型直插结构，是低压控制回路里应用极广的一类电磁式切换器件。从实际选型应用来看，这类继电器主要承担控制回路与负载回路的电气隔离、小电流驱动大负载通断的作用，常见应用场景覆盖工业自动化IO控制板、小型家电控制模块、嵌入式电源切换回路、低压配电信号转接板等领域，能够在120V交流回路下承载最高7A的持续通断电流，24V直流回路下承载最高10A的持续通断电流，足以覆盖绝大多数小功率负载的驱动需求，比如小型电磁阀、指示灯组、低压直流电机、加热片这类常见板载受控负载。

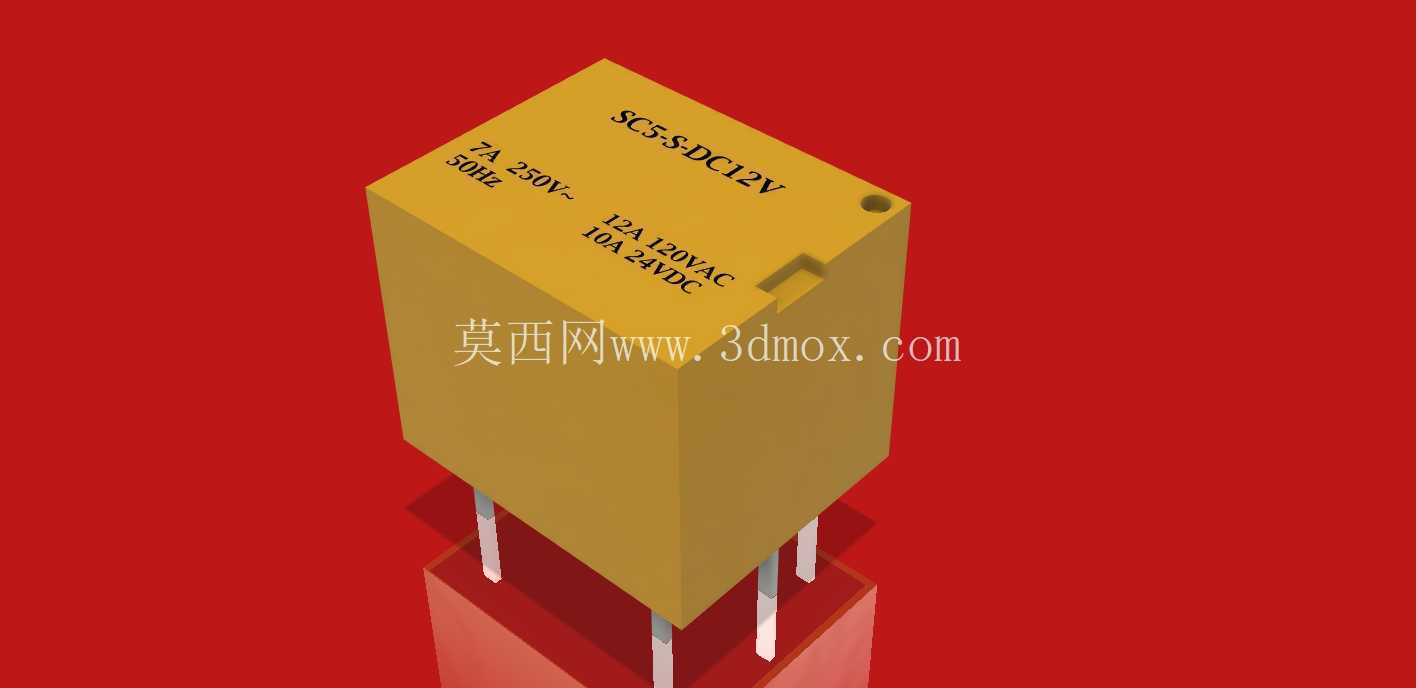

从结构设计思路来看，这款继电器采用标准方糖型塑封外壳，外壳主体为阻燃工程塑料材质，表面丝印清晰标注线圈电压、触点载流参数，方便生产组装、售后检修时快速识别器件规格。外壳侧面预留的卡扣定位结构，能够在自动化插件、波峰焊工序中提供辅助定位，避免器件过炉时出现偏移浮高问题。底部引出的直插式引脚采用镀锡铜材质，引脚间距符合通用PCB设计的标准网格尺寸，在绘制PCB封装时，引脚焊盘尺寸需要匹配引脚线径，预留合适的焊接公差，同时引脚伸出长度需要兼顾波峰焊的吃锡深度与板卡安装后的净空要求，避免引脚过长触碰机箱内部结构件造成短路。

从安装边界维度考量，这款继电器的外形为规整立方体结构，在板卡布局时需要预留足够的周边净空：器件本体上方需要预留至少5mm的空间，避免外壳与上层板卡、机箱盖板产生干涉；引脚焊接面下方需要预留2-3mm的引脚剪脚空间，同时要避开PCB上的走线过孔、贴片元件安装位；继电器周边3mm范围内不建议布置高度超过2mm的贴片元件，避免插件工序中器件与周边元件产生碰撞。另外由于继电器属于电磁动作器件，线圈通电吸合时会产生微弱电磁辐射，布局时需要尽量远离板上的模拟信号采集电路、高精度传感器信号走线，避免电磁干扰影响信号采集精度。

从功能特性上看，这款12V直流线圈驱动的继电器，线圈功耗处于常规小功率继电器区间，普通单片机IO口通过三极管放大电路即可直接驱动，不需要额外增加大功率驱动电路，能够有效简化板卡的驱动回路设计。触点采用合金材质，具备一定的抗电弧烧蚀能力，在额定载流范围内能够保证足够的机械寿命与电气寿命，满足常规工业设备、消费电子的长期使用需求。塑封外壳的设计能够阻挡波峰焊过程中助焊剂、锡渣进入继电器内部，避免触点污染造成接触不良问题，同时也能在日常使用中阻挡灰尘、潮气侵入，提升器件在复杂工况下的可靠性。

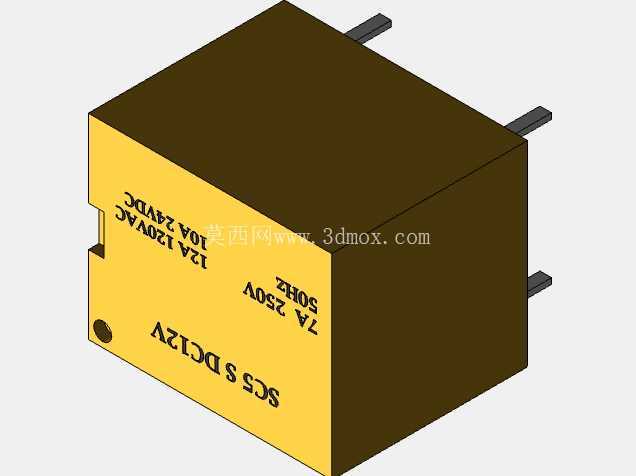

在三维建模过程中，需要重点还原几个核心结构尺寸：首先是本体的长宽高外形尺寸，保证结构干涉检查时的准确性；其次是引脚的位置度、线径、伸出长度，这部分直接影响PCB封装的匹配度，如果引脚位置建模偏差，会导致生产时插件无法顺利插入焊盘；另外外壳表面的定位卡扣、丝印标识位置也需要准确还原，方便组装工序的工装定位设计。建模时可以将内部电磁线圈、触点结构做简化处理，因为结构设计阶段主要关注器件的外部安装尺寸与干涉边界，内部结构不会影响板卡布局与机箱结构设计，适当简化内部结构能够降低模型复杂度，提升结构装配时的软件运行效率。

在实际设备选型替换时，这款继电器的安装尺寸属于行业通用规格，同规格参数的不同品牌方糖型继电器基本可以实现pin to pin替换，不需要重新修改PCB设计，这也是这类通用型继电器在行业内被广泛应用的重要原因，能够大幅降低供应链备选选型的设计验证成本。在结构验证阶段，通过三维模型提前模拟继电器在板卡上的安装状态，能够提前发现器件与周边结构、接插件、散热片的干涉问题，避免打样后才发现布局缺陷，有效缩短产品的研发迭代周期，减少打样修改的成本损耗。
