赛德Celdue固态继电器SPST常开型结构

这款赛德Celdue品牌的固态继电器，属于SPST-NO单刀单掷常开型电力控制元件，额定通断能力覆盖35A电流、24-600V交流电压区间，在工业配电、自动化设备电控回路、温控系统、电力调整场景中应用十分广泛。不同于传统电磁式继电器依靠机械触点开合实现回路通断，该款固态继电器内部无机械运动部件，依靠半导体器件的电特性实现无触点通断，在高频通断场景下不会出现触点烧蚀、弹跳拉弧的问题，使用寿命远高于同规格电磁继电器，同时工作过程无机械噪音、抗震动冲击能力更强，适合安装在存在持续振动的工业设备电控柜内。

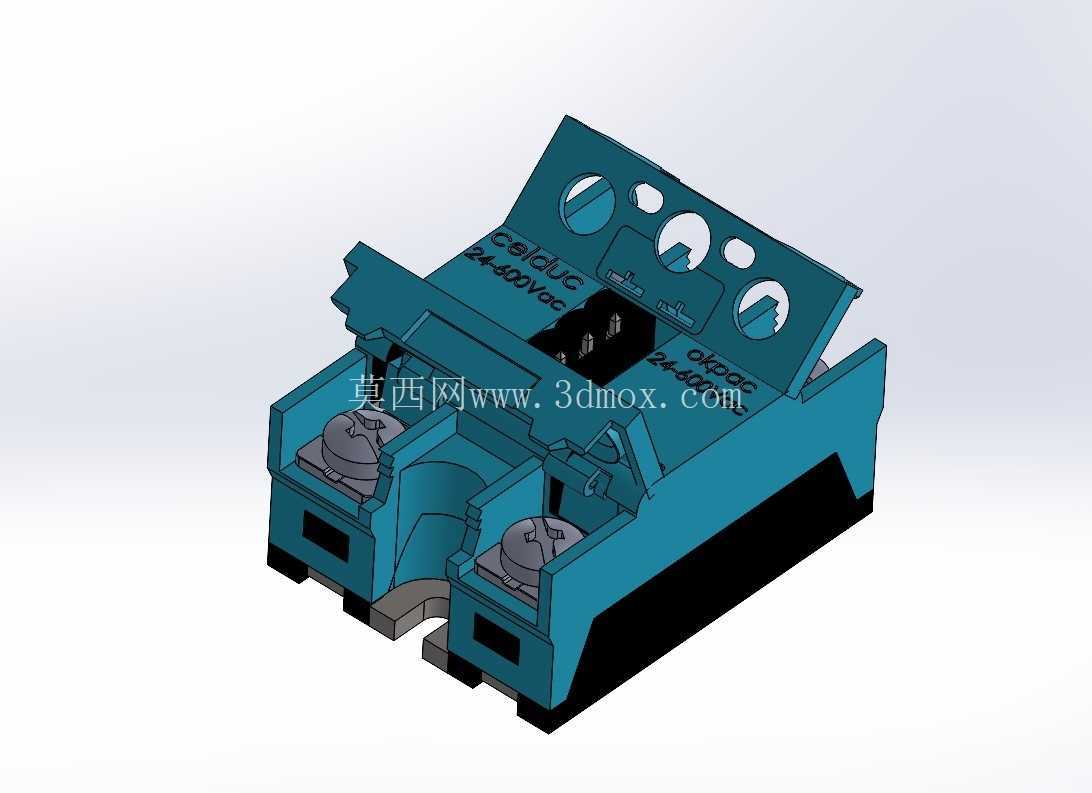

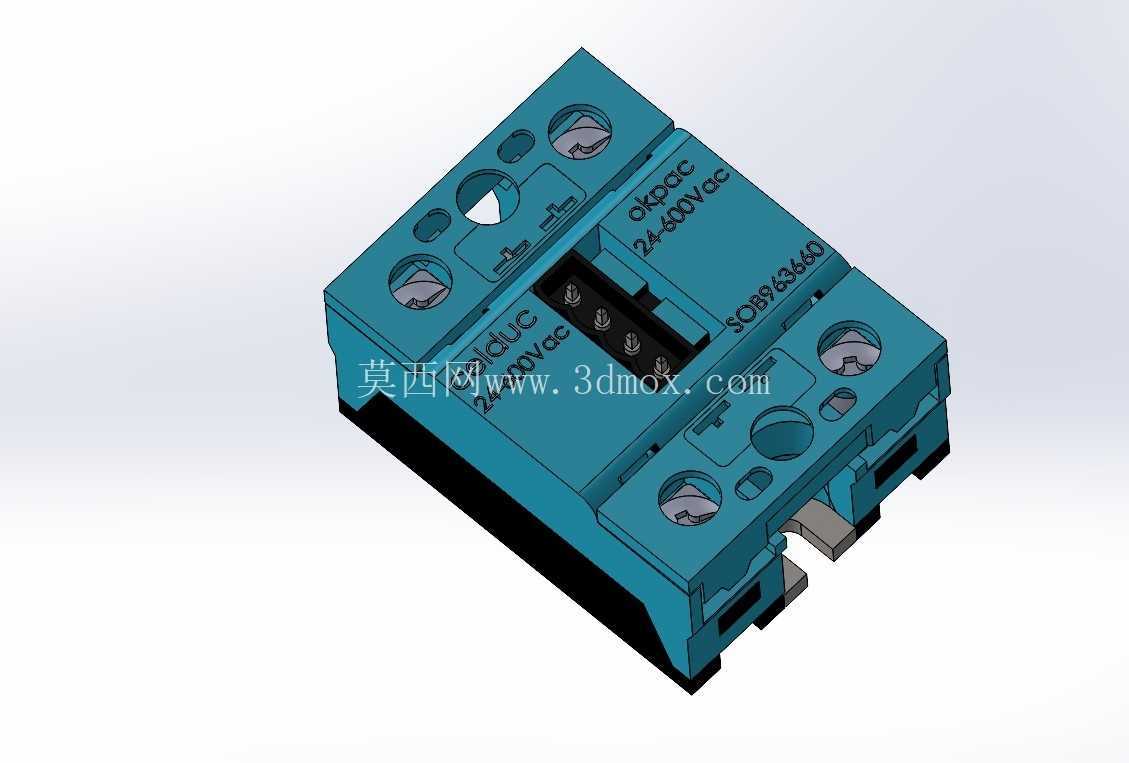

从结构设计来看，该继电器采用蓝绿色阻燃工程塑料外壳，整体为方正块状布局，主回路接线端分布在壳体上下两侧，每侧设置两个大电流接线端子，端子旁预留清晰的电压参数标识与接线极性提示，端子孔位适配常规多股铜芯线的冷压端子压接需求，接线时无需额外转接件即可完成大电流回路的可靠连接。控制回路接口设置在壳体中部的内凹区域，采用插拔式接线结构，控制端与主回路之间设置足够的电气间隙，满足高压回路的安规绝缘要求，避免控制侧弱电信号被主回路高压干扰。壳体表面设置多组凹凸式散热加强筋，既可以提升外壳的结构强度，避免安装紧固时壳体开裂，也能增大壳体与空气的接触面积，辅助内部功率器件散热，在额定电流工况下可降低器件温升，延长长期工作的可靠性。

安装边界方面，该继电器底部预留标准导轨卡槽结构，可直接卡装在工业电控柜通用的35mm标准DIN导轨上，无需额外打孔固定，也可通过壳体底部的螺丝安装孔采用螺丝直接固定在安装板上，适配不同的柜内安装布局需求。整体外形尺寸紧凑，宽度方向占用的导轨空间较小，在多回路并排安装的场景下，相邻继电器之间仅需预留极小的散热间隙即可满足通风要求，能够有效节省电控柜内的安装空间。接线端子的螺丝采用防脱落设计，拧松时不会从端子座内掉落，避免柜内安装时螺丝脱落掉入其他电气部件引发短路风险，端子的压紧片采用防滑纹设计，压紧导线时可增大接触面积，降低大电流工况下的接触电阻，减少接线处发热问题。

在实际设备选型应用中，该款继电器常被用于加热管回路通断控制、电机软启动辅助回路、照明回路控制、电容投切回路等场景，选型时需根据实际负载的冲击电流特性预留足够的电流余量，对于感性负载、容性负载这类启动冲击电流较大的场景，通常需要将额定电流选型放大1.5-2倍，避免瞬间冲击电流损坏内部半导体器件。建模过程中需要重点还原接线端子的孔位尺寸、安装卡槽的卡扣尺寸、壳体表面的标识位置与字符细节，确保模型导入电控柜布局装配时，能够准确模拟实际安装的干涉情况，提前排查柜内布线、器件排布的空间冲突问题。壳体的分模线位置、表面的纹理细节也做了还原，能够满足产品渲染、装配示意的使用需求，控制端接口的针脚位置、间距完全按照实物尺寸建模，可直接用于对接插件的配套选型设计，无需额外测量实物尺寸。
