微面车型钢制备胎总成结构设计

在微面类商用车型的底盘行走系统设计中，备胎总成是容易被忽略但直接影响应急行驶能力的关键部件，这套窄规格钢制备胎的设计完全贴合微面车型的使用场景——这类车型多用于城市短途配送、城郊个体运输，日常行驶路况覆盖铺装路面与少量非铺装破损路面，备胎不需要承担长期高频行驶的载荷，核心需求是收纳时不占用过多货厢与底盘空间、应急更换后能支撑车辆低速行驶到就近维修点位，同时控制制造成本，适配车型的低成本定位。

从功能特性来看，这套总成采用钢制轮辋搭配窄幅应急轮胎的组合，钢制轮辋的抗冲击韧性优于同成本的铝合金轮辋，在长期存放、路面颠簸冲击的工况下不容易出现应力开裂，哪怕轮辋出现轻微变形，也能通过简易工具校正，适配路边维修的应急场景，不需要专业的铝合金修复设备。轮辋的安装孔位采用4孔布局，孔距匹配微面车型的前轮轴头安装基准，不需要额外的转接法兰就能直接装车，更换操作和常规车轮完全一致，普通驾驶员用随车千斤顶和套筒扳手就能完成更换，不需要专业维修人员操作。配套的窄幅轮胎属于应急专用规格，胎面宽度比常规装车轮胎更窄，滚动阻力更小，哪怕在轮胎亏气的状态下，也能支撑车辆以不超过60km/h的时速短距离行驶，同时窄幅设计让整个备胎总成的厚度更小，能够收纳在微面车型车尾底部的备胎吊架位置，不需要占用后排座椅或者货厢的装载空间，对于以载货为核心需求的微面车型来说，空间利用率的提升非常关键。

从设计思路层面拆解，这套备胎总成的所有结构都围绕“应急可用、收纳紧凑、成本可控”三个核心目标展开。轮辋的轮缘位置做了加厚卷边处理，避免长期存放过程中出现锈蚀变形，同时卷边的弧度和轮胎胎圈的匹配公差控制在合理范围，手动扒胎更换时不需要大型扒胎设备，用简易撬棍就能完成轮胎与轮辋的拆装，适配偏远地区维修条件不足的场景。轮辋的中心孔做了倒角导向设计，安装时能够快速对准轴头的定位台阶，哪怕是没有维修经验的驾驶员，也能快速对齐孔位，避免安装时孔位错位导致的螺栓滑牙问题。气门嘴的安装位置避开了轮辐的加强筋凸起，充气时不需要调整车轮角度就能直接连接充气嘴，应急充气操作更便捷。轮胎的花纹采用纵向连续沟槽设计，这种花纹的排水性能能够满足雨天应急行驶的需求，同时花纹块的刚度适中，在非铺装路面行驶时不容易被碎石扎穿，胎侧的橡胶厚度比常规轮胎略厚，避免长期悬挂在底盘位置被路面飞溅的碎石打穿，也能降低存放过程中橡胶自然老化的速度。

从安装边界与尺寸参数来看，轮辋规格为12英寸直径、4.00B宽度，适配的轮胎规格为155/80R12，整个总成的安装孔距为4x110，中心孔直径、螺栓孔直径都和原车轴头完全匹配，安装后车轮的偏距和原车车轮保持一致，不会出现轮胎蹭轮拱、蹭刹车分泵的问题。整个备胎总成的重量控制在合理范围，单人就能完成搬运与安装操作，不需要额外的辅助工具。备胎吊架的安装挂点位置和轮辋中心的避让孔完全对应，悬挂后车轮不会和排气管、后悬架拉杆发生运动干涉，哪怕车辆满载行驶在颠簸路面，备胎也不会出现晃动异响。需要注意的是，这套窄规格备胎属于应急使用部件，不能长期作为正常车轮使用，窄胎面的抓地力和常规轮胎有明显差距，高速行驶、紧急制动时的制动距离会比常规轮胎更长，行驶过程中需要控制车速，抵达维修点位后要及时更换回常规轮胎。

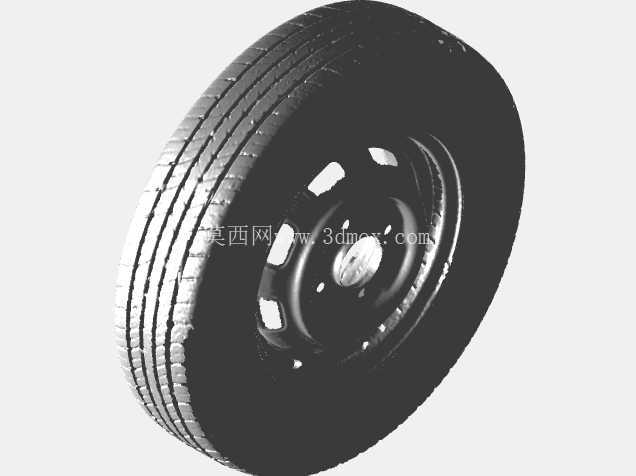

在三维建模过程中，这套总成的结构还原需要重点关注几个配合公差：轮辋胎圈座的直径公差直接影响轮胎的密封性能，建模时需要严格匹配轮胎胎圈的尺寸基准，避免出现装配后漏气的问题；轮辐的安装面平面度需要控制在合理范围，安装后车轮的端面跳动量不能超过阈值，否则行驶过程中会出现方向盘抖动的问题；轮辋的气门嘴孔位置需要和轮辐的镂空位置对齐，避免充气时被轮辐遮挡。另外，轮胎的花纹建模不需要做过度的细节还原，重点还原胎面的整体轮廓、胎侧的尺寸标识位置，满足装配干涉检查、底盘布局校核的需求即可，过度的花纹细节反而会增加模型的数据量，影响整车装配时的运算效率。对于微面车型的底盘设计来说，备胎的收纳位置校核是总布置阶段的重要环节，这套模型可以直接导入整车装配环境，模拟备胎升降、安装的全流程动作，检查吊架结构、周边底盘部件和备胎的间隙是否满足设计要求，避免实车装配时出现干涉问题。
