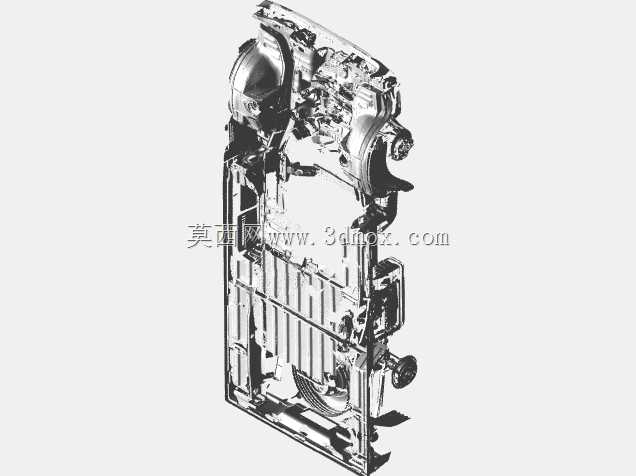

1997款大发Hijet车体扫描结构模型

　　这套车体扫描数据完整还原了微面车型的核心承载结构，覆盖从车头溃缩区到车尾门框的全段骨架，可直接用于电动化改装的结构适配工作，省去传统逆向测绘中反复拓点、打表测量的大量工序，尤其适合小批量定制改装场景下的快速方案迭代。从实际工程应用来看，这类扫描数据最核心的价值是保留了原厂车体的所有安装点位与形变特征，不需要重新验证车身钣金的应力分布逻辑，在做动力系统替换、电池包布局时，可以直接依托现有车架的横梁、纵梁结构设计转接支架，避免重新焊接主承载结构带来的强度风险。

　　扫描数据保留了悬架安装座的完整轮廓，包括前麦弗逊结构的塔顶安装面、后钢板弹簧的吊耳固定位，所有安装孔的相对位置误差控制在合理范围内，做底盘件替换时可以直接匹配原厂规格的衬套、螺栓，不需要二次扩孔或焊接调整。需要注意的是，扫描过程中因为车体本身的使用形变、扫描拼接的累积误差，所有安装面的平面度、孔位同轴度都需要在实际装配前做二次校核，尤其是涉及动力总成、转向系统的关键安装位，必须预留至少5到10毫米的调整余量，避免硬连接带来的装配应力。

　　从设计适配的角度看，这套车体结构的中部座舱区域有非常规整的平直地板空间，拆除原有传动系统、燃油系统之后，可利用的安装空间非常充裕，适合布置方形电池包与后置驱动电机，车架两侧的门槛梁内部可以走高压线束，不需要额外切割车身钣金做走线槽。车头原发动机舱的空间可以容纳电机控制器、充电机与高压配电盒，原有散热系统的安装支架可以直接复用，只需要根据电控系统的散热需求调整散热器的固定角度与管路走向。

　　在做结构改装设计时，要重点关注车架纵梁的截面变化，原车上的加强筋、焊点位置都在扫描数据中有清晰体现，加装电池包的固定支架时，要尽量把固定点选在原有横梁与纵梁的焊接节点上，避免在纵梁的平直段单独打孔，防止削弱车架的扭转刚度。另外，原车体的转向柱安装位、制动踏板的固定支架都完整保留，做线控转向、电控制动改装时，可以直接在原有安装基础上设计转接结构，不需要重新设计驾驶舱的操作机构布局，能大幅缩短改装的开发周期。

　　针对车体扫描数据的使用，还要注意区分原厂设计结构与后期使用产生的形变，比如车架局部的凹陷、钣金的轻微变形，在建模时要做合理的修正，不能直接把形变区域作为设计基准，否则后续装配外覆盖件时会出现缝隙不均、安装错位的问题。对于车门安装铰链、尾门密封面这些对装配精度要求较高的区域，可以在扫描数据的基础上做基准面重构，把关键配合面的平面度调整到合理公差范围内，再以此为基础设计周边的适配零件。
