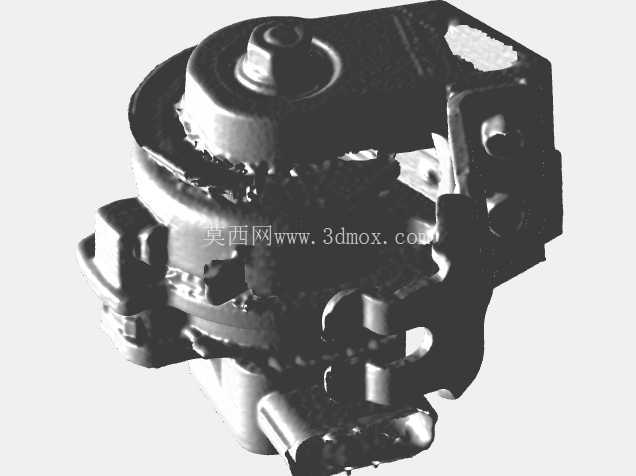

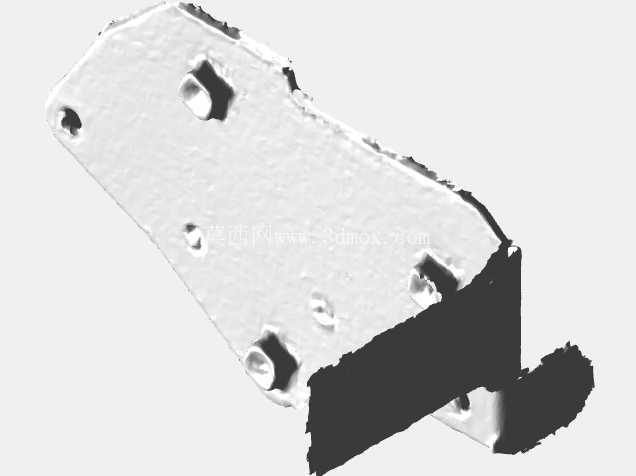

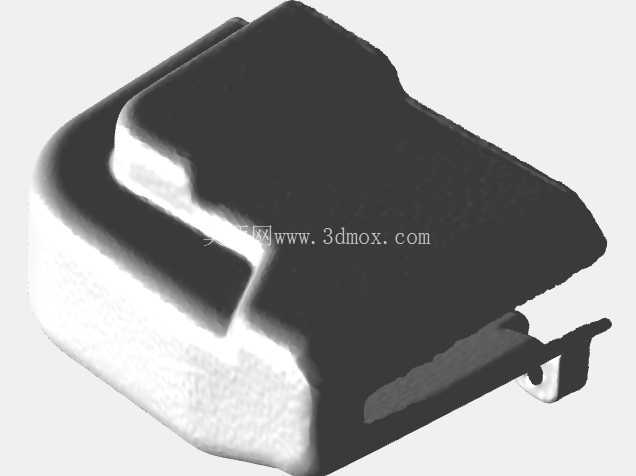

本田油门踏板位置传感装置三维扫描数模

在燃油车及新能源电驱车型的整车控制链路里，油门踏板位置传感器是衔接驾驶员操作意图与整车动力输出的核心交互部件，本次呈现的扫描数模对应本田车型配套的踏板传感单元，其核心作用是将踏板的机械角位移转化为线性变化的电压信号，传递给整车控制器完成动力输出的匹配计算。从实际装车场景来看，这类传感器通常集成在油门踏板总成的转轴端，部分车型也会采用独立安装的结构布置在驾驶舱防火墙内侧的踏板支架上，安装位需要规避驾驶舱内的线束干涉、踏板运动行程的碰撞边界，同时要满足驾驶舱内的温湿度耐受要求，避免夏季高温、冬季凝露带来的信号漂移问题。

从功能特性上看，该传感单元采用非接触式的磁感应信号采集逻辑，内部集成的霍尔元件与转轴端的磁钢配合，当驾驶员踩下踏板带动转轴转动时，磁钢的磁场角度发生变化，霍尔元件输出对应比例的电压信号，通常会输出两路互为校验的信号通道，一路信号电压随踏板开度上升线性升高，另一路则为半压比例的校验信号，整车控制器通过比对两路信号的匹配度判断传感器是否存在故障，避免信号异常导致的动力输出失控。相比早期的接触式电位计传感器，这类磁感应结构没有摩擦接触的磨损问题，长期使用的信号稳定性更好，寿命周期内的信号漂移量可以控制在1%以内，满足整车全生命周期的使用要求。

从结构设计的角度拆解，该传感单元的外壳采用玻纤增强的PBT材质注塑成型，外壳的安装耳位设计了两个定位销孔与一个螺栓固定孔，安装时先通过定位销与踏板支架上的定位孔配合完成预定位，再通过螺栓锁紧，保证转轴与踏板转轴的同轴度误差控制在0.1mm以内，避免同轴度偏差带来的转动卡滞、信号非线性问题。外壳的接缝处采用超声波焊接工艺密封，防护等级可以达到IP67，能够抵御驾驶舱内可能出现的泼溅、积尘侵入，保护内部的电路板与磁感应元件。转轴部位采用双层唇形密封圈结构，既可以保证转轴转动的顺滑性，又能阻挡外界的水汽、灰尘从转轴间隙进入壳体内部。内部的电路板采用贴片式元件布局，霍尔元件布置在正对磁钢的位置，信号处理芯片集成在电路板上，完成信号的放大、滤波、线性校正处理，直接输出符合整车控制器采集要求的0-5V电压信号，不需要额外的信号处理模块。

在三维建模与逆向设计的实际应用中，这类扫描数模可以为同类型踏板传感器的国产化替代开发提供基准参考，开发人员可以通过数模提取安装边界尺寸、转轴运动行程、外壳的干涉边界，在设计替代件时保证安装尺寸的完全互换，不需要改动原车的踏板支架与线束接口。在新能源车型的踏板改制工作中，也可以参考该传感器的信号输出逻辑与安装结构，将传统燃油车的踏板总成适配到电驱系统的控制器上，缩短改制开发的周期。需要注意的是，扫描获取的点云数据存在一定的表面噪点，在进行结构设计参考时，需要对安装孔位、转轴配合面、接插件接口等关键尺寸进行实际测量校正，不能直接将扫描数模作为开模加工的尺寸依据，尤其是接插件的端子定义、针脚位置需要与实物进行逐一核对，避免出现接口不匹配的问题。

从安装边界的尺寸来看，该传感器的主体外壳最大外轮廓尺寸约为65mm*52mm*48mm，安装耳位的中心距为42mm，转轴的伸出长度为12mm，接插件接口布置在外壳的侧下方，线束引出方向与安装平面呈30度夹角，布置线束时需要预留至少30mm的弯曲半径，避免线束弯折过度导致的内部断线。在进行整车布置校核时，需要保证传感器外壳与周边的仪表台横梁、空调风管、制动踏板等部件的最小间隙大于10mm，避免踏板运动过程中出现碰撞干涉，同时要预留足够的操作空间，方便后期维修时的拆装作业，不需要拆解周边的其他部件即可完成传感器的更换。
