双60A大电流直流电机驱动板结构设计

在移动机器人、小型电动运载平台、大功率模型载具这类需要双向直流电机驱动的场景里，单路输出能力达到60A的双路驱动器一直是选型里的硬需求，毕竟不少重载AGV、履带式移动底盘的单侧驱动电机峰值电流很容易冲到40A以上，要是驱动板的电流余量留得不够，现场跑起来很容易出现过流保护触发、MOS管过热烧毁的问题，直接导致设备趴窝。这款双路电机驱动板的设计，首先是从功率回路的载流能力入手做的布局，PCB的功率走线做了加宽加锡处理，大电流回路的走线长度尽可能压到最短，减少线路上的寄生电感，避免MOS管开关瞬间产生的尖峰电压击穿器件。

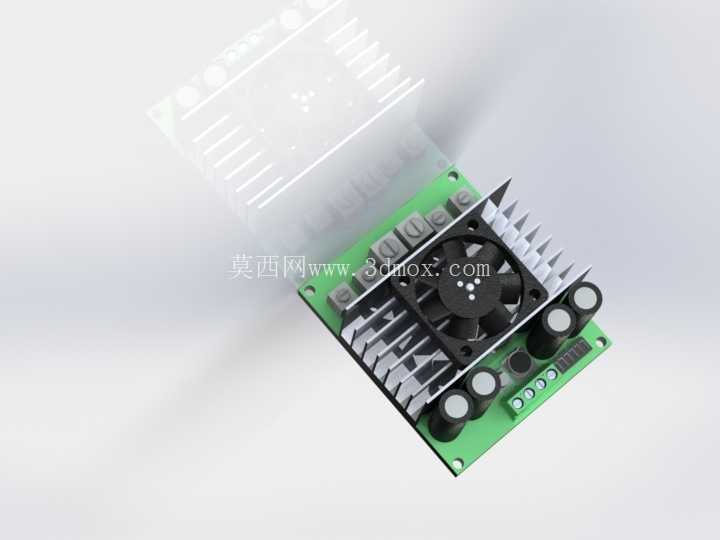

从结构上看，整块驱动板的核心发热区域集中在中部的功率管阵列上方，所以直接搭配了带主动风扇的铝制散热鳍片，鳍片的齿向顺着风扇的出风方向排布，能让气流直接穿过鳍片间隙带走热量，不像被动散热那样依赖环境空气对流，哪怕是长时间满负载输出，散热片的温度也能控制在功率器件允许的工作区间里。板载的电解电容全部布置在功率回路的入口位置，容值选型匹配60A输出下的纹波电流需求，能在电机急启急停的瞬间提供足够的电流补偿，减少电源端的电压跌落，避免驱动板因为供电不稳出现误触发。

安装边界这块，驱动板的四个角预留了标准的固定安装孔，孔位间距适配常用的电控箱安装导轨配套的转接板尺寸，不需要额外做定制转接件就能直接固定在设备的电控安装板上。对外的接线端子分成了三个区域，电源输入端子布置在板边一侧，两个电机输出端子分别布置在板的另外两侧，和信号控制端子做了物理分区，避免大电流走线和弱信号走线平行排布带来的电磁干扰，信号端子的排针间距是标准2.54mm，既可以直接插杜邦线做调试，也可以焊上接线端子接固定线束，适配不同的设备接线需求。

实际应用里，这类双路大电流驱动器可以同时驱动两台直流有刷电机，支持正反转、制动、调速的全功能控制，控制信号兼容常见的单片机IO输出、遥控接收机的PWM信号，不需要额外加信号转换模块就能直接对接主流的运动控制器。板上预留的状态指示灯能直观显示每一路的供电、工作状态，现场调试的时候不用额外挂万用表测输出，就能快速判断通道是否正常工作。设计的时候还特意在功率管和散热片之间加了高导热系数的绝缘导热垫，既保证热量能有效传递到散热片上，又能避免功率管的散热面和铝散热片直接接触造成短路，哪怕设备在震动环境下长期工作，也不会出现绝缘层磨损导致的短路故障。

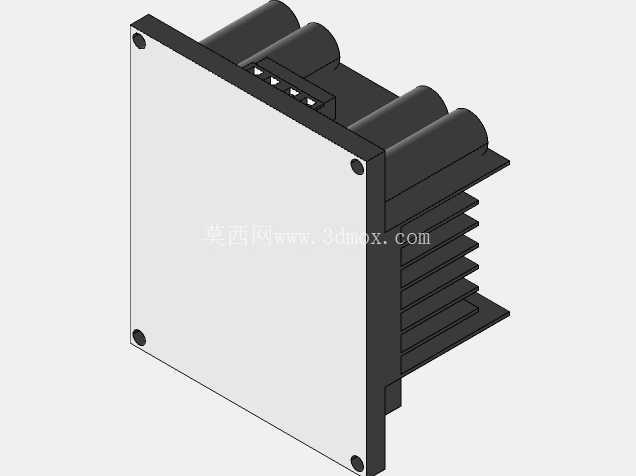

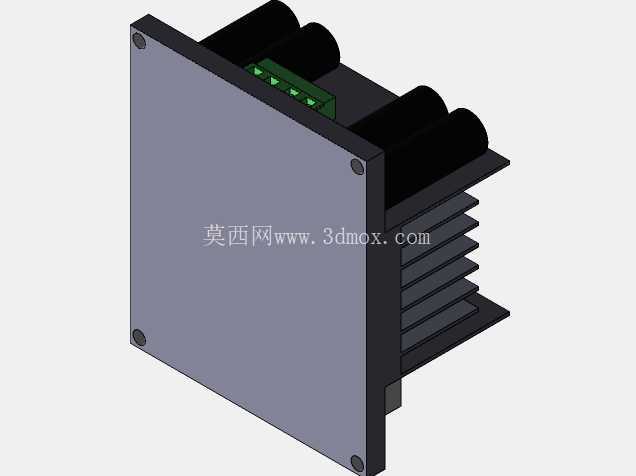

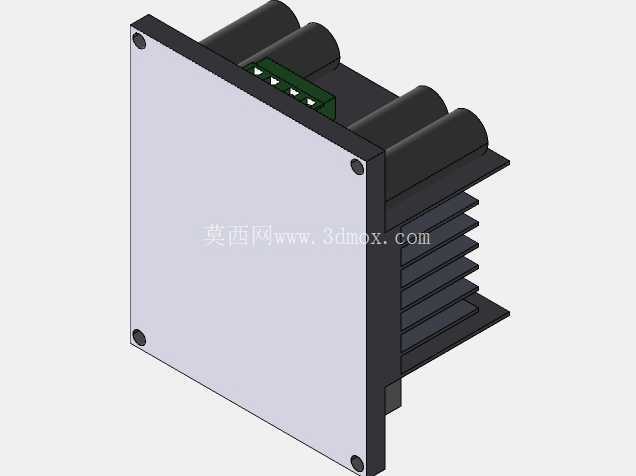

从结构建模的角度看，这个驱动板的三维模型完整还原了板上所有元器件的实际高度，包括最高的散热风扇组件、电解电容的高度、接线端子的凸起高度，在做设备电控仓的布局设计时，可以直接把这个模型导入装配体里，检查和周边元器件的安装间隙，避免实际组装的时候出现元件干涉、线束弯折半径不够的问题。尤其是散热风扇上方的预留空间，模型里准确还原了风扇的实际高度，在设计电控仓盖板的时候，就能准确留出足够的进风空间，不会因为盖板压到风扇导致扇叶卡死，影响散热效果。

不少做移动底盘设计的工程师在选型的时候，经常会忽略驱动板的安装尺寸和周边元件的间隙匹配，等到打样组装的时候才发现驱动板的电容和旁边的接线端子打架，或者散热片离仓壁太近堵死了风道，有了准确的三维模型就能在设计阶段把这些问题全部规避掉，不用反复改板调整安装位置。另外板上的接线端子位置建模准确，在做线束走向设计的时候，可以直接在模型里规划线束的弯曲路径，计算合适的线束长度，避免实际接线的时候线束留得太短扯到端子，或者留得太长在电控仓里杂乱堆积影响通风。
