多拐式动力转换曲轴结构设计

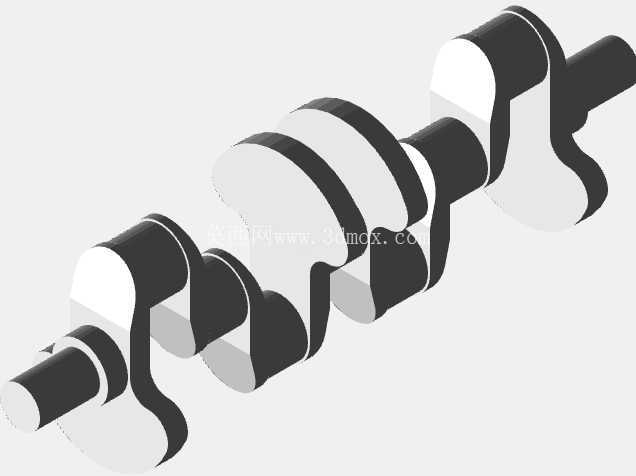

在往复式动力机械的传动链路里，曲轴是承担运动形式转换的核心承载部件，日常接触的内燃机、往复式压缩机、冲压设备的动力端，都离不开这类部件的力矩传递作用。这套曲轴采用多曲拐错位布置的结构形式，曲拐之间的相位角按照配套气缸的做功顺序排布，能够将活塞连杆组传递来的往复直线作用力，平滑转换为绕主轴颈轴线的旋转扭矩向外输出，同时还能承接飞轮端储存的旋转惯性力，带动配套机构完成进气、压缩、排气这类非做功冲程的动作，避免动力输出出现断续卡顿的问题。

从结构设计逻辑来看，主轴颈与机体主轴承座配合的部位采用了等直径设计，同轴度公差控制在较高精度区间，减少高速运转过程中的径向跳动量，降低轴承副的偏磨风险。连杆轴颈的直径略小于主轴颈，与主轴颈之间通过平衡重块圆滑过渡，过渡位置做了大圆角处理，避免应力集中导致的轴颈断裂故障——这一点在大负荷动力设备上尤为关键，很多曲轴早期失效都是因为过渡圆角加工不足，在交变载荷长期作用下萌生疲劳裂纹。平衡重块的外形轮廓经过偏心配重计算，能够抵消曲拐和连杆大头旋转时产生的离心力，以及活塞组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，让设备运行更平稳。

实际选型适配过程中，首先要确认主轴颈的跨距尺寸与机体主轴承座的安装间距匹配，轴向定位台阶的尺寸要和止推片的安装槽对应，避免运转过程中出现轴向窜动。连杆轴颈的长度要匹配配套连杆大头的宽度，轴颈表面的粗糙度要求达到支撑滑动轴承的精度等级，润滑油道的开孔位置要避开应力集中区域，油道从主轴颈内部贯通到对应连杆轴颈，能够在压力润滑系统中持续为轴承副供给润滑油，减少摩擦副的磨损。曲轴的输出端通常设计有键槽或者法兰连接结构，用来连接飞轮、皮带轮或者动力输出联轴器，输入端的结构则要适配正时齿轮、减震器的安装需求，所有安装位的形位公差都要和配套部件的精度要求匹配，避免装配后出现干涉或者传动异响。

在不同的应用场景下，曲轴的结构细节会有针对性调整：小排量动力设备的曲轴会采用轻量化设计，减少不必要的配重质量，提升动力响应速度；大负荷工业用压缩机、重型动力设备的曲轴则会加大轴颈直径，提升整体刚性，平衡重的配重比例也会相应提高，抵消大质量活塞组带来的惯性冲击。设计建模过程中，需要反复校核曲拐的相位角是否符合做功顺序要求，确认各轴颈的同轴度、平行度公差在合理范围，还要模拟交变载荷下的应力分布，确保薄弱位置的安全系数满足设计寿命要求，避免运行过程中出现断轴、轴颈过度磨损这类故障。安装调试时，主轴承盖的螺栓要按照规定扭矩和顺序拧紧，保证各主轴颈的同轴度不被破坏，轴颈与轴承之间的配合间隙要控制在设计范围内，间隙过大会导致机油压力不足、运转异响，间隙过小则容易出现烧瓦抱轴的严重故障。
