ROMA3FPV穿越机改装3D打印安装套件

这套适配ROMA3 FPV机架的改装安装套件，主要面向穿越机航拍、竞速飞行的实际使用场景，解决原厂机架配件适配性不足、第三方飞控外设安装点位缺失的实际问题。在日常穿越机组装调试过程中，很多飞手会根据飞行需求更换不同型号的摄像头、GPS模块、图传天线，原厂预留的安装位往往只能适配指定型号的原厂配件，更换外设后要么需要用扎带随意捆绑，要么需要自行切割打磨机架，既影响机架结构强度，也会因为外设安装位置不合理改变整机重心，影响飞行操控手感。这套套件就是针对这类实际改装需求设计的，所有安装点位都经过实际装机验证，不需要对原厂ROMA3机架做任何切割打磨，直接替换对应位置的原厂结构件即可完成外设安装。

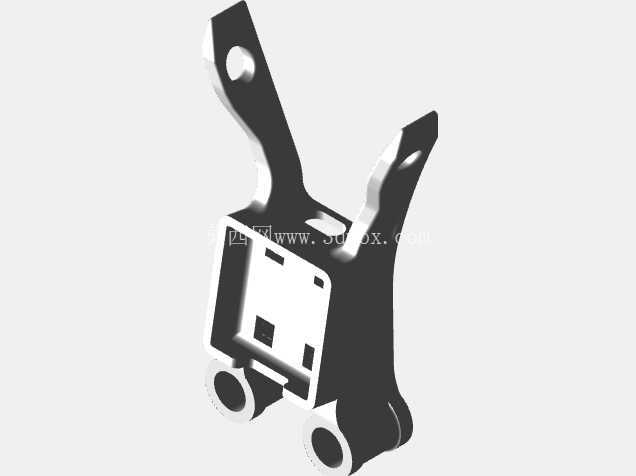

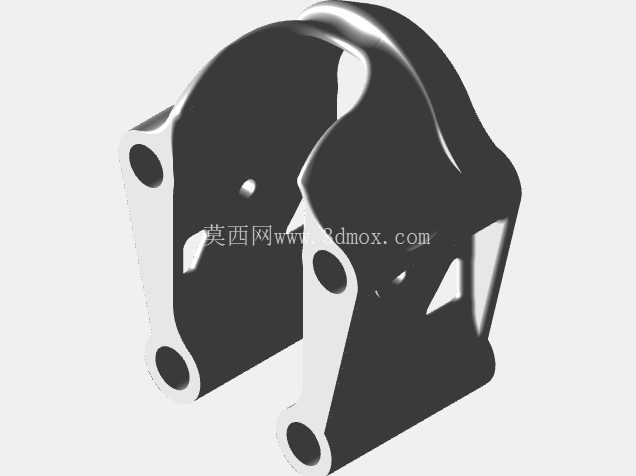

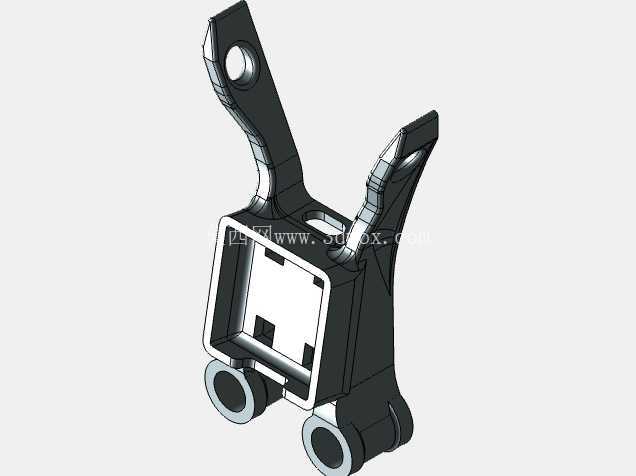

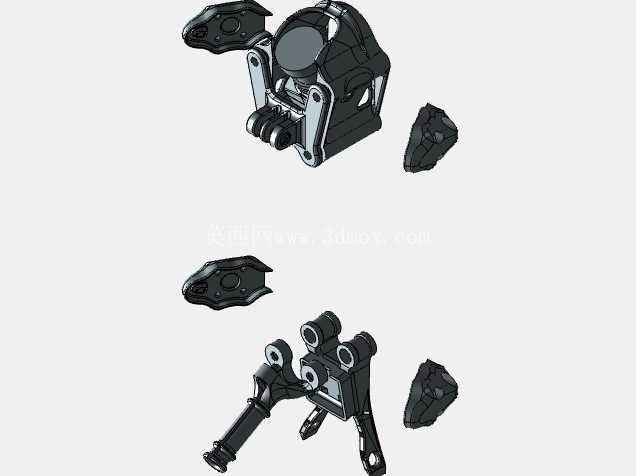

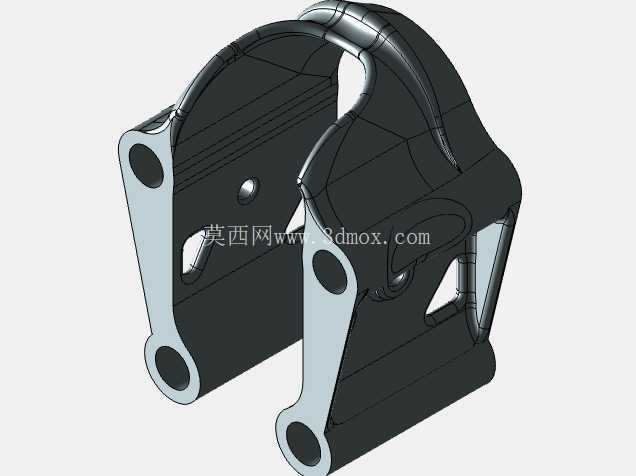

从功能特性来看，套件包含摄像头嵌入式安装座、GPS模块固定支架、两种规格的图传天线安装座、摄像头保护上盖几个核心部件。其中摄像头安装座采用嵌入式限位结构，专门适配runcam phoenix2 pro摄像头，安装后摄像头与机架外壳齐平，不会出现突出磕碰的问题，同时预留了摄像头角度调节的限位槽，飞手可以根据飞行场景在0到45度之间调整摄像头俯仰角度，调节到位后依靠结构摩擦力即可锁止，不需要额外增加螺丝固定，日常外场调试不需要携带额外工具。GPS模块安装支架适配hglrc m100 mini以及所有外形尺寸为15x15mm的通用mini GPS模块，支架设计在机架顶部靠前的位置，这个位置远离飞控与电调的电磁干扰区域，能保证GPS搜星速度与信号稳定性，同时支架下方预留了支撑结构，打印时不需要添加支撑，减少后期处理工作量。

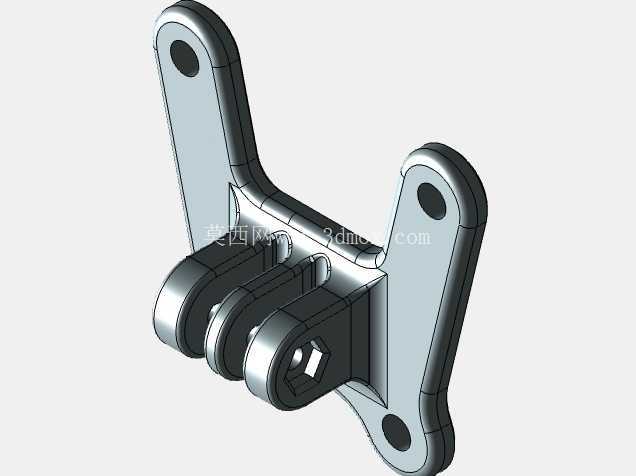

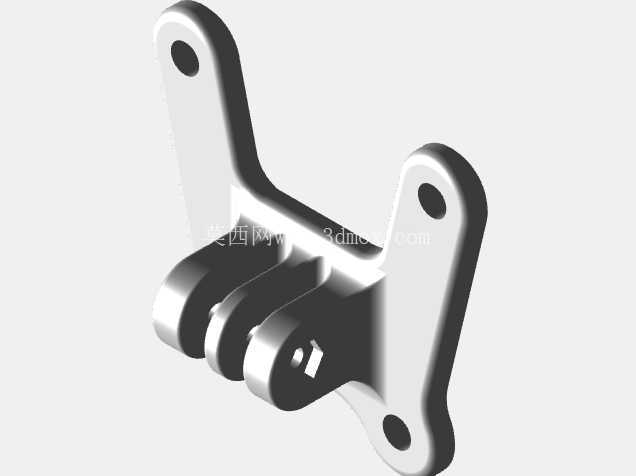

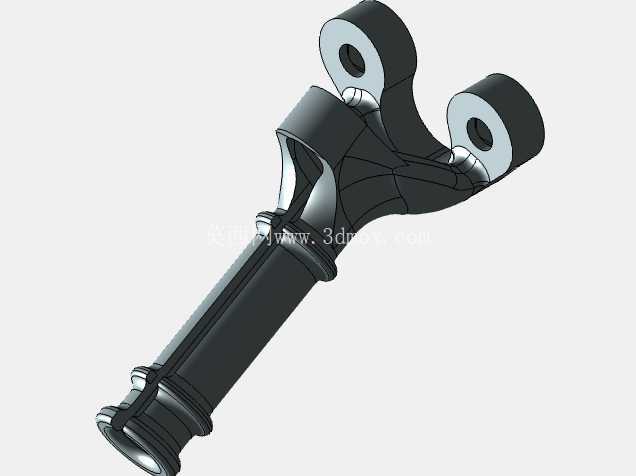

图传天线部分设计了两种安装支架，分别适配带MMCX连接器和UFL连接器的棒棒糖vtx天线，飞手可以根据自己使用的图传天线类型选择对应的支架安装，不需要额外改装天线接头。天线支架的安装位置在机架尾部两侧，伸出机架主体12mm，既可以避免天线被螺旋桨打到，也能保证天线信号无遮挡，配合140mm长度的elrs天线使用时，信号覆盖范围可以满足5公里以内的远航飞行需求。顶部的摄像头支架除了固定摄像头之外，还预留了runcam拇指相机的安装点位，飞手可以直接将拇指相机固定在支架上拍摄第一视角飞行画面，不需要额外增加相机固定座。

设计思路上，整套套件除了GPS下方支撑和elrs天线支架需要添加少量打印支撑之外，其余所有部件都可以在无支撑的条件下用TPU耗材打印，TPU耗材的韧性可以在炸机时吸收冲击力，保护内部的摄像头、GPS等贵重外设，不会像硬质PLA耗材那样一摔就裂。打印时层厚设置为0.2mm，填充率20%即可满足强度要求，单个部件的打印时间都在30分钟以内，外场如果出现部件损坏，可以快速打印替换。安装边界方面，所有部件的安装孔位都与原厂ROMA3机架的孔位完全对齐，替换原厂对应外壳部件后，整机的宽度与原厂保持一致，不会增加额外的风阻，整机重心相比原厂仅偏移0.8mm，完全在飞控的重心校准范围内，不会影响飞行稳定性。天线安装后整机的总高度比原厂增加15mm，仍然可以适配绝大多数常规尺寸的穿越机收纳包，不需要额外更换收纳设备。固定vtx天线只需要两个2mm规格的扎带即可，不需要额外使用螺丝或者胶水，拆装非常方便，日常更换天线或者调整天线角度只需要剪断扎带重新固定即可，维护成本很低。

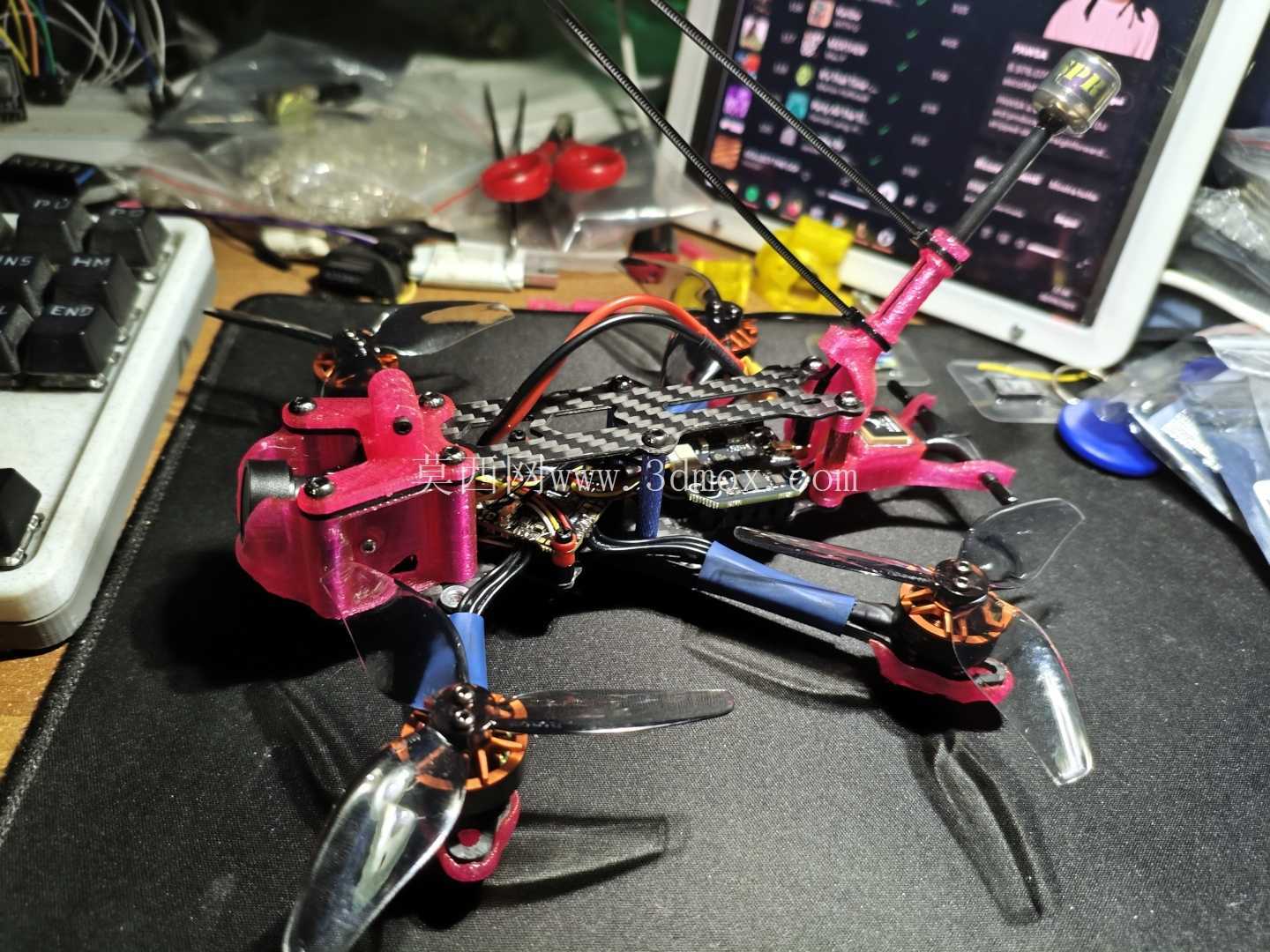

在实际飞行测试中，这套套件安装后的整机在竞速飞行时，摄像头不会出现松动移位的问题，GPS模块在开机后15秒内即可完成搜星定位，图传天线的信号强度比直接捆绑在机架侧面提升20%左右，远航飞行时不会出现信号断连的问题。炸机测试中，从20米高度坠落至草地时，TPU打印的支架可以有效吸收冲击力，内部的摄像头和GPS模块没有出现损坏，仅支架表面出现轻微划痕，不需要更换即可继续使用。如果是坠落至水泥地面，最容易损坏的天线支架也可以单独打印替换，不需要更换整套外壳，大幅降低了日常飞行的维护成本。对于经常改装穿越机、需要频繁更换外设的飞手来说，这套套件可以省去自行设计安装支架、反复测量孔位的时间，所有安装点位都经过实际装机验证，不会出现打印后安装不上、外设干涉的问题。
