四旋翼航拍无人机压铸成型结构设计

这款四旋翼航拍飞行器的结构设计，核心围绕低空航拍作业的实际工况展开，从压铸模具开发的源头就兼顾了结构强度、轻量化与量产一致性的平衡。日常作业场景里，这类设备常被用于国土测绘、电力线路巡检、影视外景航拍、农林植保前期勘察等领域，不同场景对结构的耐受度要求差异较大：电力巡检时需要在强电磁干扰、阵风扰动的环境下保持机身稳定，测绘作业则要求机身振动幅度控制在极小范围内，避免影响成像精度，这也是设计阶段优先采用一体压铸机身结构的核心原因。

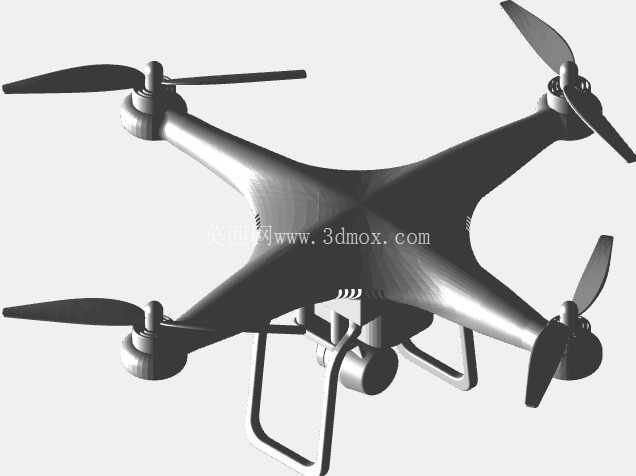

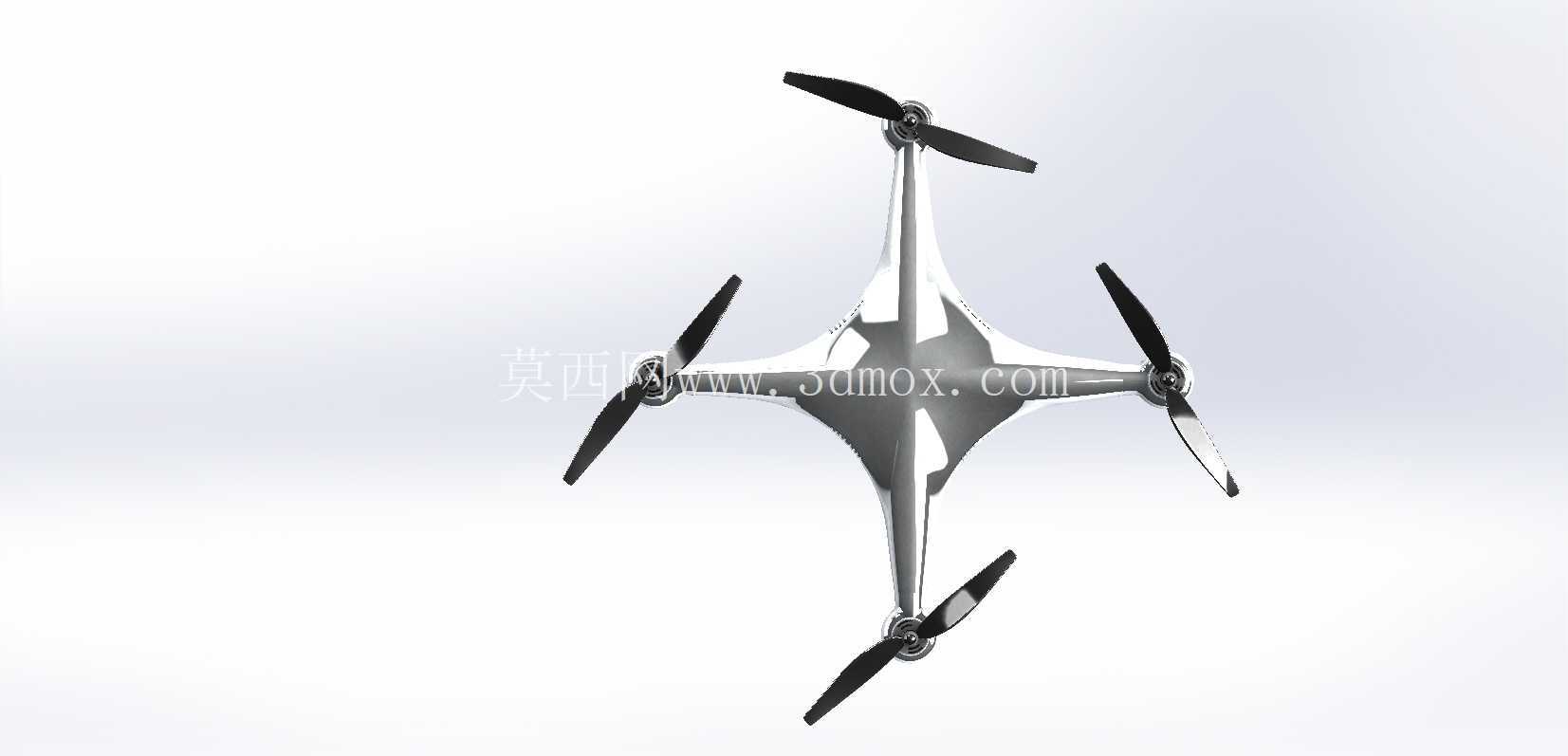

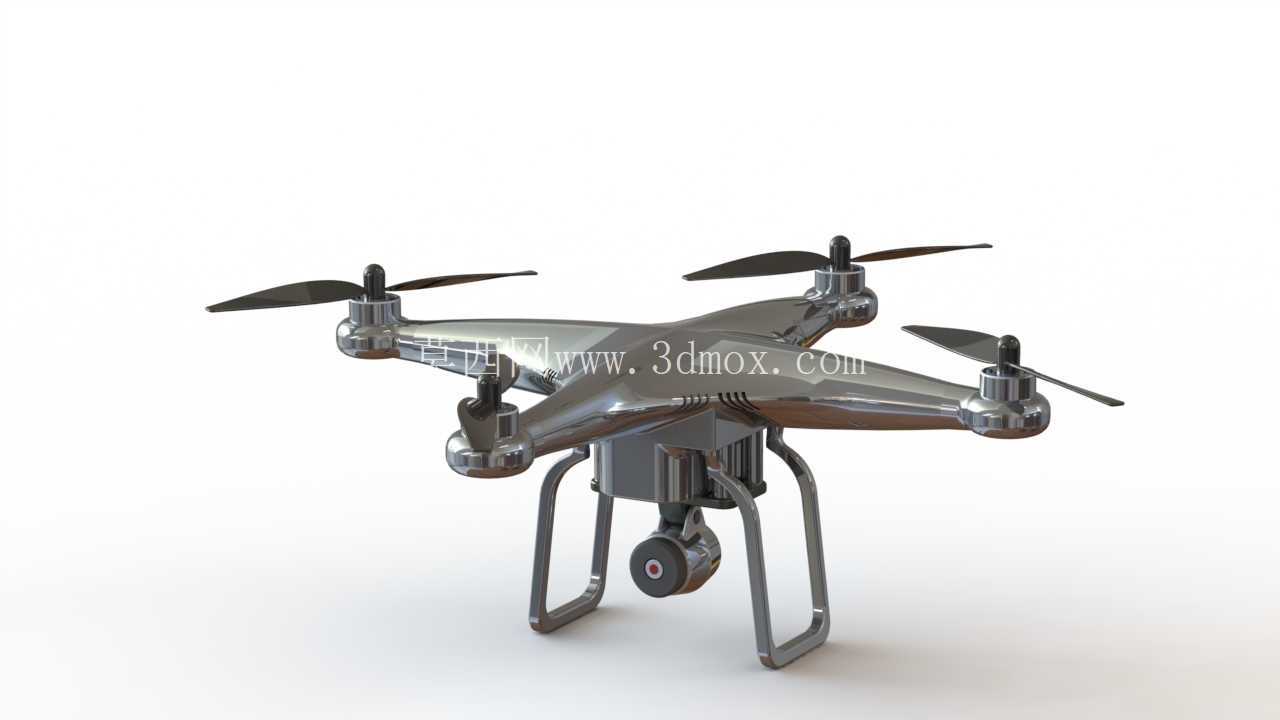

从功能特性来看，机身主体采用一体化压铸成型的壳体结构，四个机臂与中心舱体的连接位置做了加厚的筋位补强，避免飞行过程中机臂受旋翼交变载荷产生疲劳断裂。中心舱体内部预留了飞控板、电池仓、图传模块的安装空间，舱体侧壁设计了对应的走线槽与卡扣位，不需要额外增加固定支架就能完成内部元器件的装配，既减少了整机零件数量，也能降低装配过程中的公差累积。机臂末端的电机安装座做了同轴度限位设计，压铸成型后只需要少量精加工就能保证电机安装面的平面度，减少旋翼转动时的偏振问题。

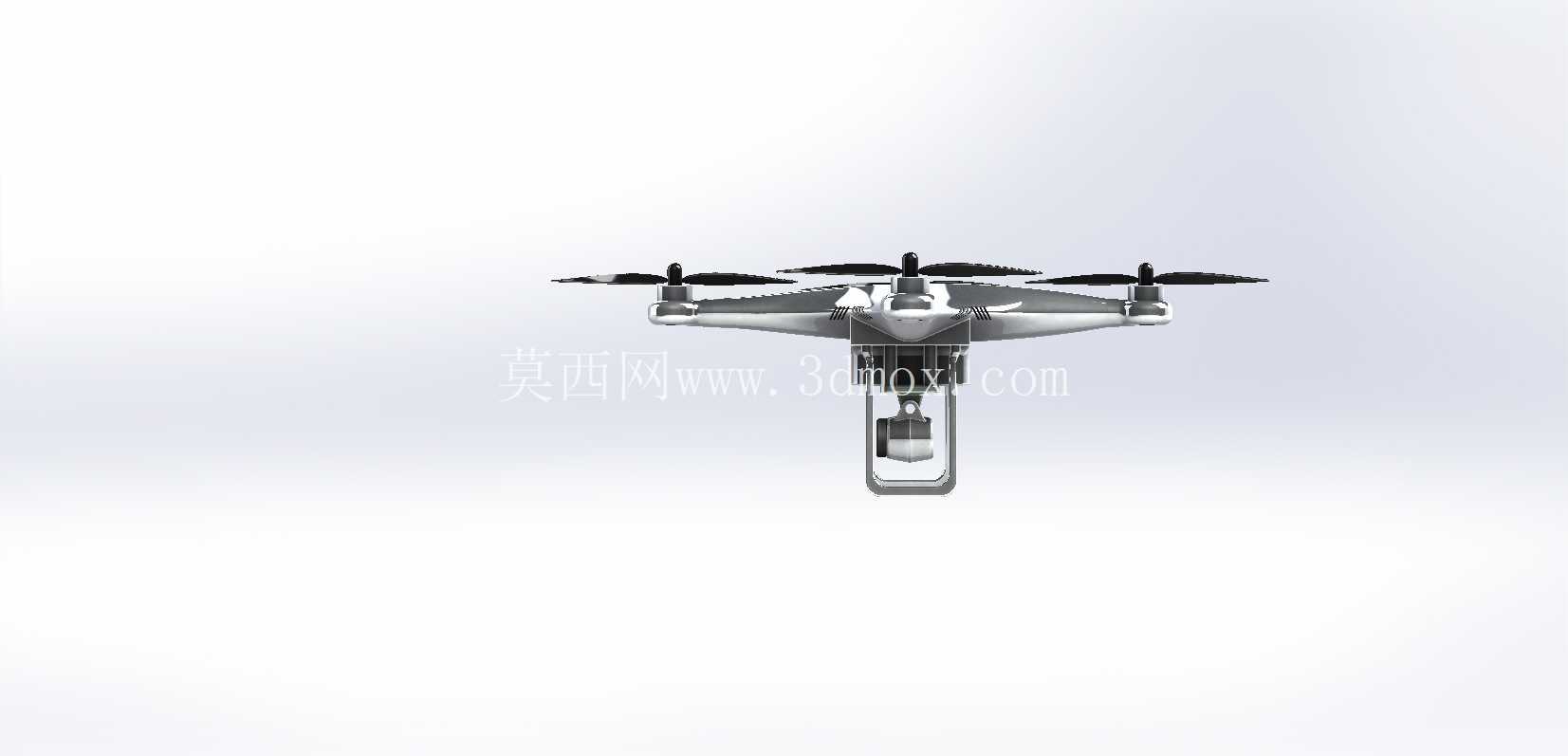

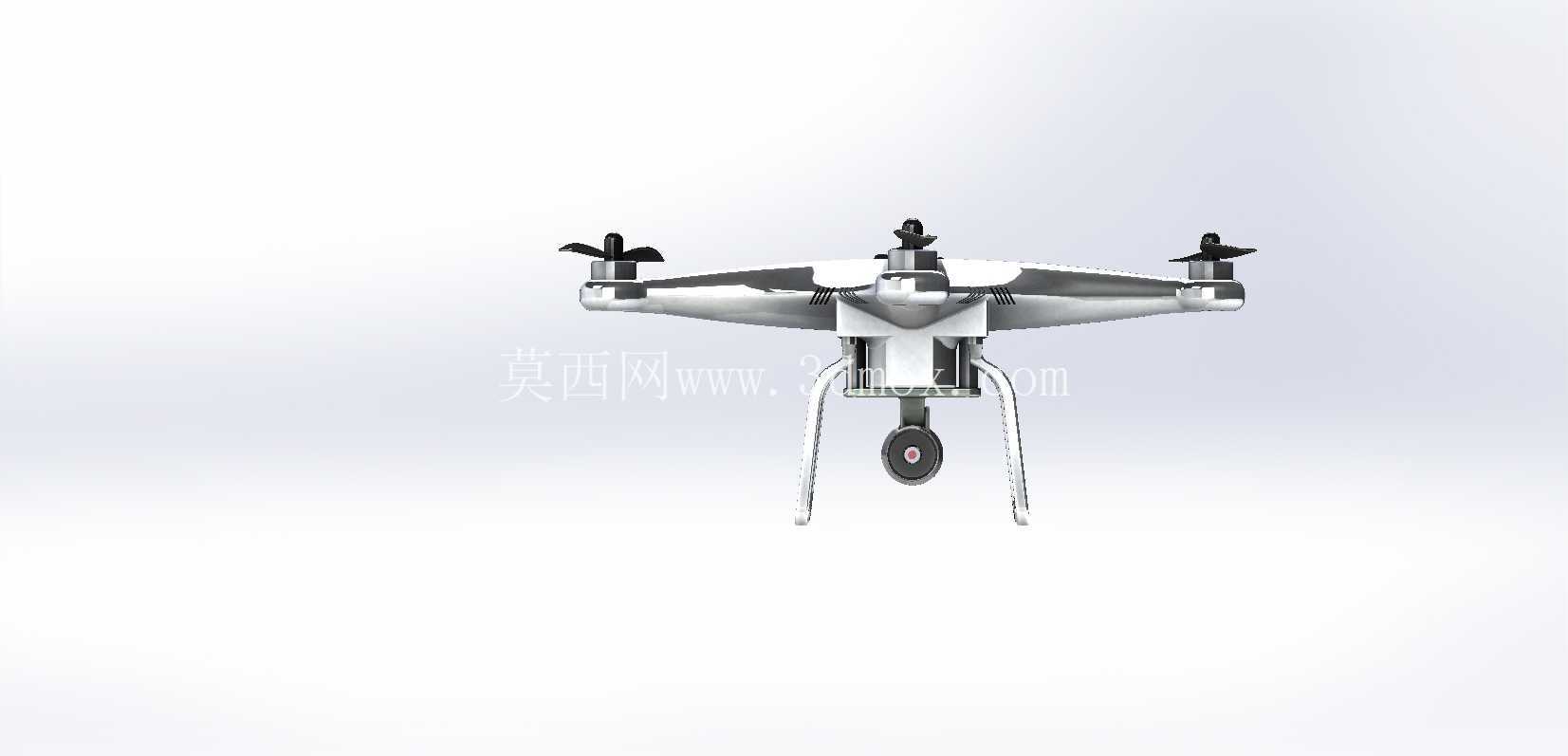

下方的起落架采用弯折成型的金属支腿结构，两个支腿之间的跨距经过反复校核，降落时即使存在15度以内的倾斜角度，也不会出现侧翻问题，支腿与机身的连接位置设计了缓冲胶垫的安装槽，能够吸收硬着陆时的冲击载荷，避免冲击力直接传递到中心舱内的精密元器件。起落架中间的预留空间专门用于挂载云台相机，挂载位的安装平面与机身基准面保持平行，安装孔位采用标准间距设计，能够适配不同重量区间的可见光相机、红外热成像相机，不需要额外改装转接件。

设计思路上，整个机身的压铸模具采用了多滑块抽芯结构，机臂部分的中空腔体直接通过压铸成型，不需要后续二次加工去料，既保证了机臂的结构强度，也能最大程度降低机身自重。机身外壳的曲面过渡全部采用大圆角设计，一方面是为了减少压铸过程中的应力集中，降低铸件出现冷隔、缩孔的概率，另一方面也能减少飞行过程中的空气阻力，提升续航表现。旋翼的安装位置经过重心配平计算，四个旋翼的转动平面与机身重心处于同一水平面，飞行时的姿态调整效率更高，飞控的修正压力更小。

从安装边界尺寸来看，整机对角旋翼的轴距控制在350毫米级别，机身主体最大宽度不超过200毫米，起落架的总高度为110毫米，能够保证挂载的云台相机在俯仰转动时不会触碰地面或者支腿。电池仓的尺寸适配常规的4S锂电池，仓盖采用快拆结构设计，更换电池时不需要借助额外工具，卡扣的锁紧力经过测试，在大机动飞行时不会出现松脱。机身顶部设计了GPS模块的安装凸台，凸台位置远离下方的电子调速器，能够减少电磁信号干扰，保证定位精度。

实际结构验证阶段，针对压铸壳体的强度做了专项测试：在1.5米高度的自由跌落测试中，机臂与起落架的连接位置没有出现裂纹，内部元器件没有出现移位；持续悬停测试中，机身的振动频率没有与旋翼转动频率产生共振，云台拍摄的画面没有出现高频抖动。机身表面的处理预留了喷塑工艺的余量，压铸完成后经过去毛刺、抛丸处理就能直接进行表面涂装，不需要额外的打磨工序，适配批量量产的工艺要求。
