Pixhawk PX4差动空速传感器皮托管安装外壳

这款外壳是专为适配Pixhawk PX4飞控系统配套的差动空速传感器皮托管设计的机载安装构件，主要应用在多旋翼、固定翼等具备自主飞行能力的民用无人机平台上，承担空速检测组件的安装固定、气流引导与结构防护作用。在无人机实际飞行作业中，空速数据是飞控系统解算飞行姿态、判断失速边界、调整动力输出的核心参数之一，差动空速传感器需要通过皮托管采集迎面气流的总压与静压差值换算空速，而这款外壳的核心作用就是为皮托管提供稳定的安装基准，同时规整机身侧面的气流流场，避免机身紊流对空速检测精度造成干扰。

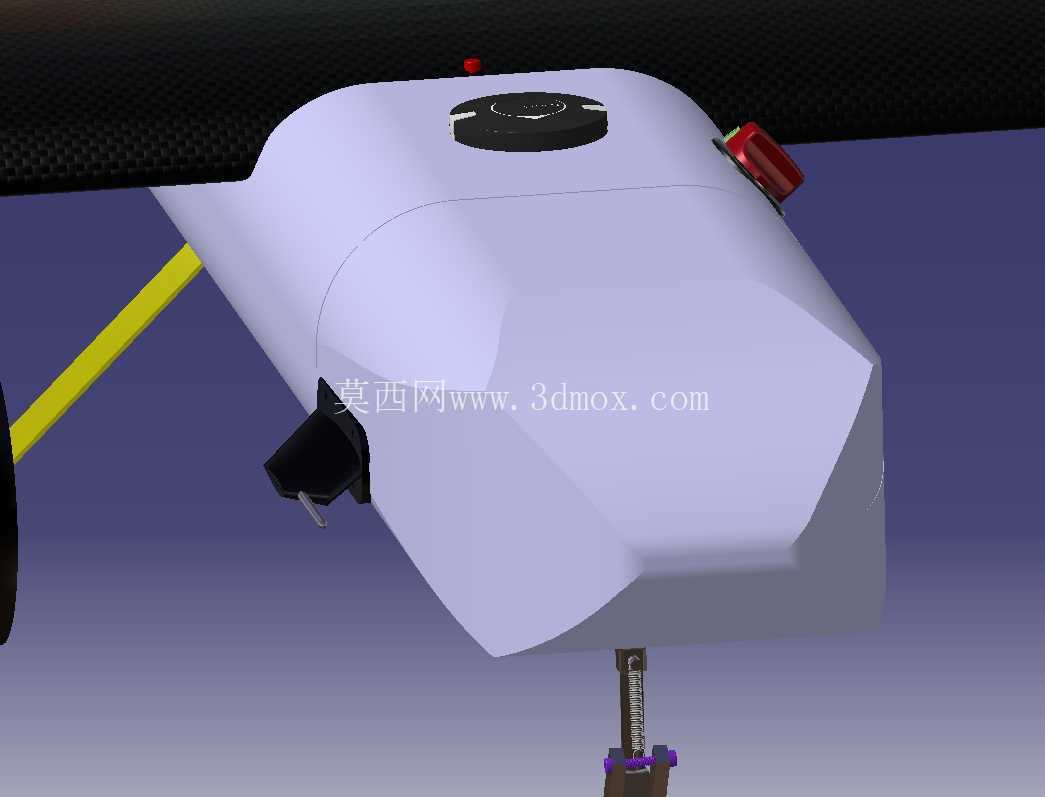

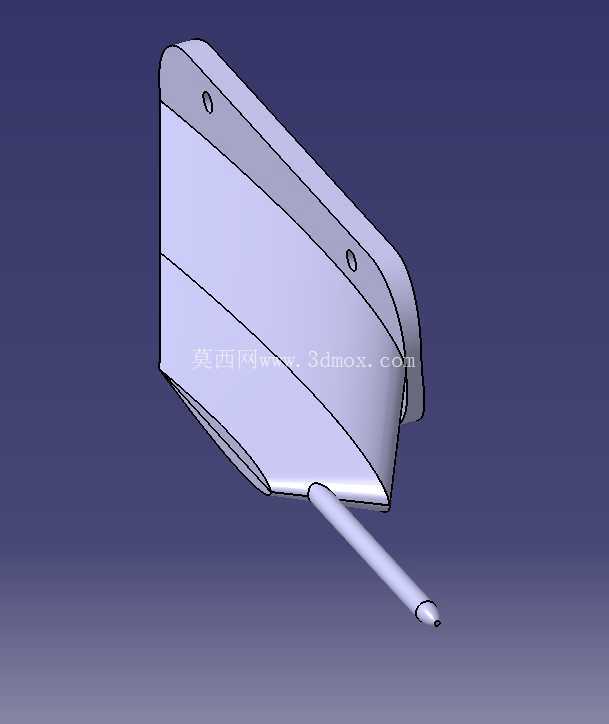

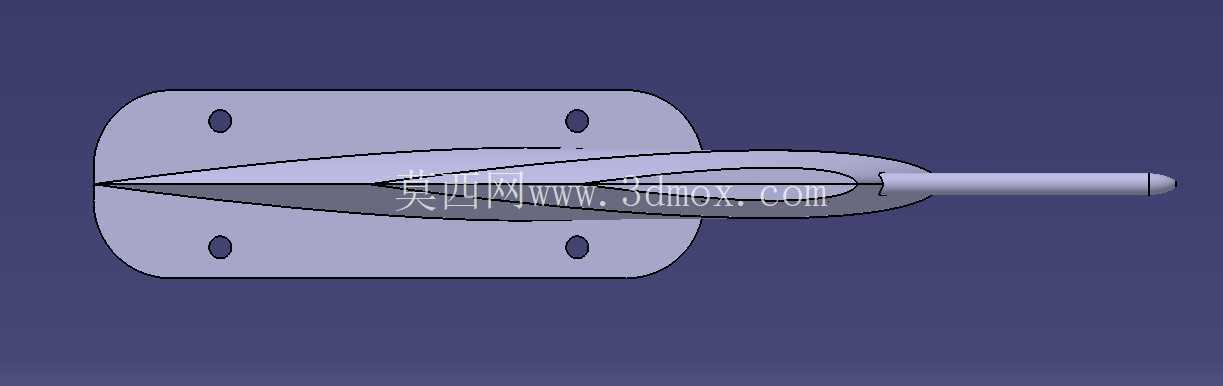

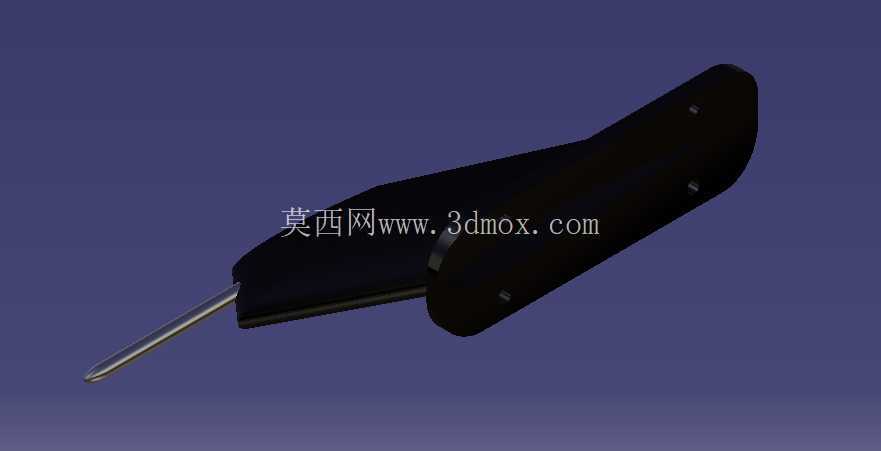

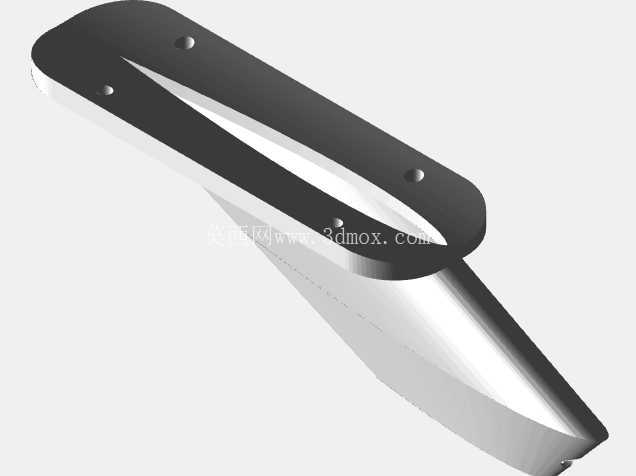

从结构设计逻辑来看，外壳整体采用贴合无人机机身侧面曲面的流线型轮廓，没有突兀的直角或凸起结构，能够最大程度降低自身飞行过程中的风阻，同时避免在皮托管进气端附近产生气流分离，保证采集到的气压数据能够真实反映来流状态。外壳主体设置了两个同轴安装孔，孔位间距匹配常规小型无人机机身侧面的安装肋位尺寸，安装时可以通过M2规格的螺丝直接固定在机身侧部的碳纤或玻纤蒙皮上，不需要额外设计转接支架，能够有效减少机载配件的安装工序与额外重量。外壳延伸出的皮托管固定通道与主体结构一体化成型，通道内径匹配常用的4mm外径空速皮托管，安装时只需要将皮托管从通道内穿入，端部预留15mm左右的伸出长度即可，通道与皮托管之间可以通过少量密封胶填充固定，既能够保证皮托管的轴线与无人机飞行方向保持平行，也能避免雨水、灰尘从安装缝隙进入机身内部。

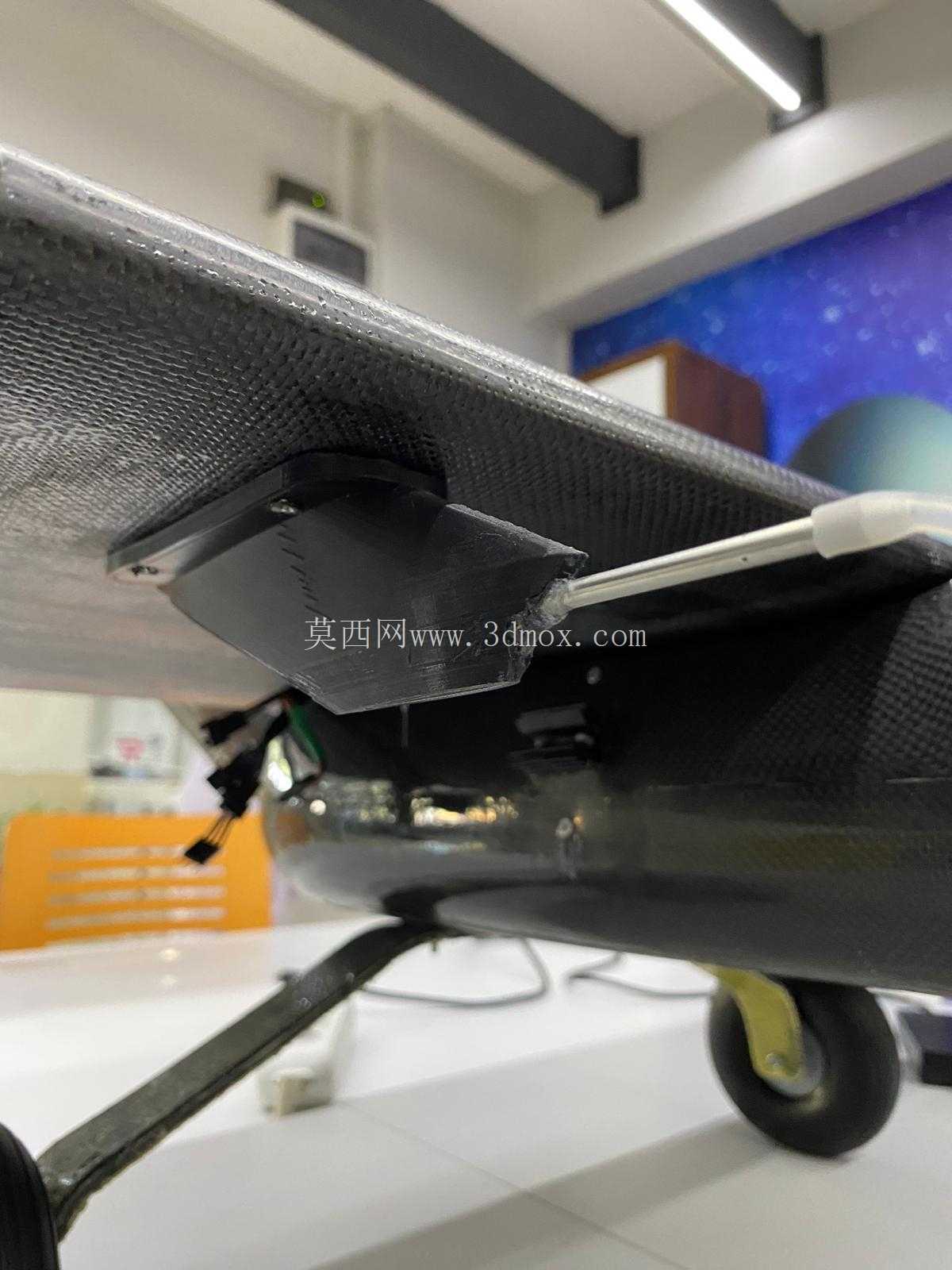

在安装边界的适配性上，外壳主体的最大厚度控制在12mm以内，贴合机身的安装面做了微弧处理，能够适配曲率半径在80mm到150mm之间的常规小型固定翼无人机、垂直起降无人机的侧面蒙皮，安装后不会突出机身过多，不会对无人机的侧面挂载设备、折叠机翼的收放造成干涉。外壳的棱边全部做了R1.5的圆角倒钝处理，既能够避免飞行过程中尖锐棱边产生的风噪，也能在组装、调试过程中避免划伤操作人员或损坏机身蒙皮线路。从实际使用场景出发，这款外壳的结构强度能够满足无人机在0-120km/h空速范围内的飞行载荷要求，在常规的爬升、平飞、俯冲机动动作下，不会出现结构共振或者皮托管偏移的问题，能够为空速传感器提供稳定可靠的安装支撑。

设计过程中充分考虑了户外作业的实际需求，外壳的外露面没有设置易积水的凹槽结构，雨水落在外壳表面后会顺着流线型轮廓自然滑落，不会在皮托管进气口附近形成积水堵塞气路。同时外壳与机身贴合的边缘做了0.8mm的止口设计，安装时可以在止口处贴一层薄泡棉密封条，进一步提升安装位置的密封性，避免高湿度环境或者小雨天气下，水汽顺着安装缝隙进入机身内部损伤飞控线路。不同于通用型的传感器安装支架，这款外壳专门针对Pixhawk PX4配套的差动空速传感器皮托管做了适配，皮托管伸出端的位置距离机身蒙皮的距离经过流场仿真验证，能够避开机身表面的附面层气流区域，保证空速检测的误差控制在0.5m/s以内，满足固定翼无人机自主巡航、自动起降阶段的空速检测精度要求。对于结构设计人员来说，这款外壳的三维模型可以直接导入整机装配体中做干涉检查，不需要重新测绘建模，能够有效缩短无人机机载传感系统的设计周期，在做整机气动布局调整时，也可以直接基于该模型调整安装孔位或者外壳轮廓，快速适配不同尺寸的无人机平台。
