1英寸带子固定用棘轮带支架结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1193865
  • 1英寸带子固定用棘轮带支架结构
  • 1英寸带子固定用棘轮带支架结构
  • 1英寸带子固定用棘轮带支架结构
  • 1英寸带子固定用棘轮带支架结构

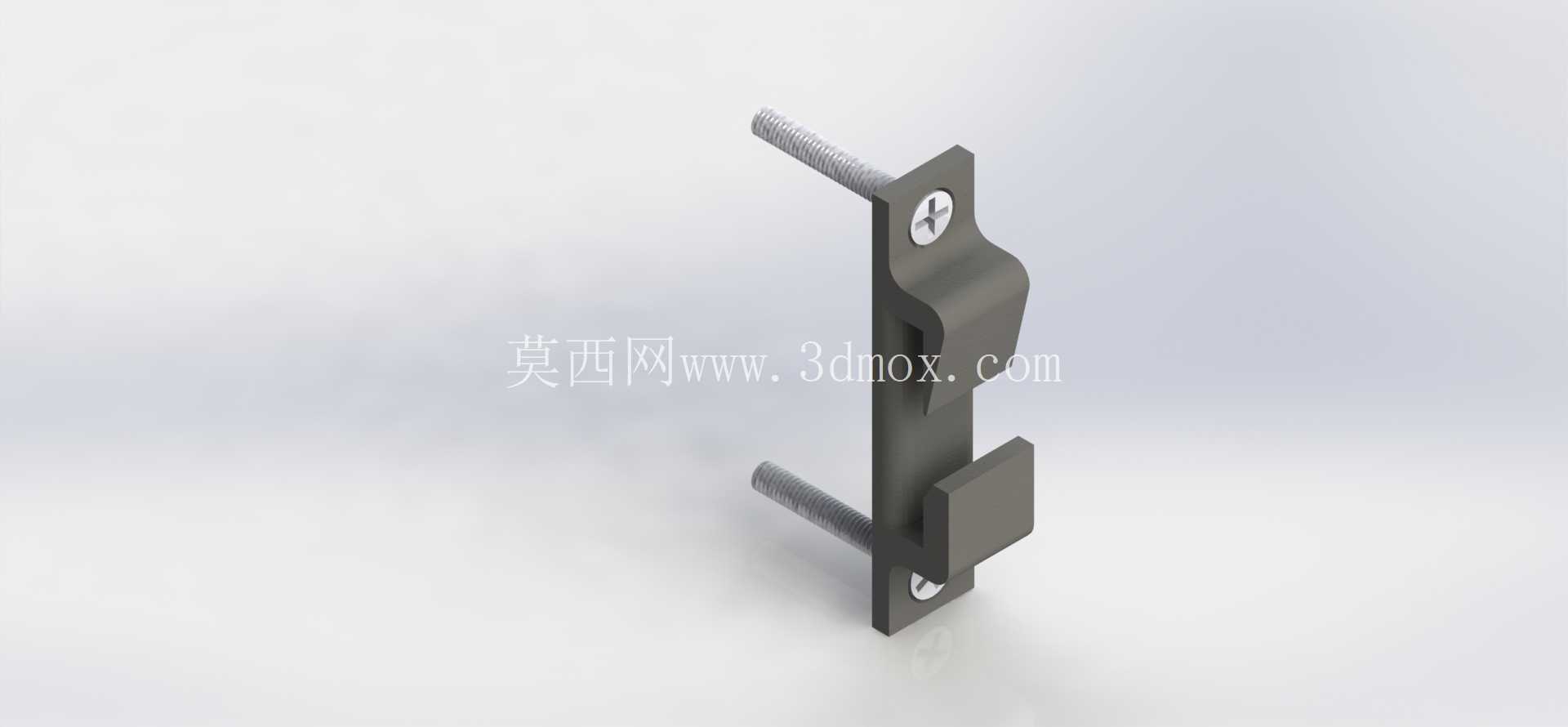

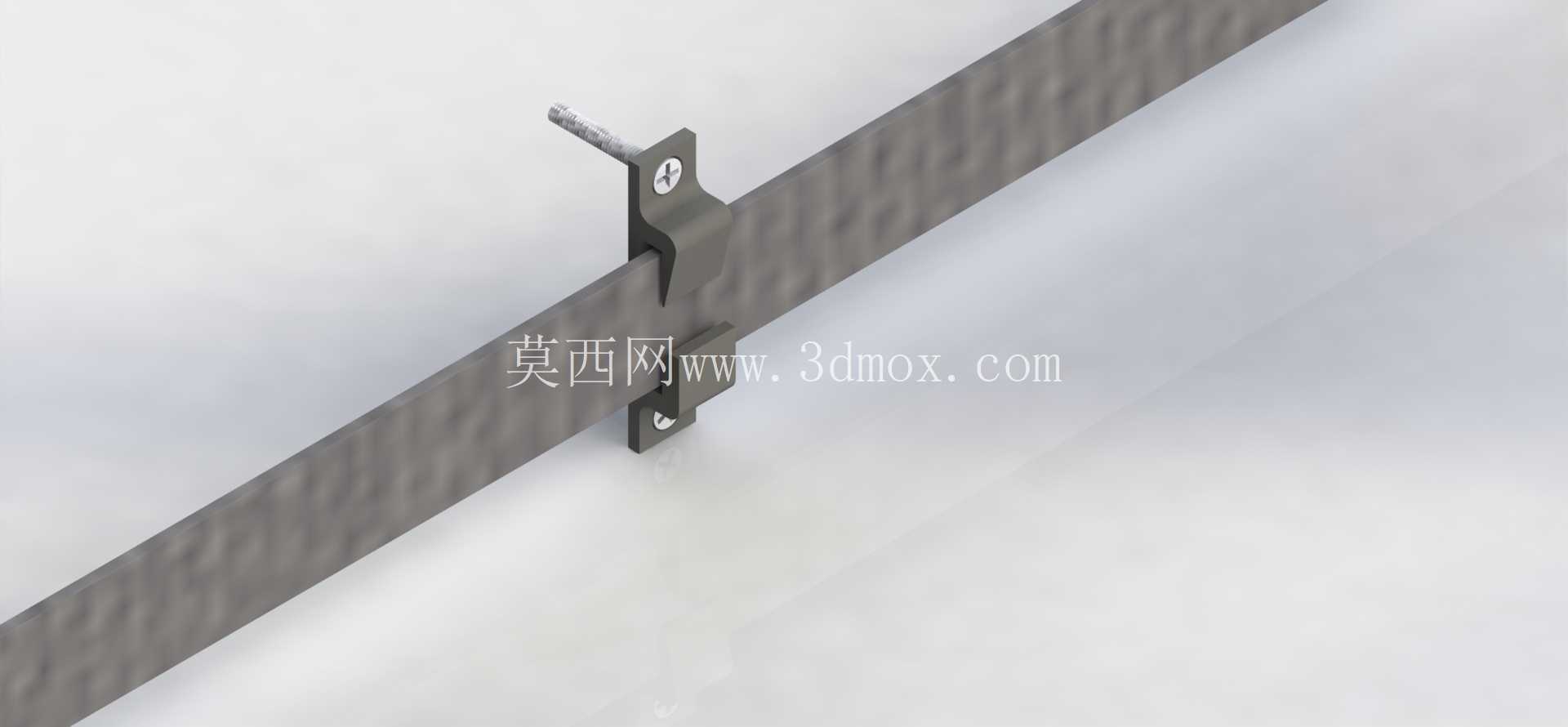

  在物流捆扎、小型设备线束固定、工装夹具辅助定位这类需要柔性带体张紧定位的场景里,这类适配1英寸宽度带子的棘轮带支架是很容易被忽略但又直接影响固定可靠性的小部件。很多现场做临时捆扎或者设备内置带体固定的时候,常出现带子固定端滑移、张紧后受力点偏移导致带体磨损的问题,本质上就是固定支架的结构没有匹配带体宽度和棘轮张紧的受力方向。这个支架的设计首先是把安装基准面做了平直处理,整个安装背板是完整的平面,能完全贴附在被安装的型材或者设备壁面上,避免安装后出现翘曲,导致带体运行时和支架边缘产生剐蹭。

  两个安装孔位分布在支架的上下两端,孔位的沉头设计刚好适配常用的十字盘头螺丝,安装后螺丝头不会突出到带体的运行空间里,不会刮伤带体表面的编织层或者涂层。支架上的带体导向槽做了圆弧过渡,没有尖锐的直角棱边,1英寸的带子穿入之后,在张紧和释放的过程中,带体的弯折半径控制在合理范围,不会因为过小的弯折半径导致带体内部的纤维层出现疲劳断裂,延长带体的使用寿命。棘轮的卡位结构和支架本体是一体化成型的结构,不是后期铆接或者拼接的部件,这样在张紧带体承受拉力的时候,卡位结构不会因为长期受交变载荷出现松动脱落,能承受的最大静拉力可以匹配常规1英寸捆绑带的额定破断拉力,不会出现支架先于带体失效的情况。伸出的两个导向柱分别对应带体的穿入和穿出路径,柱体的表面做了光滑处理,带体在上面滑动的时候阻力很小,张紧操作的时候不需要额外施加很大的力就能把带体收紧到位。从安装边界来看,这个支架的整体厚度很薄,安装之后突出安装面的尺寸很小,不会占用过多的设备内部空间,在一些空间紧凑的设备舱或者工装侧面安装的时候,不会和周边的其他部件产生干涉。设计的时候特意把受力的支撑筋做在了带体拉力的反方向,也就是支架的背面,正面保持平整,这样既保证了支架整体的结构强度,又不会让加强筋突出到带体的活动空间里。

  很多同类支架在设计的时候会忽略带体的侧向限位,这个支架的导向槽两侧做了轻微的翻边,刚好限制1英寸带子的侧向位移,张紧的时候带子不会从导向槽里滑出,也不会出现带体偏斜导致受力不均的情况。在实际使用的时候,这个支架可以作为棘轮拉紧结构的固定端,把带子的一端固定在支架上,另一端穿过棘轮头,转动棘轮就可以逐步把带体收紧,实现对工件、线束或者货物的捆扎固定。如果是用在设备内部的线束整理场景,这个支架可以配合尼龙绑带使用,把多组线束固定在设备壁板上,导向柱的结构可以让绑带在收紧的时候不会出现滑移,保证线束固定的位置稳定,不会因为设备运行的振动导致绑带松脱。

  做三维建模的时候,这个零件的建模重点在于安装孔的位置度和导向槽的宽度尺寸,必须严格匹配1英寸带子的实际宽度,预留合理的间隙让带体能顺畅滑动,同时间隙不能过大,否则会出现带体卡滞或者偏斜的问题。沉头孔的深度也要和选用的螺丝长度匹配,保证螺丝安装后完全沉在孔内,不会突出表面。圆弧过渡的位置要保证曲率连续,不能出现建模的棱角,否则实际生产出来之后会有锐边,容易割伤带体或者操作人员的手。支架的材质一般选用冷轧钢板冲压成型之后做喷塑处理,或者用锌合金压铸成型,两种工艺都能保证零件的尺寸一致性和结构强度,冲压件的成本更低适合大批量生产,压铸件的结构强度更高适合对载荷要求更高的场景。在做设备选型的时候,要确认支架的安装孔距和自身设备上的安装孔位是否匹配,同时要确认带体的宽度确实是1英寸,也就是25.4mm宽度的带子,过宽或者过窄的带子都无法在这个支架上正常使用。安装的时候要保证支架的安装基准面和带体的受力方向垂直,这样带体在张紧的时候受力是沿着支架的中心轴线,不会出现侧向的分力导致支架变形或者螺丝松动。
