垂直结构兰卡斯特立式蒸汽机结构设计

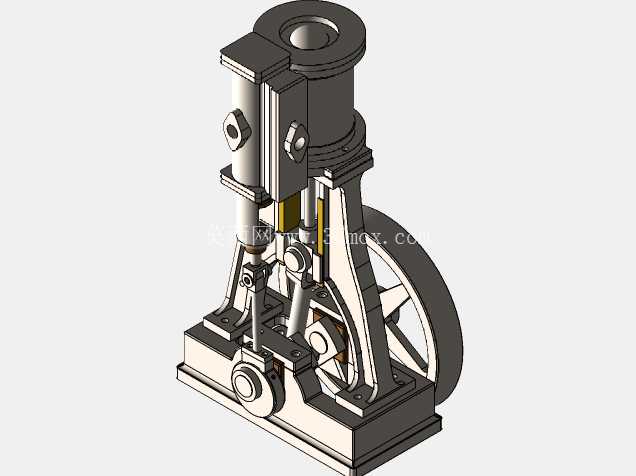

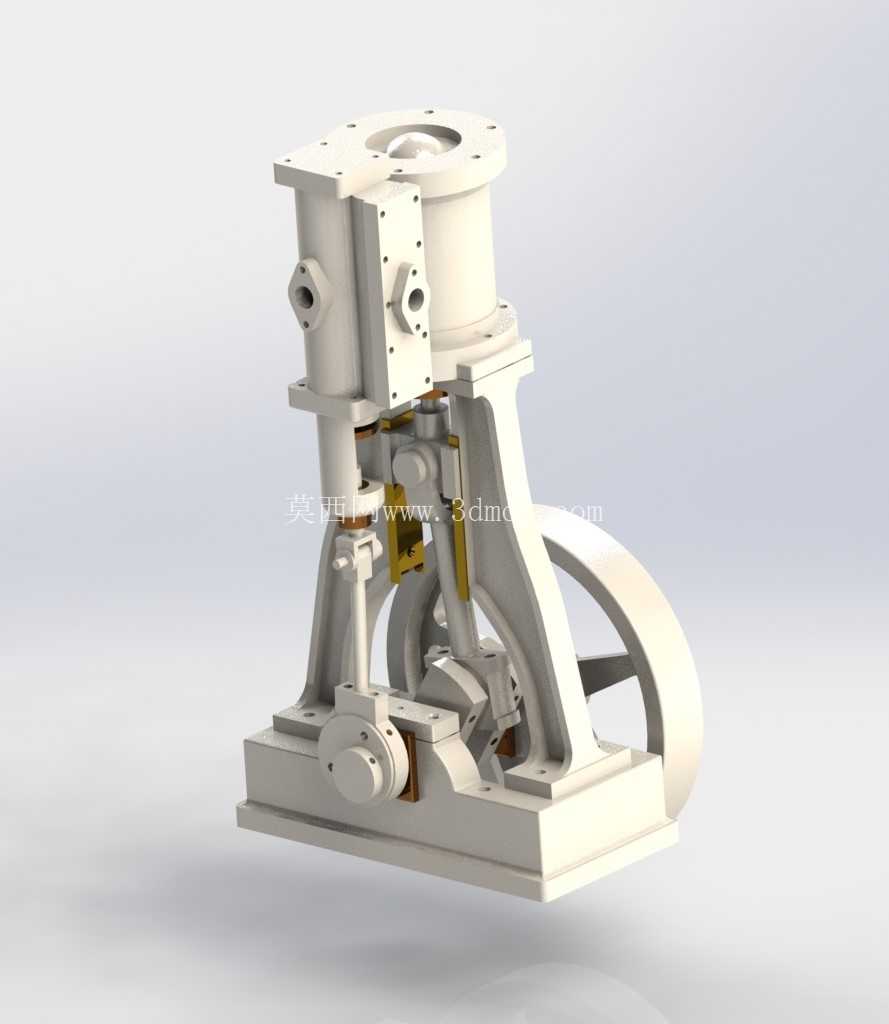

　　这款立式蒸汽动力装置采用单缸垂直布局，整体结构依托一体化铸造的机座完成承重与部件定位，机座底部预留平整安装面，可通过螺栓直接固定在混凝土基座或钢制设备机架上，安装面的平面度公差控制在0.1mm/100mm范围内，避免运行过程中因基座形变导致的传动卡滞。从结构布局来看，汽缸垂直布置在机座上方，与下方的曲柄连杆机构处于同一垂直轴线，大幅压缩了设备的水平占地空间，相比同功率卧式蒸汽机，水平方向安装尺寸可缩减40%左右，更适合安装空间局促的小型动力场景，比如早期小型工厂的单机动力输出、内河小型船舶的辅助动力单元，或是传统工坊的低速重载作业驱动。

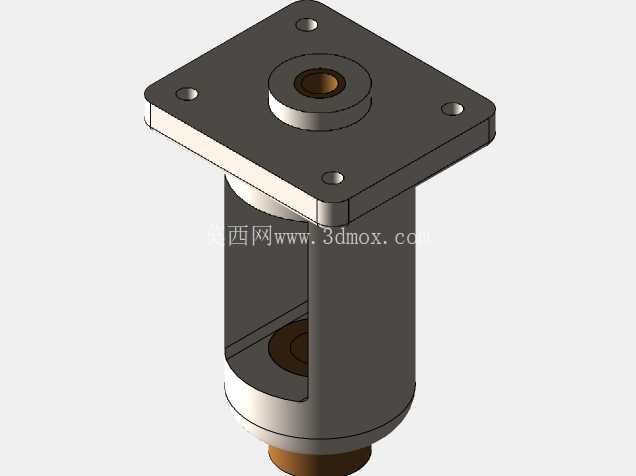

　　汽缸部分采用双层壁结构设计，内层为蒸汽接触的工作腔，外壁与内层之间预留保温间隙，减少蒸汽输送过程中的热量损耗，汽缸侧壁对称布置进排气接口，接口采用标准法兰连接形式，可直接对接蒸汽管路与滑阀配气机构，配气机构的凸轮轴通过齿轮副与主轴联动，实现进排气时序与活塞行程的精准匹配，无需额外设置独立的配气驱动结构，简化了整体传动链路。活塞与十字头之间通过活塞杆刚性连接，十字头沿机座上的垂直导轨做往复直线运动，导轨面开设润滑油槽，运行过程中可通过油杯持续供给润滑脂，降低滑动摩擦副的磨损速率，十字头与连杆小头采用销接结构，配合铜质衬套减少转动间隙，避免长期运行后出现的冲击异响。

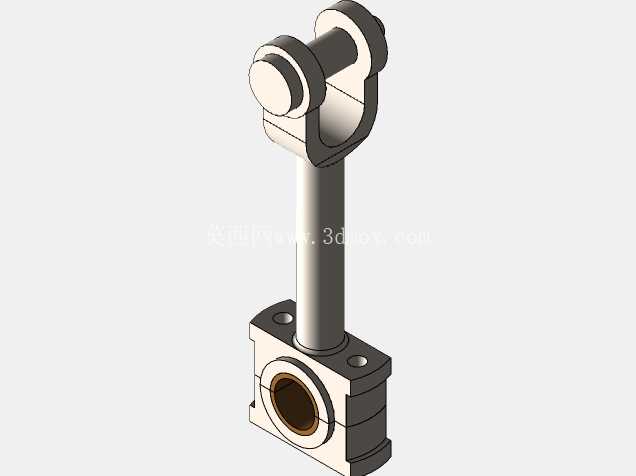

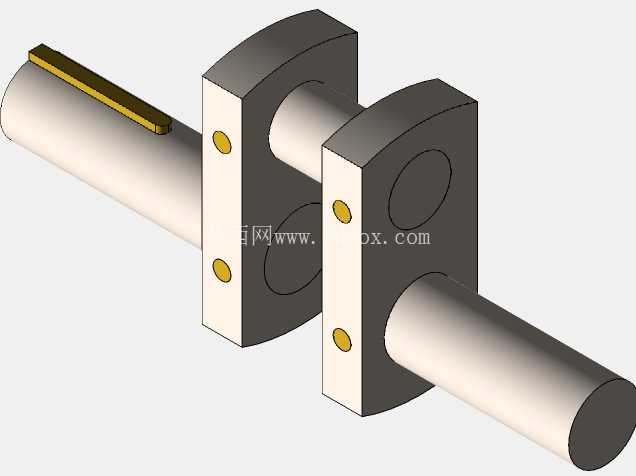

　　连杆大头与曲轴的曲柄销连接，曲轴采用双支撑结构，两端的轴承座直接集成在机座的铸造结构上，省去了独立轴承座的安装调整环节，曲轴一端集成大尺寸飞轮，飞轮轮缘做加厚处理，利用转动惯量储存能量，平衡活塞往复运动带来的转速波动，让动力输出更平稳，飞轮侧可通过皮带轮或联轴器直接对接被驱动设备，输出端的中心高与机座安装面保持固定尺寸差，方便配套设备的对接安装，无需额外调整中心高。从设计逻辑来看，这款结构完全依托蓝图参数还原，所有配合面的公差选取都遵循老式动力设备的加工工艺特性，比如汽缸与活塞的配合间隙选取适配低速运行的精度等级，既保证密封性能，又不会因为加工精度要求过高提升制造难度，适合小批量工坊式加工场景。

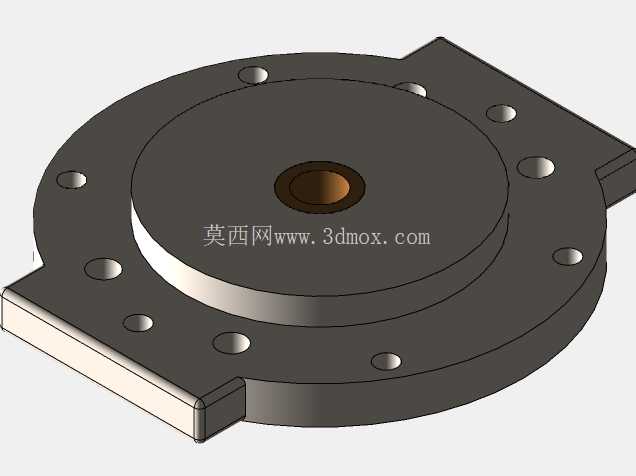

　　设备的所有检修位置都预留了操作空间，比如汽缸盖的螺栓拆装空间、十字头导轨的间隙调整位置、曲轴轴承的注油点，都无需拆解主体结构即可完成日常维护，适配长期连续运行的工况需求。在实际应用场景中，这类立式蒸汽机可作为小型发电机组的动力源，对接低速发电机输出电力，也可直接驱动水泵、小型磨粉机等负载，在蒸汽供应稳定的场景下，可长期保持恒定转速输出，转速波动范围可控制在5%以内，满足多数低速重载设备的动力需求。整体结构没有采用复杂的异形构件，多数零部件为规则回转体或平板结构，加工难度低，替换配件容易获取，即使在加工条件有限的场景下，也能完成设备的制造与维修。机座的筋板布置采用辐射式结构，从曲轴轴承座位置向机座底部安装面延伸，在控制整体重量的前提下，提升机座的刚性，承受活塞往复运动与曲轴转动带来的交变载荷，避免长期运行后机座出现开裂形变。汽缸与机座的连接采用止口定位加螺栓紧固的形式，止口配合保证汽缸与曲轴轴线的垂直度，避免活塞杆出现偏磨，延长密封件与活塞环的使用寿命。配气机构的滑阀室布置在汽缸侧面，与汽缸一体铸造，减少管路连接的密封点，降低蒸汽泄漏的概率，滑阀的行程通过偏心轮调整，可根据实际负载情况微调进排气的提前角，优化蒸汽利用效率，降低能耗。
