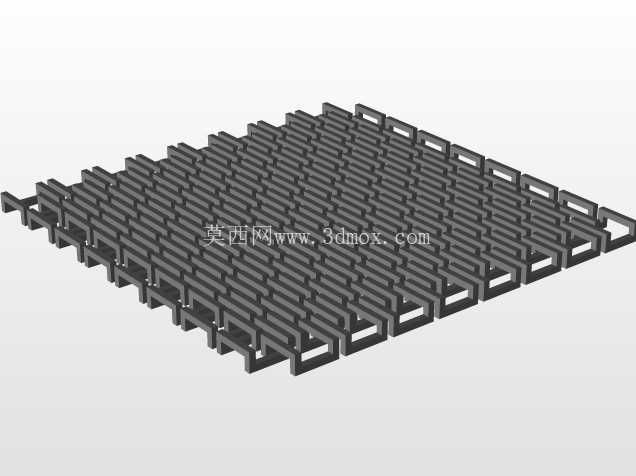

8x8规格互锁式二维方链结构件

　　这款8x8规格的互锁式二维方链结构，在设计阶段优先考虑了平面内的柔性弯折需求，区别于常规滚子链仅能沿单一销轴方向弯折的特性，该结构通过单元方环的交错扣合，可在二维平面内实现多方向的小角度弯折，适配需要平面内柔性导向、柔性支撑的工装场景。从结构细节来看，单个链节采用闭合方环构型，相邻链节通过环体侧边的嵌套实现无额外销轴的互锁连接，省去了传统链条装配所需的销轴、卡簧等附属零件，在小载荷平面传动场景下可大幅降低装配复杂度，同时减少销轴磨损带来的传动间隙问题。

　　设计过程中对链节的扣合间隙做了精准控制，相邻方环的配合面预留了0.15mm的活动间隙，既保证弯折过程中无卡滞，也避免间隙过大导致的链体晃动，在作为轻型物料的柔性导向轨道使用时，可保证输送过程的运行平稳性。从安装边界来看，整链展开为平面网状结构时，8x8的单元排布对应的整体幅宽可根据实际使用需求做单元增减，单节方环的内孔尺寸统一，可配合定位销、卡扣等配件实现与安装基座的快速固定，弯折状态下最小转弯半径控制在3倍单节边长范围内，适配狭小空间内的柔性走线、轻型物料导向需求。

　　在实际应用场景中，这类二维方链可用于小型自动化设备内部的线缆防护拖链，替代传统的塑料拖链实现平面内的多方向走线防护，也可作为轻型工艺品的活动连接结构、柔性展示架的支撑骨架，在3D打印小批量制作场景下，该结构无需额外支撑即可一体打印成型，打印完成后仅需简单清理即可直接活动使用，省去了后续装配工序。结构强度方面，单节方环的壁厚做了等强度设计，弯折受力集中的环边位置做了0.2mm的加厚处理，避免反复弯折过程中出现应力断裂，在常温工况下可承受50N以内的平面拉伸载荷，满足轻型工装、文创产品的使用强度要求。

　　设计时还考虑了不同使用场景的适配性，若用于有耐磨需求的工装场景，可在链节接触位置预留润滑脂存储槽，降低反复弯折过程中的摩擦损耗；若用于展示类场景，可在方环表面预留标识粘贴位，无需额外加工即可实现标识安装。不同于常规链条的线性传动属性，该二维方链的面状柔性特性，使其可覆盖平面内的不规则路径导向需求，在小型电子设备的内部走线、实验室小型试验装置的柔性传动、文创产品的活动结构等场景下，都能发挥结构简单、装配便捷、弯折灵活的优势。建模过程中对链节的互锁位置做了干涉检查，全弯折角度范围内无零件干涉，相邻链节的活动自由度经过约束，仅保留平面内的弯折自由度，避免链体出现垂直于平面方向的错位，保证使用过程中的结构稳定性。
