适配3mm轴的微型仿形轮廓测量工具

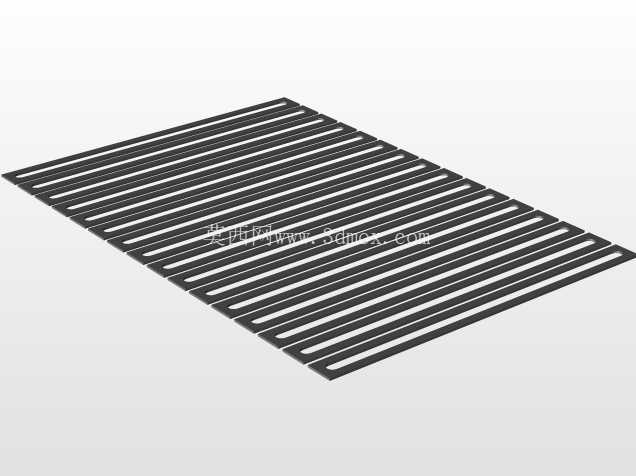

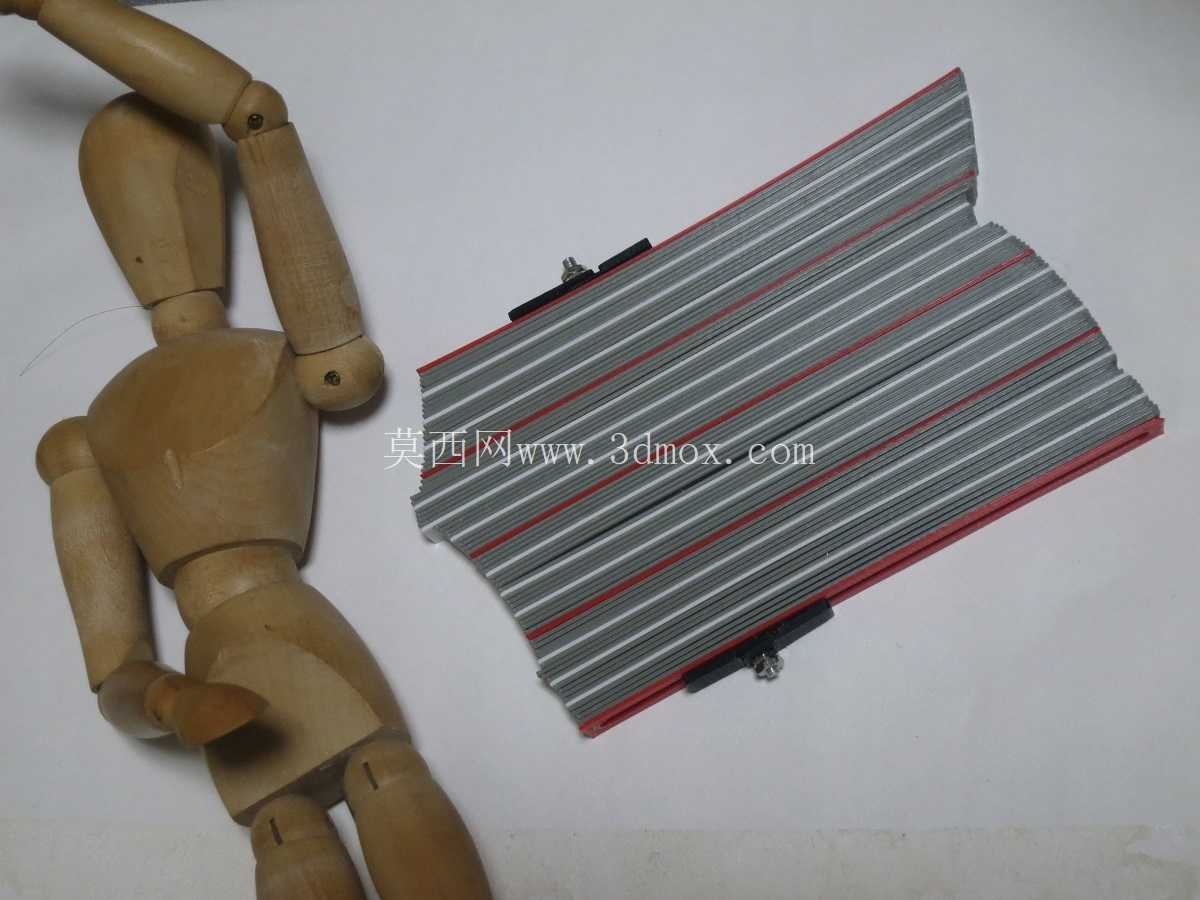

　　在现场修配、异形曲面复刻、小尺寸工件轮廓比对的作业场景里，这类微型轮廓取型工具的使用频率远高于固定式轮廓扫描设备，尤其是在模具飞边修磨、小零件逆向复刻、工装定位面配做的环节，不需要复杂的设备校准，随手就能完成曲面轮廓的1:1取型，大幅减少反复测量比对的时间成本。这款工具的核心设计逻辑围绕小尺寸作业场景做了针对性优化，整体采用多组平行排列的弹性测针结构，测针沿导向槽做轴向滑动，当测针端部接触被测工件表面时，每根测针会根据接触位置的高低产生不同的位移，所有测针的端面组合起来就能完整复现被测面的轮廓形状，不需要额外的数据转换，直接可以将取到的轮廓贴合到待加工工件上做划线、修形参考。

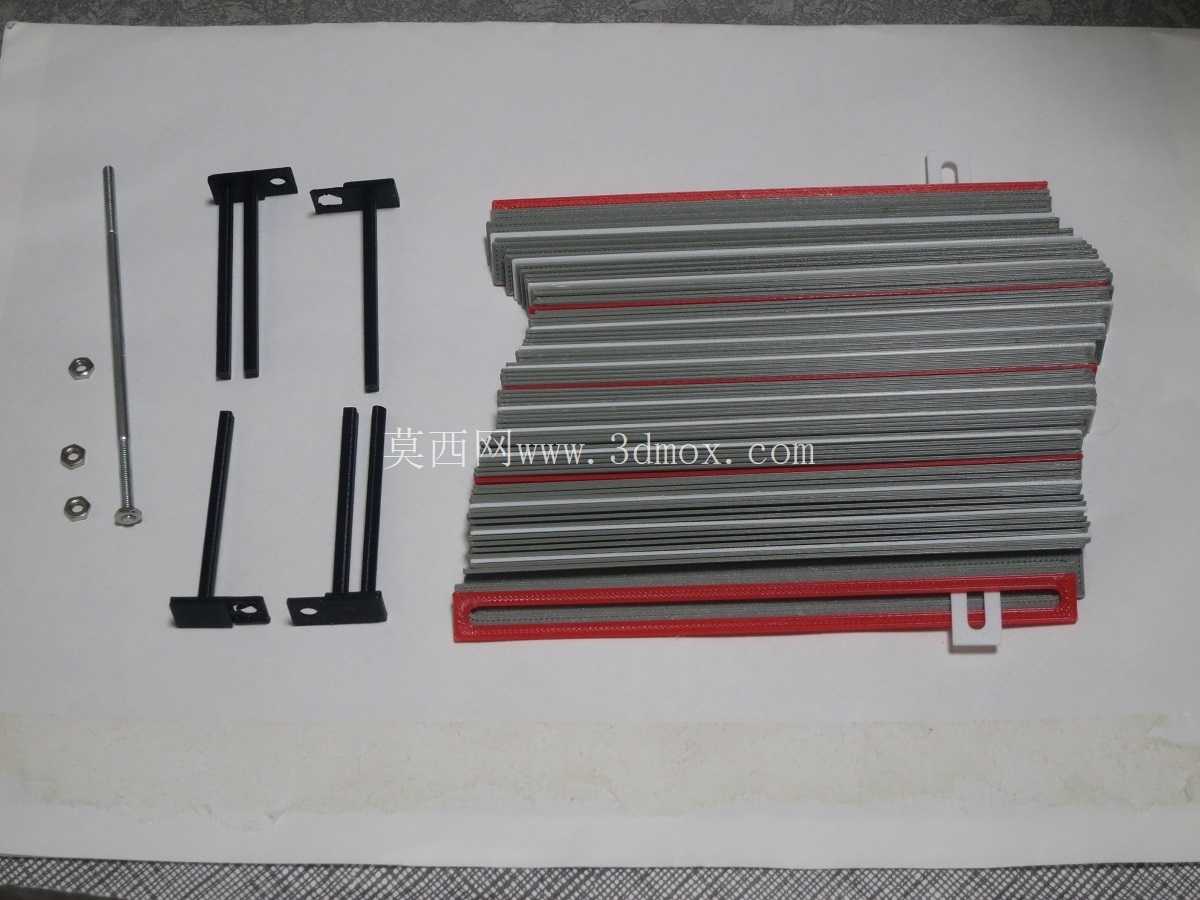

　　结构设计上，工具两端设置了锁止结构，当测针完成轮廓贴合后，扳动锁止卡扣就能固定所有测针的位置，避免取型后移动过程中测针移位导致轮廓失真，这个细节对于需要跨工位传递取型结果的作业场景非常实用，不用反复回到被测工件位置重新核对。适配3mm轴的安装设计，是这款工具区别于普通手持轮廓规的核心特点，3mm轴是小型自动化检测设备、手动仿形工装、修磨夹具上非常通用的安装轴径，工具本体预留的安装孔位可以直接穿入3mm光轴，既可以手持使用，也能快速固定在专用工装上做连续轮廓检测，不需要额外做转接件加工，安装边界上，工具的安装孔与测针工作面的平行度控制在0.02mm以内，固定在轴上滑动取型时，不会因为安装倾斜导致轮廓取型出现角度偏差。

　　测针的排布密度做了平衡设计，既保证了小尺寸曲面的取型精度，不会因为测针间距过大漏掉细小的轮廓特征，也控制了整体的滑动阻力，单根测针的滑动阻尼控制在0.1N以内，接触工件表面时不会因为阻力过大顶歪工件，也不会因为阻尼过小出现测针自由滑落的问题。测针的端面做了圆弧钝化处理，接触软质工件表面时不会刮伤工件，接触硬质金属面时也不会因为磕碰出现测针端部变形，长期使用后依然能保证取型的轮廓精度。导向槽的结构采用双侧限位设计，测针在滑动过程中不会出现侧向摆动，每根测针的径向间隙控制在0.01mm以内，避免测针晃动导致的轮廓轮廓复现误差。实际使用场景中，这类微型轮廓工具常被用于小型铸造模具的分型面配做、3D打印工件的后处理修形参考、小尺寸冲压件的轮廓快速检测、电子器件散热鳍片的形状比对等场景，相比大型轮廓测量设备，它不需要电源，不需要固定的安装工作台，在装配现场、维修工位、野外作业场景都能直接使用。在做仿形加工工装设计时，这款工具可以直接固定在3mm轴的滑动导轨上，沿着工件的进给方向滑动，就能连续采集不同截面的轮廓数据，为工装的仿形面加工提供最直接的实物参考，避免纯软件建模时因为忽略实际工件的形位公差导致工装适配不良。

　　设计过程中，整体的外形尺寸控制在单手可握持的范围内，测针的有效取型宽度覆盖常见小型工件的截面尺寸，不需要多次拼接取型就能完成大部分小零件的轮廓采集，锁止结构的操作位置设置在工具侧面，单手就能完成锁止和释放操作，取型过程中不需要另一只手辅助操作，单人就能完成全部取型作业。测针的材质选用耐磨的合金材质，长期反复滑动接触工件表面也不会出现明显的磨损，导向槽内部做了低摩擦处理，即使在有少量切削液、粉尘的作业环境下，测针依然能保持顺畅滑动，不会出现卡滞的问题。安装孔的位置做了同轴度优化，穿入3mm轴后，工具整体可以绕轴做小角度的角度调整，适配不同倾斜角度的被测面取型需求，调整到合适角度后可以通过侧面的紧定螺钉固定角度，不需要额外加装角度调节机构，简化了工装配套的复杂度。
