TPA3116D2数字功放电路板结构设计

做音频类设备结构设计的工程师，大多绕不开功放板的安装适配问题，这款TPA3116D2功放板的三维结构，刚好能解决小功率音频设备开发里的安装匹配痛点。先从实际应用场景说，这类D类数字功放板，常用在桌面有源音箱、小型背景音乐主机、车载改装音响、嵌入式音频播放终端里，相比传统AB类功放，它的转换效率更高，不需要大面积散热片就能输出足够功率，很适合空间紧凑的消费类音频设备。

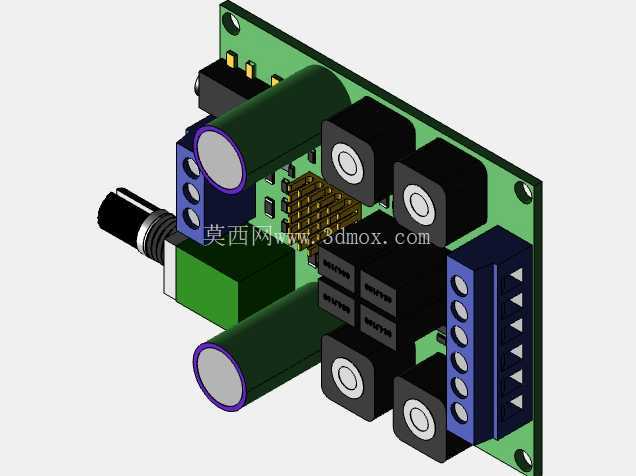

从功能特性来看，板载的元件布局完全围绕信号链路排布，输入侧预留了音频输入接口，搭配带旋钮的电位器实现音量调节，大尺寸电解电容布置在电源输入侧，用来滤除电源纹波，避免大动态输出时电压跌落带来的失真；输出侧的蓝色栅栏式接线端子，方便直接连接扬声器线缆，不需要额外焊接接插件，现场接线效率很高；板上的多组黑色接插件，分别对应电源输入、声道输出、辅助功能扩展，不同接口的防呆结构设计，能避免装配时插反方向导致的元件烧毁。

设计思路上，整个PCB板采用矩形布局，安装孔布置在板的四个边角位置，孔位距离板边预留了足够的安全距离，不会因为安装螺丝压到板上走线；所有高度较高的元件，比如大电解电容、接线端子、电位器，都做了高度方向的排布校核，最高元件的高度控制在常规设备外壳的内部净空范围内，不会出现装完外壳顶到面板或者后盖的问题；电位器的轴伸长度刚好匹配常规设备面板的厚度，装完旋钮后和面板表面齐平，不会出现轴过短旋钮陷进去、或者过长突出太多影响外观的问题。

再说到安装边界，这块板的长宽尺寸适配常规的小型设备内部安装仓，安装孔的孔径适配M3规格的固定螺丝，孔位间距符合通用的小型PCB安装标准，不需要额外做定制安装支架，直接用铜柱就能固定在设备壳体内；板上所有元件的外轮廓都没有超出PCB板的边缘范围，侧面不会和设备壳体的侧壁发生干涉，电源输入接口的位置靠近板边，方便外部电源线缆接入，音频输出端子同样靠近板边，扬声器走线不需要在板上绕路，能减少走线带来的信号干扰。

实际做结构适配的时候，还要注意元件的高度差，电位器的安装高度比电解电容略高，做面板开孔的时候要对准电位器的轴心位置，偏差不能超过1mm，不然旋钮转动会有卡滞；接线端子的接线方向是垂直于PCB板朝上，所以设备后盖对应位置要预留出线空间，不能压到接好的线缆；大电解电容的位置要远离设备内部的发热元件，比如电源变压器、功率管，避免高温环境缩短电容寿命。另外板上的芯片位置预留了散热贴安装空间，如果是满功率长时间使用的场景，可以在芯片和设备外壳之间贴导热硅胶片，把热量导到外壳上散出，不需要额外加装散热片，节省内部空间。

很多工程师做这类功放板适配的时候，容易忽略接插件的插拔空间，比如电源接插件如果离壳壁太近，手伸不进去没法插拔线缆，这个设计里所有需要插拔操作的接口，都预留了至少15mm的操作空间，不用把整个板拆下来就能完成接线，后期维护很方便。还有板上的定位孔做了非金属化处理，安装螺丝不会和板上的地线短路，哪怕用金属螺丝固定也不会出现电路故障，这点对批量生产的设备来说很重要，能减少装配时的不良率。
