1.9英寸LCD液晶显示模块结构设计

在嵌入式开发、小型智能硬件的结构适配工作中，小尺寸显示模块的选型与安装匹配是很多项目绕不开的环节，这款1.9英寸的LCD显示模块，刚好适配多数便携检测设备、小型控制终端、开源硬件拓展项目的显示需求。从实际应用场景来看，这类小尺寸屏常被用在手持测温设备、迷你数据采集终端、桌面小型工控辅件、学生开源硬件作品里，不需要大尺寸屏的宽幅显示空间，却要兼顾基础的参数读数、状态提示、简单交互菜单的呈现功能，对安装空间的占用要求极为苛刻。

从功能特性上看，该模块采用SPI通讯接口，仅需要少量IO口即可完成与主控板的通讯连接，不需要复杂的并行接线，能大幅简化主板的布线难度，对于空间紧凑的小型设备来说，少占用一个引脚就意味着多一分功能拓展的可能性。屏幕本身为液晶显示材质，基础的字符、图形、简单色块显示都能稳定支持，满足工业场景下基础的数值显示、状态标识需求，不需要高刷新率或者高色彩还原的场景下，这类屏的稳定性和功耗表现都优于大尺寸彩屏，长时间待机运行的设备也不会因为屏幕功耗拉高整体供电负载。

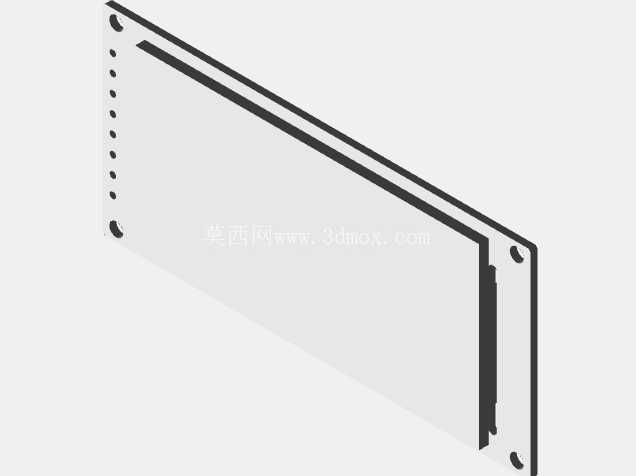

做这款模块的三维结构设计时，首先要考虑的就是安装边界的适配问题。屏幕主体为薄型长方体结构，整体厚度控制在极小的范围内，能嵌入到壁厚仅几毫米的设备外壳中，不会过多占用设备内部的腔体空间。屏幕侧边预留的一排金属引脚，位置严格对齐常用的开源硬件拓展板排针间距，结构设计时在引脚对应位置预留足够的焊盘或者接插空间，避免安装时出现引脚干涉、外壳压到焊盘导致短路的问题。屏幕四角的固定孔位，尺寸和孔距都适配常用的M2规格固定螺丝，做外壳设计时可以直接在对应位置做螺丝柱，不需要额外调整孔位，能缩短结构开发的周期。屏幕正面的显示黑边区域做了限位台阶设计，外壳的视窗开口可以直接贴合黑边边缘，既可以遮挡屏幕边缘的非显示区域，也能避免屏幕与外壳之间出现漏缝，起到一定的防尘限位作用。

设计过程中还要考虑装配的容错空间，屏幕的FPC排线位置预留了足够的弯折半径空间，不会因为装配时排线弯折角度过大导致内部铜箔断裂，排线接口的位置在结构建模时特意避开了主板上的 tall 元件区域，安装时不需要额外抬高屏幕或者切割主板元件。屏幕背部的驱动板区域做了局部凸起的避让设计，建模时对应位置在外壳内部预留0.5mm的安全间隙，避免装配时外壳挤压驱动芯片导致元件虚焊或者损坏。从安装兼容性来看，这款模块的整体外轮廓尺寸刚好适配多数标准的1.9英寸屏安装位，替换同尺寸旧款屏幕时不需要重新修改外壳模具，只需要对应调整接线引脚的定义即可，能降低产品迭代时的结构改造成本。

在实际的结构验证环节，还要考虑屏幕的装配顺序，通常是先将屏幕从外壳正面嵌入视窗位置，通过四角的螺丝固定在内部的支撑柱上，再接插排线连接主板，建模时特意将固定孔的位置设置在屏幕边缘的非显示区域，锁螺丝时不会压到液晶层导致屏幕出现水波纹或者显示异常。屏幕的侧边没有突出的结构件，多个模块并排安装时也不会出现互相干涉的问题，适合做多联屏的小型显示阵列使用。对于需要做前面板密封的设备，屏幕黑边区域的平面度控制在合理范围内，粘贴密封泡棉时能保证均匀受压，满足基础的IP54级防尘防泼溅要求，不需要额外做复杂的密封结构。
