轻量化三角加强型直角安装固定支架

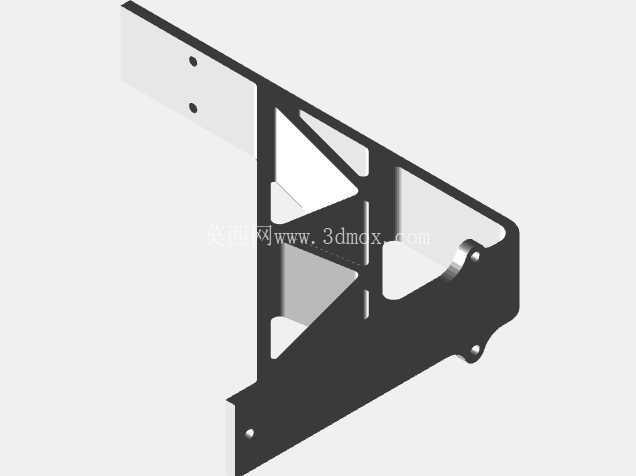

　　这款三角结构直角固定支架，主要用于设备框架、柜体、型材架构的直角部位连接加固，在自动化生产线侧装附件、仓储货架层板支撑、设备外护板挂载、小型机电组件安装等场景中应用广泛，可替代传统焊接角码，实现无焊接快速装配，降低现场施工的动火作业风险，同时方便后期拆装调整。从结构设计来看，支架采用L型直角布局，两个安装面分别预留对应安装孔位，其中竖直安装面设置两个同轴定位孔，用于与垂直基准面完成预定位与锁紧，水平安装面设置两个带沉台的安装孔，可适配盘头螺丝实现沉头安装，避免螺丝头突出影响搭载件的平面贴合。

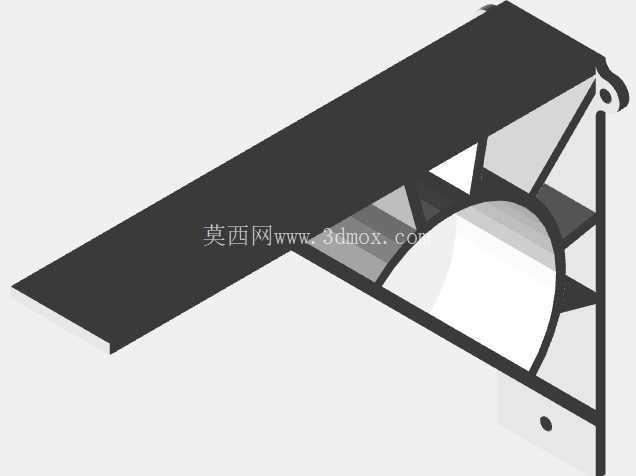

　　支架主体的三角支撑区域采用了镂空式加强筋设计，没有采用整块实心板材填充，而是通过多道斜向与竖向的筋条形成桁架式受力结构，在保证整体抗弯折、抗剪切强度的前提下，大幅削减了零件自身重量，同时减少了原材料消耗，降低加工成本。筋条的布局完全贴合受力传导路径，当水平安装面承受垂直向下的载荷时，载荷会通过斜向筋条直接传导至竖直安装面的固定点位，避免应力在直角拐角处集中，减少长期载荷下的结构变形风险。在安装边界方面，两个安装面的贴合平面均做了平面度公差控制，安装孔的孔位同轴度、孔边距都经过适配性设计，可适配常用的M4、M5规格紧固件，安装时不需要额外对安装面进行打磨找平，只要基准面平面度达标即可直接装配。

　　支架的拐角处做了圆弧过渡处理，既避免了直角锐边造成的安装划伤风险，也减少了拐角处的应力集中系数，提升零件的抗疲劳性能。从实际使用场景的适配性来看，这款支架既可以用于静态的仓储、柜体结构加固，也可以用于有一定振动工况的小型设备组件挂载，比如生产线旁的传感器安装支架、气动元件挂载座等场景，镂空结构也不会积留灰尘、切削液等杂物，适合工业生产现场的复杂环境。在建模过程中，所有的安装孔位、筋条厚度、折弯圆角都做了参数化关联，调整安装孔间距、筋条厚度、支架整体边长时，可直接通过参数驱动快速修改，不需要重新绘制草图，方便针对不同载荷等级、不同安装空间的需求快速衍生出对应规格的型号。

　　比如针对重载场景，可以适当增加筋条厚度、加大安装孔规格，针对狭小安装空间，可以按比例缩小整体尺寸，同时保留核心的三角加强受力结构，保证结构强度不会随尺寸缩小出现大幅下降。支架的壁厚设计兼顾了钣金折弯加工与3D打印两种加工工艺的可行性，如果采用钣金加工，可直接通过激光切割下料后折弯成型，筋条的镂空结构可一次切割完成，不需要额外的铣削工序；如果采用3D打印加工，镂空结构也能减少打印支撑的使用，降低打印耗材消耗，缩短打印成型时间。在受力验证层面，常规工况下，当水平安装面承受15kg的垂直静载荷时，支架的最大形变量可控制在0.1mm以内，完全满足工业场景下的附件挂载、结构支撑需求，不会出现明显的下沉、歪斜问题。安装时需要注意，竖直安装面的两个固定孔需要先锁紧定位，再固定水平安装面的紧固件，避免安装过程中支架出现偏移，导致两个安装面与基准面存在间隙，影响支撑稳定性。
