燃油加热油箱超声波液位监测适配接头

　　在商用车、工程机械设备的燃油供给系统中，带加热功能的燃油箱是低温工况下保障柴油流动性、避免燃油结蜡堵塞油路的核心部件，这类油箱的液位监测长期存在适配痛点：通用型液位传感器要么安装螺纹不匹配油箱预留接口，要么检测角度受油箱底部结构限制出现测量偏差，这款适配结构正是针对这类现场问题开发的专用安装载体。从实际装车场景来看，该结构直接安装在油箱顶部的预留安装位，核心作用是为SR04M超声波液位传感器提供可靠的安装基准，同时隔绝油箱内外的介质通路，避免燃油挥发泄漏，还要保证传感器的检测端面处于最优的垂直朝向，让超声波束能够垂直投射到油箱底部的油液反射面，减少斜射带来的信号衰减与测距误差。

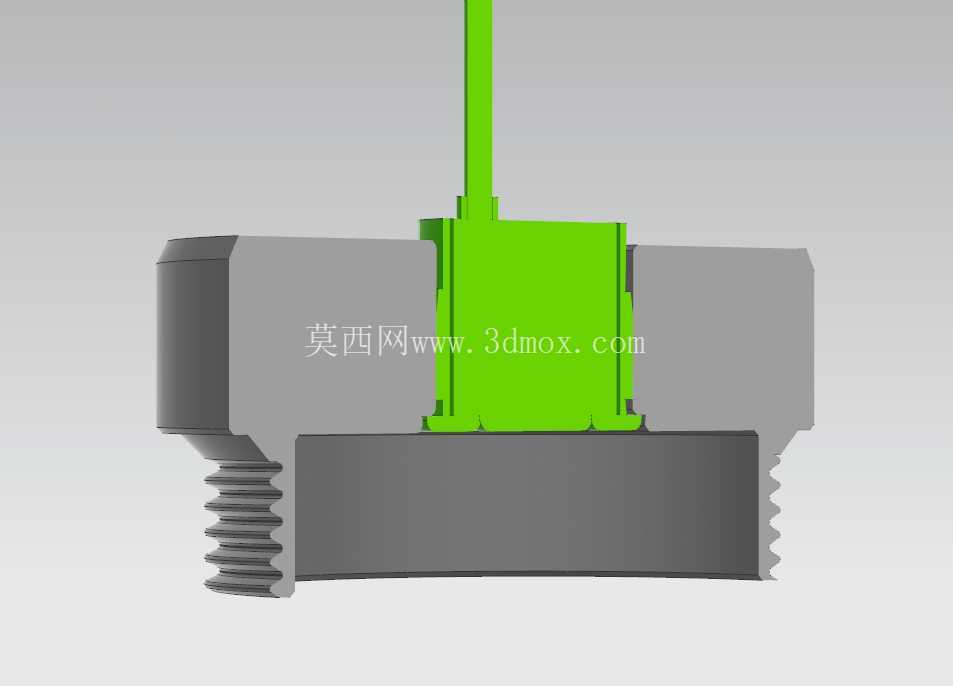

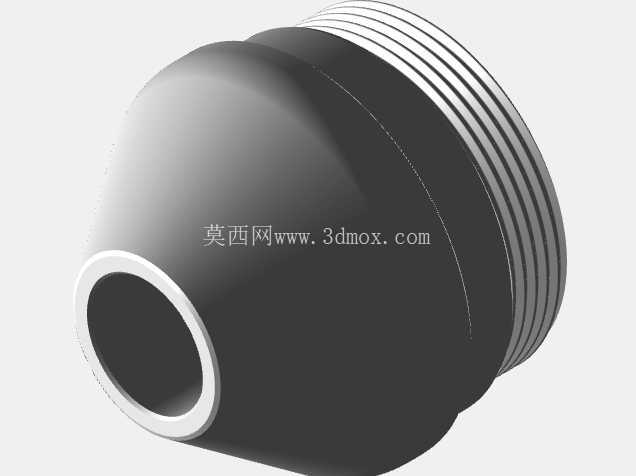

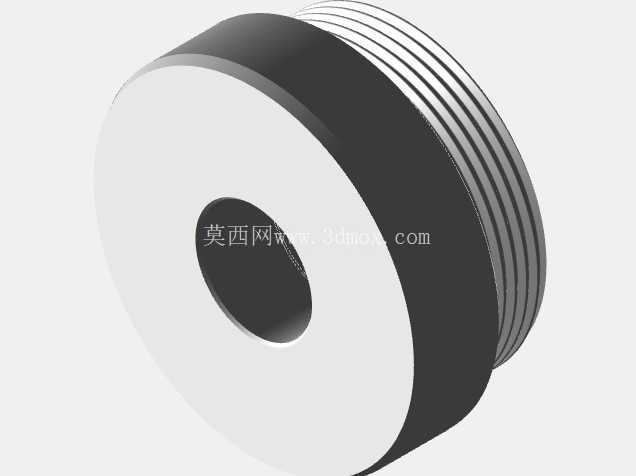

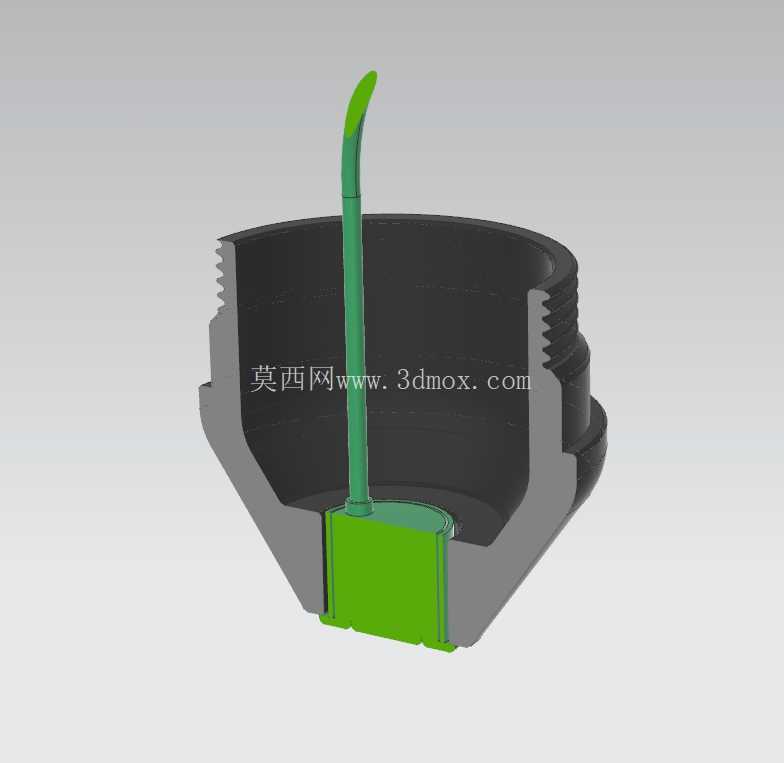

　　结构设计上做了两个版本的差异化适配，平底版本适配底部平整、无加强筋凸起的常规燃油箱，安装后传感器端面与油箱上盖内表面齐平，不会占用过多油箱内部的储油空间，适合内部空间紧凑、预留安装深度较浅的油箱结构；锥形安装版本则针对底部有冲压加强筋、或者液位检测路径上存在局部凸起的加热油箱，通过锥形的下沉式安装座，让传感器探头位置更靠近油箱内部中轴线，避开侧壁与底部凸起结构对超声波信号的遮挡，同时安装螺纹采用BSP G2-11外螺纹规格，匹配行业内通用的M60x2.25油箱安装口，无需额外加工过渡转接头，现场安装时只需在螺纹处缠绕密封生料带或者加装耐油橡胶密封圈，即可达到IP67级的密封要求，满足车载设备的振动、温差工况使用需求。

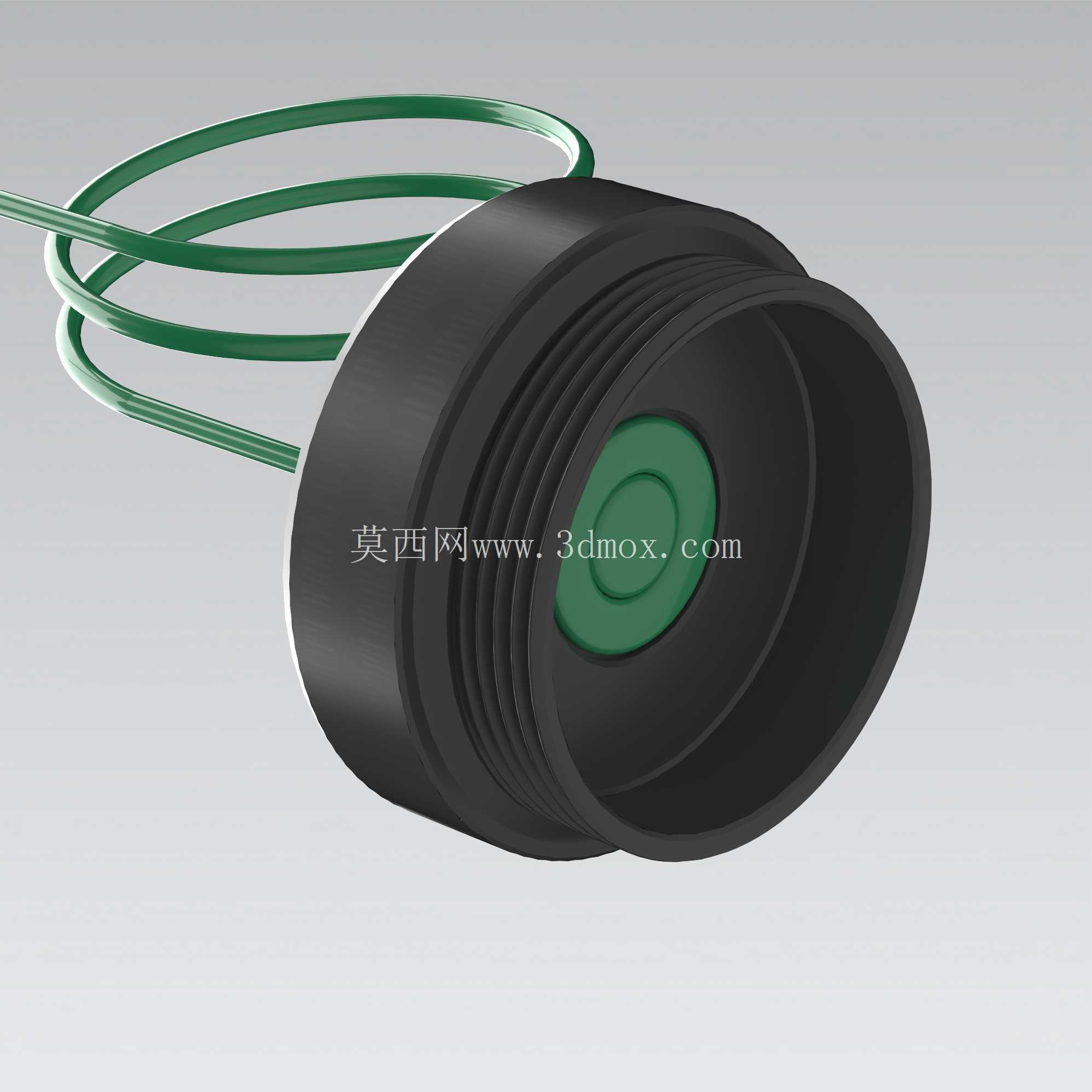

　　从安装边界尺寸来看，外螺纹的大径控制在59.8mm左右，与M60x2.25内螺纹的配合间隙控制在0.2mm以内，既保证安装时能够顺利旋入，又不会因为间隙过大导致密封失效；内部的传感器安装腔尺寸严格匹配SR04M超声波传感器的外径，周向预留0.15mm的安装间隙，方便传感器的装入与后期维护更换，同时在安装腔侧壁设计有走线槽，传感器的连接线缆可以通过集成的弯型导杆引出到油箱外部，导杆采用弧形过渡结构，避免线缆直角弯折导致的线芯断裂，导杆的长度根据油箱上盖的安装高度做了适配，伸出端刚好处于油箱上盖的防护区域内，不会和周边的油管、线束支架产生运动干涉。

　　结构材质选用耐燃油腐蚀的压铸铝合金，表面做阳极氧化处理，能够长期耐受柴油、燃油添加剂的腐蚀，同时铝合金的导热系数适中，在低温工况下可以将油箱加热装置的部分热量传导到传感器安装位，避免传感器探头表面结露或者结霜，影响超声波的发射与接收效率。在实际建模过程中，需要重点关注螺纹的收尾段尺寸，外螺纹的收尾长度控制在2倍螺距以内，避免旋入时螺纹尾部和油箱安装口的密封面产生干涉；密封端面的平面度要求控制在0.05mm以内，保证密封圈受压均匀，不会出现局部渗漏的问题；内部的锥形安装座的锥角角度经过反复校核，刚好让传感器的检测波束完全覆盖油箱的液位波动范围，不会出现检测盲区，即使在车辆行驶过程中油液出现晃动，也能通过算法过滤波动信号，输出稳定的液位数据。和传统的法兰式传感器安装座相比，这款螺纹式适配结构不需要在油箱上额外打孔安装固定螺栓，直接利用油箱原有的预留螺纹口即可完成安装，大幅降低了现场改装的工作量，同时螺纹连接的结构强度更高，在车辆长期振动工况下不会出现螺栓松动导致的密封失效问题。针对加热油箱的特殊使用场景，结构上还做了隔热避让设计，安装座和油箱内部的电加热元件之间预留了15mm以上的安全间隙，避免加热元件的高温直接传导到传感器本体，导致传感器内部的压电陶瓷元件温度过高，影响检测精度与使用寿命。
