VMC加工中心用铣削装夹定位块结构

在立式加工中心（VMC）的常规铣削、钻削工序里，很多中小尺寸坯料的装夹一直是影响加工节拍的核心痛点——通用平口钳的夹持范围有限，定制专用夹具又会拉高小批量加工的工装成本，这类铣削块夹具就是针对这一现场痛点开发的实用装夹组件。从实际使用场景来看，这类夹具主要适配立式加工中心工作台的T型槽安装基准，不需要额外改造工作台结构，通过侧边的两个定位销孔就能快速完成在工作台上的定位锁紧，安装边界控制在紧凑的块体尺寸范围内，不会占用过多工作台行程空间，给刀具走刀留出足够的安全避让距离。

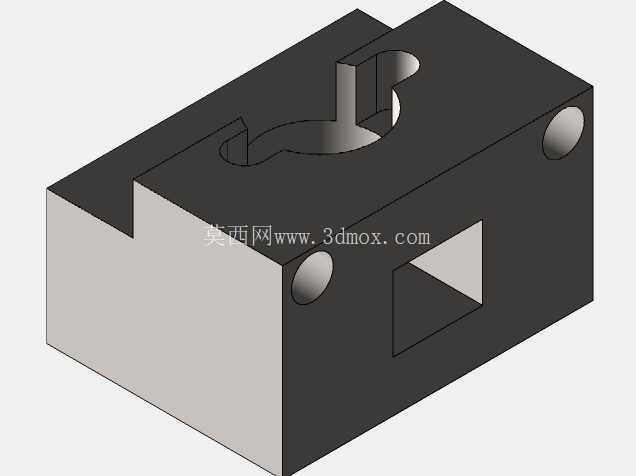

从功能特性上看，这款铣削块的核心作用是在批量加工小型零件时，快速完成坯料的定位与夹紧，替代传统的压板多点锁紧操作，减少装夹找正的辅助时间。块体顶面开设的异形卡槽结构，是针对特定轮廓坯料设计的定位型面，坯料放入卡槽后能自动完成X、Y两个方向的位置限定，不需要反复打表找正，配合侧面的方形避让槽，可以在一次装夹中完成坯料多个面的铣削、钻孔加工，避免二次装夹带来的位置度误差。块体采用分体式的高低阶结构设计，高阶部分作为主要的定位基准面，平面度控制在铣削加工的常规精度范围内，低阶部分预留出刀具的下刀空间，防止加工过程中刀具直接切削到夹具本体，延长夹具的使用寿命。

设计思路上，这款夹具没有采用复杂的气动或液压夹紧结构，完全依靠机械结构的型面配合完成定位，整体结构简单可靠，日常维护只需要定期清理卡槽内的切屑，不需要额外的动力源配套，非常适合小型加工车间的小批量多品种生产场景。块体两侧的圆形定位销孔采用标准销孔尺寸设计，可以和工作台上的标准定位销快速配合，安装时只需要将两个销孔对准工作台上预先装好的定位销，再用T型螺栓从底部锁紧即可完成固定，整个安装过程不需要复杂的调试，普通机床操作人员就能快速完成换装。

从实际加工的适配性来看，这款夹具主要适配立铣刀、钻头等常规刀具的加工工况，在铣削平面、钻孔、镗孔等工序中都能保持稳定的夹持力，块体的壁厚经过受力校核，在常规铣削切削力的作用下不会发生形变，保证装夹的刚性。侧面的方形通槽除了避让刀具之外，还可以作为排屑通道，加工过程中产生的切屑可以顺着槽体排出，不会堆积在定位型面内影响坯料的定位精度。顶面的卡槽轮廓是根据常见小型零件的坯料外形设计的，对于轮廓相近的坯料都有一定的适配性，不需要针对每一种零件单独制作夹具，有效降低了小批量加工的工装投入成本。

在实际生产现场，这类铣削块夹具通常会和通用平口钳配合使用，对于平口钳无法稳定夹持的异形小零件，就可以采用这类专用定位块完成装夹，不需要占用设备的长时间停机调试时间，换装时间可以控制在十分钟以内，有效提升设备的实际加工利用率。块体的整体外形采用方正的矩形结构，存放时可以直接摆放在工装架上，不需要专门的存放工位，日常管理也比较方便。定位型面的边缘做了微小的倒角处理，方便坯料快速放入卡槽，不会因为边缘的毛刺导致坯料无法安装到位，细节设计完全贴合现场操作的实际需求。
