REES52红外避障测距传感器结构设计

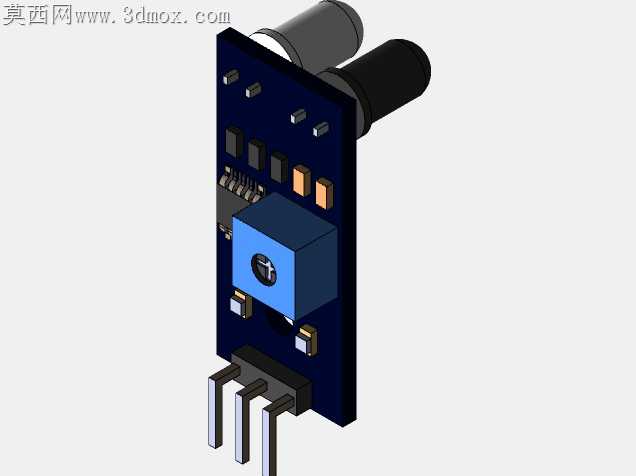

小尺寸红外测距模块在嵌入式实训项目里最容易被忽略的就是接插端的应力隐患，很多学生搭完小车跑两次就出现引脚脱焊、探头歪掉的问题，本质是建模阶段没给结构件留足装配缓冲空间。这款REES52避障传感器的结构设计里，PCB基板边缘特意给两个圆柱红外探头做了嵌入式卡槽，探头根部和基板接触的位置加了0.2mm的环形凸台限位，不用额外打胶就能把探头的径向晃动量控制在0.1mm以内，就算安装时不小心碰到探头外壳，也不会把力直接传到焊盘上扯脱锡点。板载的蓝色电位器放在基板靠近引脚的一侧，旋钮顶面比周边的贴片电容、电阻高出1.5mm，调试时用小号一字螺丝刀就能直接拧动，不用特意避开周边元件，也不会因为螺丝刀打滑刮掉周边元件的焊锡。三个直插引脚的根部做了加宽的焊盘补强，引脚伸出基板的长度统一留了8.5mm，刚好能插在标准面包板或者2.54mm间距的排母上，插到底之后引脚末端和排母底部还有1mm的余量，不会出现插不到位导致的接触不良。黑色的PCB基板上，元件排布特意把大体积的电解电容、探头放在基板上半部分，轻小的贴片电阻、芯片放在下半部分靠近引脚的位置，整个模块的重心落在三个引脚围成的三角形区域内，插在小车控制板上不会因为重心偏外出现倾斜，跑起来遇到颠簸也不容易松脱。探头的发射和接收端做了12度的夹角校准，建模时把两个探头的光轴交汇点设在前方18cm的位置，刚好匹配常用的智能小车避障检测距离，不用后期再调整探头角度就能拿到稳定的检测效果。板上的电源指示灯位置特意设在基板侧边，安装在小车支架上之后，从侧面就能直接看到供电状态，不用凑到模块正面查看。电位器的调节行程和检测距离的对应关系也在结构上做了隐性限位，旋钮拧到两端时不会碰到周边的元件，不会因为用力过大把电位器拧坏。整个模块没有多余的突出结构，安装时可以直接用M2的螺丝穿过基板上预留的两个安装孔固定在支架上，安装孔周边没有走线，螺丝拧上去不会刮伤线路造成短路。
