ESP32开发板排针焊接辅助阻焊定位件

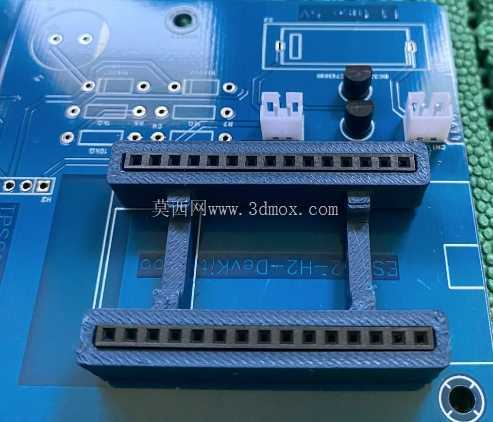

　　在嵌入式硬件开发、小批量电路板试制场景中，排针焊接的垂直度、引脚间距一致性一直是手工焊接环节的常见痛点，尤其是ESP32-H2-DevKit-Lipo、ESP32-DevKit M1这类双列排针对称布局的开发板，一旦焊接前排针摆放偏移，轻则导致排针歪斜无法匹配对应排母座，重则出现相邻引脚焊锡桥接短路，返工过程中还容易烫坏板载元器件、损伤PCB焊盘。这款阻焊定位件正是针对这类开发板的排针焊接工序设计的辅助工装，使用时可以直接将两排排针预先卡入定位件的对应槽位，再整体扣合到开发板的排针焊盘位置，无需额外手扶固定就能保证排针与PCB板面保持垂直，同时每一个引脚的位置都能精准对准对应的焊盘孔位。

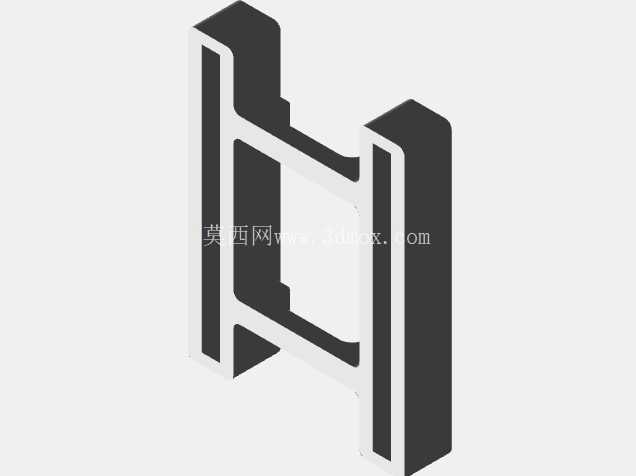

　　从结构设计来看，定位件采用上下两层平行的限位横梁结构，横梁上的槽位完全匹配对应型号开发板的排针间距、排针引脚宽度，槽位深度刚好可以卡住排针的塑料基座部分，不会过度遮挡焊盘位置，焊接时烙铁头可以顺畅接触焊盘与引脚，不会因为工装遮挡导致虚焊、漏焊。中间的支撑立柱将两层横梁连接为整体，保证整个工装的结构刚性，卡入排针后不会出现横梁变形导致的排针偏移，同时立柱的位置特意避开了开发板上的板载元器件，比如板上的电容、接线座、按键等凸起部件，扣合后工装与PCB板面之间留有足够的避让间隙，不会压伤板上的贴片元件。

　　在实际使用场景中，不管是个人开发者手工焊接少量开发板，还是小批量试产阶段的手工补焊工序，这款定位件都能大幅降低排针焊接的对位难度，不需要反复调整排针位置，焊接完成后待焊锡冷却，直接将定位件从排针上拔出即可，不会与焊锡、排针发生粘连，可以重复使用。设计过程中重点考量了安装边界的匹配度，定位件的整体外轮廓尺寸略小于开发板上排针区域的可用空间，不会超出PCB板边缘，两侧的横梁长度刚好覆盖整排排针的全部引脚，不会出现首尾引脚没有限位导致的歪斜问题；槽位的宽度公差控制在合理范围，既可以顺畅卡入标准尺寸的2.54mm间距排针，又不会因为间隙过大导致排针出现晃动偏移。不同于通用型的排针焊接辅助工具，这款定位件是完全对应特定型号开发板的焊盘位置做的适配，不需要用户自行调整对位，扣合后即可直接焊接，对于经常需要焊接该系列开发板的开发者、硬件试制岗位来说，能有效提升焊接良品率，减少因为排针焊接不良导致的板子报废问题。另外，阻焊层的设计也考虑到了焊接过程中的锡渣防护，工装贴合PCB的一面做了平整处理，焊接时飞溅的锡渣会被工装挡住，不会落到板上其他元器件的引脚之间造成隐性短路，焊接完成后清理板面也更加方便，不需要特意去清理排针周边缝隙里残留的锡珠。

　　从结构强度角度看，整体采用一体化的结构设计，没有额外的拼接部件，多次插拔使用也不会出现松动、断裂的问题，适配的排针长度覆盖常用的直插排针规格，不管是长针还是短针版本的排针，都可以通过这个定位件实现精准固定，不会因为排针长度差异影响定位效果。在实际焊接操作时，用户可以先将两排排针分别插入定位件的上下横梁槽位，确认排针的塑料基座完全贴紧横梁内侧，再将排针对准PCB上的焊盘孔插入，稍微按压定位件让排针引脚完全穿过焊盘孔，此时排针会在定位件的限位下保持与PCB垂直，翻转PCB板面焊接时也不会出现排针滑落、偏移的问题，焊接完所有引脚后，待焊锡完全冷却凝固，捏住定位件的两侧支撑立柱轻轻向上拔出即可，整个操作过程不需要额外的辅助固定工具，单人即可快速完成排针焊接作业，相比传统的手扶对位、胶带固定的方式，操作效率提升明显，焊接后的排针整齐度也能得到很好的保证，完全可以满足后续排母对接、模块堆叠的装配精度要求。
