壁挂式平板支撑挂架结构设计

日常办公、家居墙面收纳场景中，平板设备的闲置放置一直是容易被忽略的细节，不少使用者习惯将平板随意放置在桌面，既占用操作空间，也容易在拿取其他物件时磕碰滑落，造成屏幕或边框损伤。这款壁挂式平板支撑挂架，正是针对墙面垂直空间利用需求开发的小型承载构件，适配多数常规尺寸的平板电脑竖向放置需求，可安装在办公桌侧立面、墙面、柜体侧板等垂直平面上，为平板提供稳定的搁置点位，释放桌面操作空间的同时，也能让平板作为固定信息展示终端使用，比如在工位旁挂置平板显示待办日程、生产工位旁挂置平板展示作业指导文件、厨房区域挂置平板显示菜谱内容，都能通过这款挂架实现便捷的固定支撑。

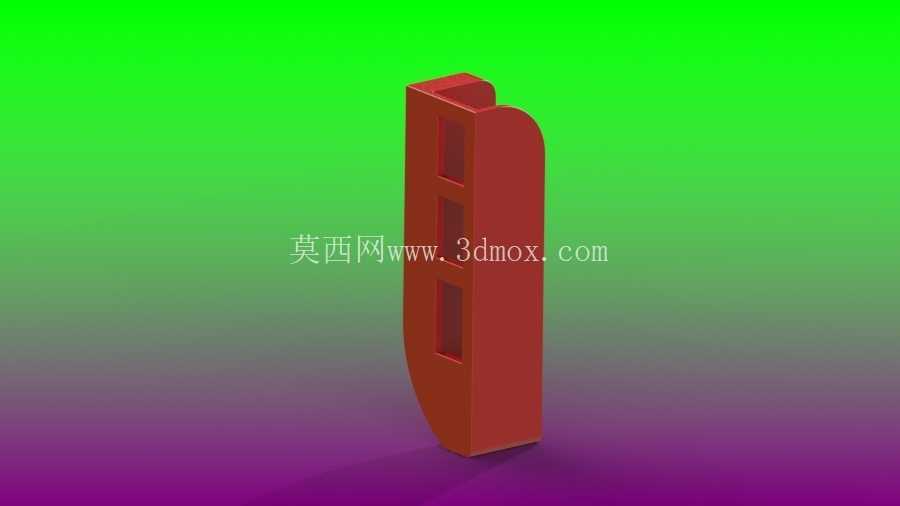

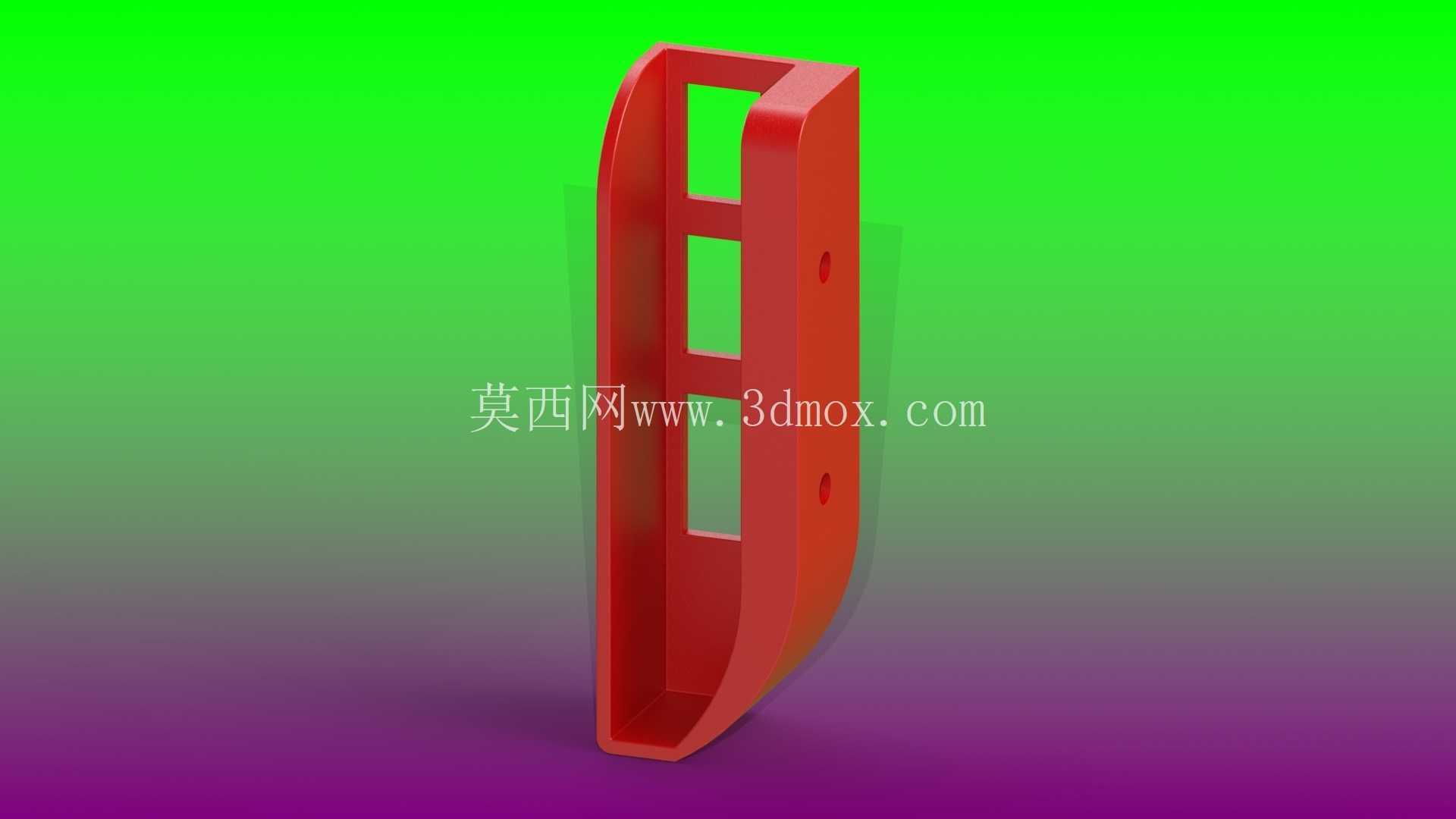

从结构设计逻辑来看，这款挂架采用一体化弯折成型的主体结构，整体为单侧带承托底沿的长条形构件，主体立面设置三个等距分布的矩形镂空槽，这部分镂空并非单纯的装饰设计，一方面能够减少打印成型时的材料消耗，降低构件整体自重，另一方面也能在挂架承托平板时，为平板背面预留足够的散热间隙，避免平板长时间放置时背面热量积聚，影响设备运行稳定性。挂架与安装面贴合的侧边预留了两个沉头安装孔，孔位沿构件竖向中轴线对称分布，安装时可通过自攻螺丝或膨胀胶粒将挂架固定在垂直安装面上，沉头孔的设计能够让螺丝头部完全没入构件表面，不会突出剐蹭平板背面，避免设备外壳出现划痕。承托底沿做了向内收的圆弧过渡处理，既能够兜住平板的下边缘，避免平板向外滑落，圆弧过渡也不会在平板边框上留下硬接触的压痕，对设备外壳的防护更友好。

考虑到3D打印成型的工艺特性，这款挂架的壁厚做了均匀化处理，整体壁厚保持在2.5mm-3mm区间，既能够保证承托常规平板重量时的结构强度，不会出现承托部位弯折变形的问题，也能避免打印过程中因壁厚差异过大出现的翘曲、填充不均等成型缺陷。挂架的整体竖向高度适配10-12英寸平板的侧边支撑需求，承托深度控制在18mm左右，既能够保证足够的咬合深度防止平板倾倒，也不会因为承托沿过深遮挡平板屏幕的显示区域。安装时需要注意，两个安装孔的中心距为80mm，固定前需要确认安装面的承重能力，若是安装在石膏墙或轻质隔墙上，需要搭配对应的膨胀锚栓使用，避免挂架承重后脱落；若需要在对称位置安装同款挂架实现平板横向放置，只需将原模型镜像处理后打印即可，镜像后的构件孔位、承托结构完全匹配，无需额外调整尺寸。

实际使用过程中，这款挂架除了承托平板电脑之外，也可适配厚度在12mm以内的轻薄笔记本、数位板、小型显示面板等设备的壁挂放置，构件边缘全部做了R1的圆角处理，没有尖锐棱角，日常拿取设备时不会划伤手部。挂架的主体立面做了微向内倾的3度倾角设计，平板放置后会自然向安装面方向倾斜，不会出现向外倾倒的趋势，即使是轻微的触碰也不会导致设备滑落，相比垂直立面的挂架结构，这个微小的倾角能够大幅提升放置状态的稳定性，同时也能让使用者在站立视角下更清晰地看到平板屏幕的显示内容，减少屏幕反光带来的视觉干扰。
