工业通风用轴流式排气扇结构设计

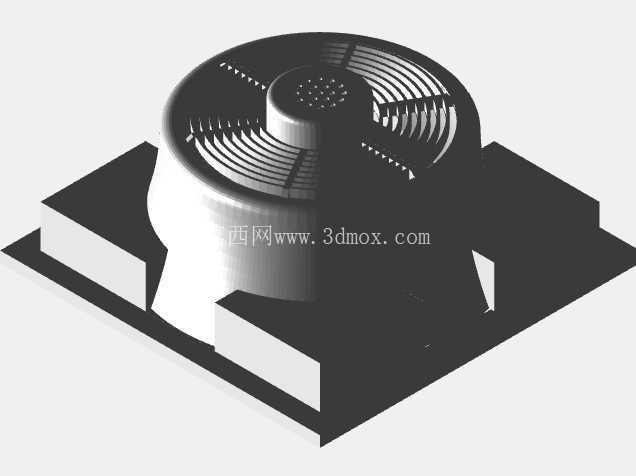

　　在工业厂房通风、机柜散热、设备配套排风这类场景里，排气扇是最基础也最考验结构合理性的通用部件，很多刚入行的结构工程师做这类产品建模时，容易只盯着叶片曲面做文章，忽略安装适配、气流组织和实际装配的边界问题，这套排气扇的三维结构，刚好把这些容易遗漏的工程细节都做了完整还原。先从安装边界说起，这套结构采用的是方形平底安装座设计，四个方向的凸台安装位预留了标准紧固件的过孔空间，安装面和风机主体的衔接处做了渐变式的导流过渡，没有直角突变的结构，既可以减少安装面的应力集中，也能避免气流在机壳底部形成涡流区，实际安装时不管是嵌装在墙体预留孔、机柜侧板，还是通过支架固定在设备排风端，都不需要额外做转接结构，安装座的厚度经过受力校核，长期运行不会因为风机振动出现固定位开裂的问题。再看核心的风叶与轮毂结构，叶片采用的是等变截面扭曲设计，从叶根到叶顶的安装角逐步递减，这种设计不是为了追求外观的流线感，而是为了匹配不同半径处的线速度差，让整个叶道里的气流流速更均匀，减少叶尖涡流带来的气动噪声和效率损失；轮毂部分做了内凹的导流帽结构，中心区域的密集小孔是电机轴的安装定位孔与散热孔，既可以保证风叶和驱动电机轴的同轴度，避免运行时出现动平衡超差的问题，也能让部分气流穿过轮毂区域带走电机运行产生的热量，延长驱动部件的使用寿命。

　　机壳部分的环形导风罩和风叶的径向间隙控制在合理区间，间隙过大会导致叶顶回流损失，降低排风效率，间隙过小则容易因为加工误差、运行振动出现风叶刮蹭机壳的故障，导风罩外圈的环形格栅结构，一方面可以阻挡大尺寸异物进入风叶区域造成设备损坏，另一方面也能对出风气流做一定的整流，让排出的气流方向更集中，减少扩散带来的动压损失。很多人做这类通风部件建模时，会忽略底座和机壳衔接处的支撑结构，这套模型里的支撑筋采用的是大圆角过渡的厚壁结构，不是简单的直角连接，实际生产中不管是采用注塑成型还是压铸工艺，这种结构都能减少成型时的缩痕、应力集中问题，装配时也能更好地承受风机运行的振动载荷，不会出现支撑部位断裂的问题。

　　从功能适配的角度来说，这套结构的气动布局可以适配常规的工业通风场景，不管是厂房的正压送风、设备机柜的热量排出，还是狭小空间的空气置换，都能满足基础的性能要求，建模时的结构比例完全按照实际工程尺寸还原，叶片的曲面曲率、机壳的壁厚、安装孔的间距都符合通用通风设备的设计规范，做结构设计参考时，可以直接提取相关的安装尺寸、配合间隙作为设计依据，不需要再重新做比例换算。另外要注意的是，这类排气扇的结构设计里，动平衡的预留结构很重要，轮毂上的定位结构可以方便后期做动平衡校正时添加配重块，不需要额外在风叶上打孔去重，减少对叶片气动外形的破坏；导风罩和安装座的衔接处做了密封槽的预留空间，实际安装时可以加装密封胶条，避免出现安装缝隙的漏风问题，提升整体的排风效率。

　　很多新手设计师在做同类产品时，往往会把叶片的曲面做的过于复杂，忽略了实际加工的可行性和气动效率的平衡，这套结构的叶片曲面没有做多余的造型变化，所有的型线变化都是服务于气流流动的需求，没有为了外观牺牲性能的设计，整体的结构拆分也完全符合实际装配逻辑，风叶、轮毂、导风罩、安装底座的配合关系清晰，没有出现干涉或者无法装配的结构问题，不管是用于气动性能的仿真分析，还是用于结构教学的演示案例，都能完整还原排气扇这类产品的设计逻辑和工程细节，帮助从业者理解通风设备设计里，性能、结构、安装、工艺这几个维度的平衡思路，避免陷入只看外观不重实际工程需求的设计误区。
