流体输送用离心泵壳体叶轮结构设计

在市政供水、工业循环水系统、化工流体输送、农田排灌等场景中，离心泵是应用覆盖度最高的流体输送设备，其核心做功部件的结构合理性直接决定整机运行效率、汽蚀余量与运行稳定性，本次呈现的结构完整还原了离心泵过流部件的核心几何特征，可作为结构设计参考、原理演示教具或流体力学仿真分析的基础几何载体。

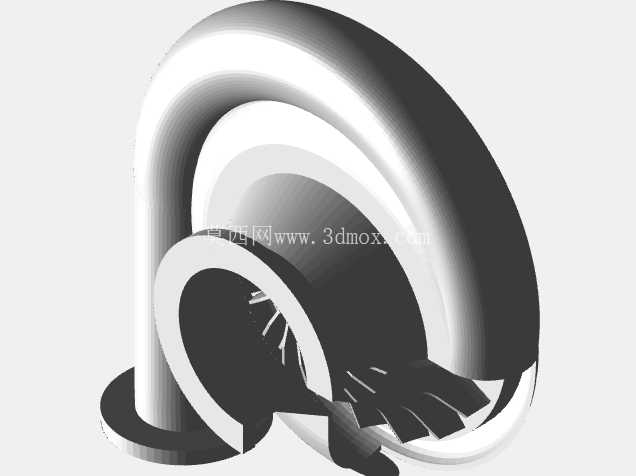

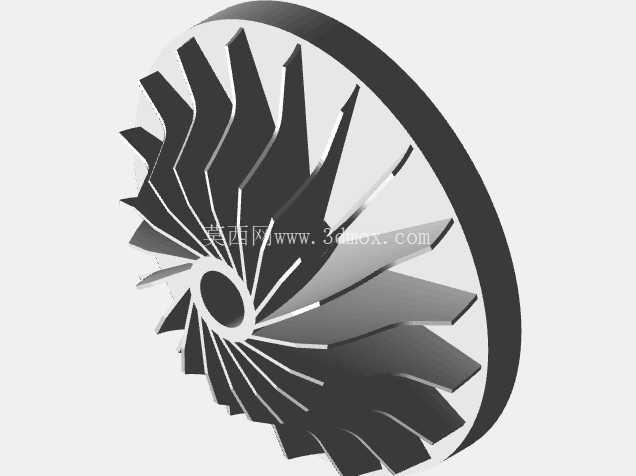

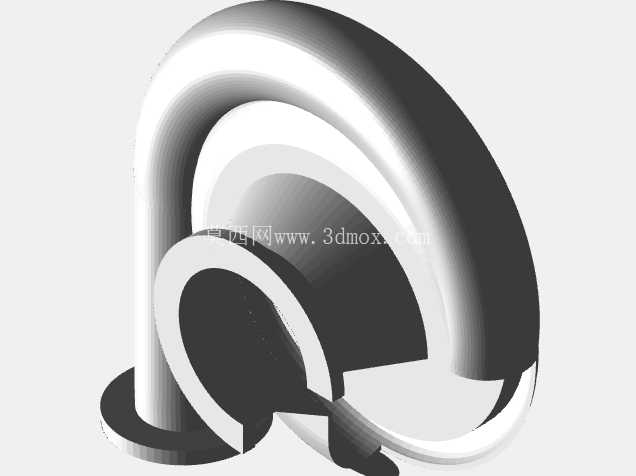

从结构组成来看，模型完整还原了离心泵的两大核心部件：蜗壳式泵体与闭式叶轮。蜗壳采用螺旋形压水室结构，流道截面从隔舌位置开始沿叶轮旋转方向逐步扩大，这种结构设计的核心作用是收集叶轮甩出的高速流体，同时将流体的部分动能平稳转化为压能，降低流道内的水力损失；蜗壳的进出口连接段做了平滑过渡处理，避免流道截面突变引发的局部涡流，隔舌位置的间隙取值参考了常规清水离心泵的设计规范，既保证容积效率不会因间隙过大出现过多回流，也避免间隙过小引发叶轮与泵体的刮擦风险。叶轮部分采用后弯式叶片设计，叶片数量匹配常规小流量离心泵的配置，叶片型线为空间扭曲曲面，可适配流体从轴向进入叶轮后转向径向流出的流动轨迹，减少叶片入口处的冲击损失；叶轮前后盖板的厚度做了等强度优化，轮毂位置的轴孔结构预留了键槽安装空间，可匹配标准平键实现与泵轴的扭矩传递，叶轮入口端的口环位置做了凸台结构，用于安装密封环以控制叶轮与泵体之间的泄漏量。

从设计思路层面，该结构在建模时优先保证过流部件的水力尺寸准确性，所有流道的曲率变化均做了连续性检查，避免出现尖角、折面等不符合实际加工工艺与流体流动规律的几何特征。泵体的进出口法兰连接尺寸参考了通用管路法兰标准，安装时可直接匹配同通径的工业管路，无需额外做转接结构设计；泵体底部的支撑脚结构预留了地脚螺栓安装孔位，安装时可通过螺栓将泵体固定在混凝土基础或钢制机架上，支撑脚的位置设置在泵体重心下方，可降低运行过程中的振动幅度。叶轮的动平衡校验结构也在模型中有所体现，前后盖板的外缘位置预留了去重余量，实际生产中可通过动平衡试验去除多余材料，将叶轮的剩余不平衡量控制在标准允许范围内，避免高速旋转时出现过大振动。

在实际工程应用中，这类结构的离心泵可输送清水或物理化学性质与水相近的介质，适用介质温度范围覆盖常规常温供水场景，也可通过调整过流部件材质适配带有轻微腐蚀性的工业介质。模型中完整呈现的装配关系可帮助设计人员快速理解离心泵的内部结构逻辑，在做改型设计时，可直接基于该几何调整叶轮出口宽度、叶片出口角、蜗壳基圆直径等核心参数，快速完成不同流量、扬程参数的泵型方案推导；在教学场景中，该结构可用于拆解演示离心泵的工作原理，帮助学习者直观理解流体在泵内的流动路径，以及各部件对应的功能作用；在流体仿真分析场景中，可直接提取模型的内流道几何，划分网格后开展流场仿真，验证不同工况下的泵内压力分布、速度分布与水力效率，为结构优化提供数据支撑。

需要注意的是，该结构为原理性结构展示，实际工程应用中还需根据具体工况参数调整密封结构形式、轴系支撑结构与材质选型，比如输送高温介质时需在泵体上增加保温夹套结构，输送含固体颗粒的介质时需调整叶片型线与过流部件材质以提升耐磨性，这些细节可在基础结构上根据实际需求做拓展设计。
