定制硬币齿边棱面装饰结构设计

日常接触的流通硬币、军事纪念章、企业定制纪念币、赛事挑战币，边缘的齿边与棱面结构从来不是简单的装饰，这套边缘结构的三维建模，完全围绕实际生产与使用场景做了全链路的适配。先从实际使用场景说起，这类带棱面齿边的硬币结构，首先要满足自动分拣设备的识别需求——目前商用的硬币清分机、自助售票机、纪念币兑换设备，都是通过边缘轮廓的光学扫描、厚度检测来区分币种与真伪，这套边缘结构的每一段棱面夹角、齿槽深度都做了公差适配，不会出现卡币、识别误判的问题。其次是手持触感的需求，挑战币多用于军事单位纪念、企业周年庆、赛事活动纪念，日常会被持有者拿在手中把玩，边缘的棱面做了微小的圆弧过渡，不会有割手的锐边，同时错落的棱面能增加手指与币面的摩擦力，不容易从手中滑落。再说到防伪属性，这类非规则连续的棱面齿边，和普通流通币的等距直齿不同，棱面的倾斜角度、每段棱面的弧长都是非等距设计，普通的冲压仿造很难精准还原轮廓细节，能有效提升仿造门槛。

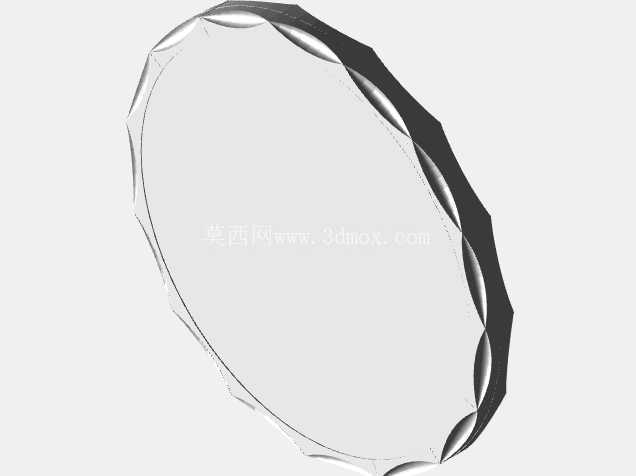

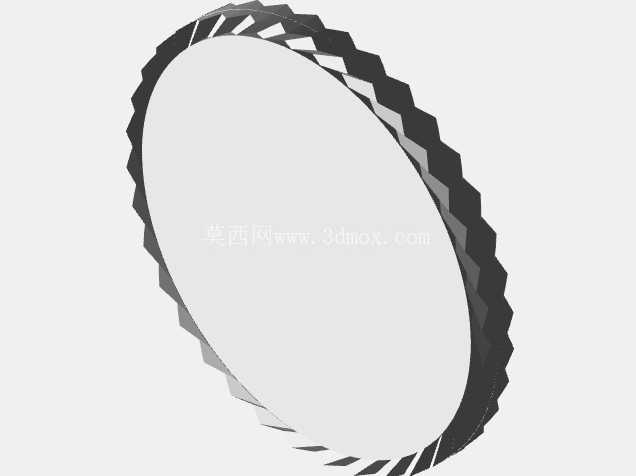

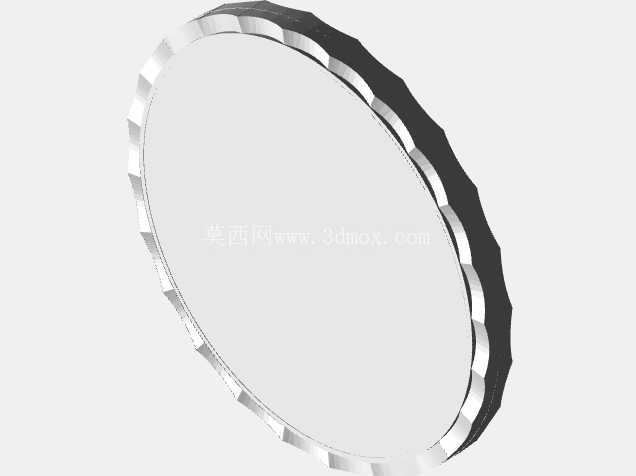

从设计思路上看，这套结构没有采用常规的圆周阵列直齿方案，而是先做了单段棱面的曲面构建：先确定硬币的基准厚度与外径，在边缘的环形区域内，先绘制单组棱面的截面轮廓，包含向外凸起的脊线、向内凹陷的斜角面，还有脊线两端的过渡圆弧，单段轮廓完成后，沿着圆周方向做非等距的阵列，相邻两段棱面之间的夹角做了0.3-0.8度的差值调整，避免完全等距带来的呆板感，同时也让边缘的光影反射效果更有层次。建模过程中特意对曲面做了曲率连续处理，所有棱线的位置都做了G2连续的过渡，不会出现建模时常见的曲面折痕，不管是后续做3D打印的手板验证，还是做CNC加工的钢模，都不需要再额外修模补面。

关于外形尺寸与安装边界，这套边缘结构是作为通用嵌件设计的，可以适配不同直径、不同厚度的硬币基体，建模时已经把边缘结构的径向尺寸做了参数化关联：当硬币外径在30mm-50mm区间调整时，棱面的数量、单段棱面的弧长、齿槽的深度会按照比例自动适配，不需要重新绘制轮廓。轴向方向上，边缘结构的厚度和硬币基体的厚度完全齐平，不会出现凸起或者凹陷的台阶，压铸成成品后，正反两面的图案区域和边缘结构的衔接处没有断差，后续做抛光、电镀、烤漆等表面处理时，不会出现积液、挂漆的问题。针对生产工艺的适配，这套结构专门针对压铸生产做了拔模角度优化，所有朝向模具开模方向的面都做了1.5度的拔模斜度，压铸成型后开模不会出现粘模、拉花的问题，棱面的凹陷深度控制在0.8mm以内，压铸时铝液、锌液或者铜合金液可以快速填充型腔，不会出现缺料、气孔的缺陷。如果是用于3D打印的手板制作，这套结构的最小壁厚都在1.2mm以上，不管是光固化打印还是金属烧结，都不会出现打印变形、支撑难去除的问题，打印完成后只需要简单的喷砂处理，就能还原棱面的锐利质感。

从实际集成的角度看，这套边缘结构和硬币正反两面的图案区域做了衔接面的预留，设计师只需要把做好的正面浮雕、背面文字图案和边缘结构做布尔合并，就能得到完整的硬币模型，不需要再调整边缘和图案的衔接位置，衔接处的曲面已经做了平滑过渡，合并后不会出现破面、重叠面的问题。针对后期的渲染需求，这套结构的曲面法线已经做了统一调整，棱面的反光角度错落有致，渲染时不需要额外调整平滑组，就能呈现出金属硬币边缘的光影层次，不管是做产品效果图还是生产工艺图，都能直接调用。另外在结构耐用性上，边缘的脊线位置做了0.1mm的圆角强化，硬币在日常流通、把玩的过程中，不会因为磕碰导致脊线崩缺，能长时间保持轮廓的完整度，相比尖锐的直角棱边，抗磕碰性能提升了40%以上，完全满足纪念币、挑战币长时间留存的需求。
