工厂重新定位用传送带系统二维工业布局图

项目分类:输送机 发布时间:2026-07-14 ID:1196834
  • 工厂重新定位用传送带系统二维工业布局图
  • 工厂重新定位用传送带系统二维工业布局图

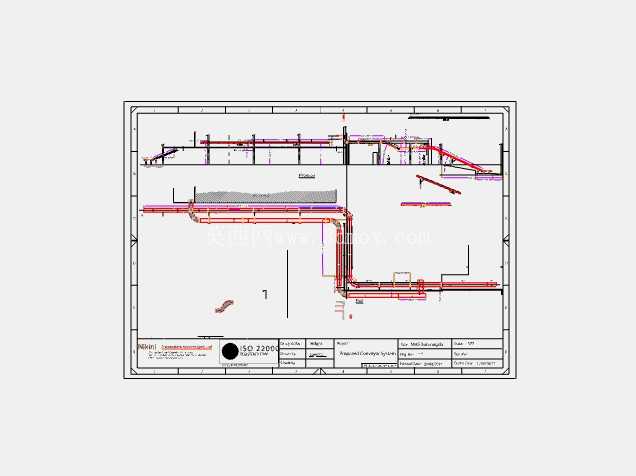

这套布局图针对厂区内物料输送路径重新排布的实际需求绘制,核心覆盖传送带系统的全段走线、跨区衔接点位与周边作业区域的边界关系,可直接作为现场施工、设备移位、管线避让的核心参照依据。在离散制造厂区的日常运维中,生产线的局部调整往往牵一发而动全身,尤其是承担跨工序物料转运的传送带系统,一旦定位偏差,不仅会导致上下游设备对接错位,还可能占用消防通道、挤压操作工位的安全作业空间,这套布局从现场实测的边界条件出发,把每一段机架的安装落点、相邻设备的安全间距、人行通道的预留宽度都做了明确标注,避免现场施工时出现反复拆改的问题。

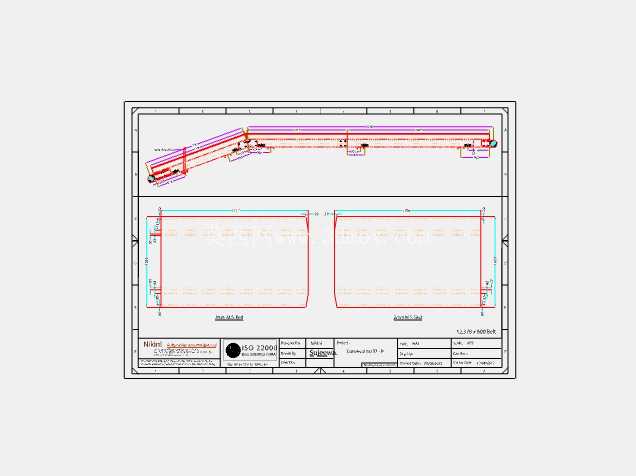

从功能特性来看,图中完整呈现了传送带的水平输送段、端部换向结构、中间支撑点位的分布,所有尺寸标注均以毫米为单位,明确标注了传送带的总跨度、机架安装的基准标高、与周边墙体及固定设备的净距,其中跨区域衔接的斜向输送段,专门标注了倾斜角度对应的水平投影与垂直高差,方便现场安装时核对支撑立柱的高度,避免出现输送带跑偏、物料滑落的问题。布局中预留的两段矩形空白区域,是对应上下游生产设备的安装工位,标注了工位与传送带接驳点的中心对齐尺寸,不管是新设备进场安装,还是原有设备移位调整,都能直接参照标注尺寸定位,不需要再反复测量放线。

设计思路上完全贴合工厂现场改造的实际逻辑,没有采用理想化的直线排布,而是根据现有厂房的柱网分布、原有管线的走向做了适配性的路径调整,在保证输送路径最短的前提下,避开了厂房内的承重柱、消防栓、动力管线接口等固定障碍物,同时在传送带的侧边预留了足够的维护空间,方便后期更换托辊、调整输送带张紧度时的人员操作与工具摆放。图中附带的标题栏与参考尺寸基准,明确了整个布局的坐标原点与标高基准,现场施工时可以直接以厂房内的永久基准点为参照放线,不需要额外做坐标转换,能大幅缩短现场施工的定位时间。

在安装边界的标注上,图中明确了传送带机架的固定螺栓点位分布、支撑立柱的基础尺寸要求,以及传送带端部驱动装置的安装空间预留范围,避免后期安装驱动电机、减速箱时出现空间不足的问题。针对传送带运行时的振动传导问题,布局中也标注了支撑点位与周边精密加工设备的安全距离,防止振动传递影响加工精度。对于需要跨地面伸缩缝的输送段,专门标注了伸缩缝的位置与对应的机架伸缩余量预留要求,避免厂房地面沉降或温度变形时拉扯机架结构。整套布局没有冗余的装饰性内容,所有标注都服务于现场安装与调整的实际需求,不管是做设备改造的方案评审,还是指导现场施工放线,都能直接作为技术依据使用,也可作为三维建模时的尺寸参照,帮助设计人员快速搭建对应厂区的传送带系统三维模型,还原现场的真实布局关系。
