带散热鳍片结构的工业电动马达三维设计

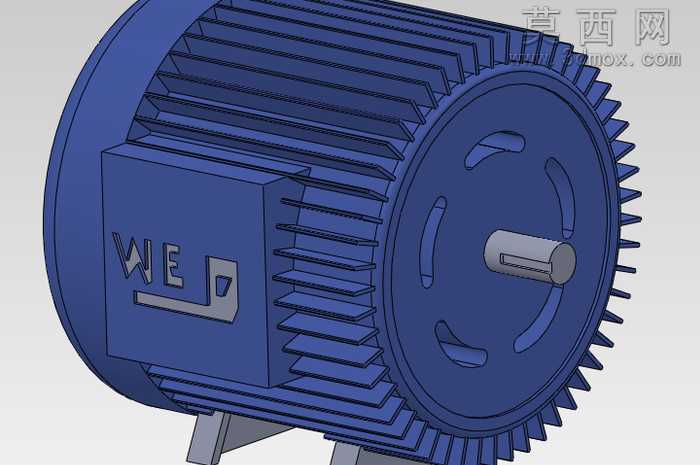

本作品为工业用电动马达的三维参数化设计模型，采用SolidWorks完成全流程建模，整体还原了异步电动机的经典外观与核心结构特征。建模过程中首先以旋转凸台命令生成电机的圆柱形主体基座，随后通过线性阵列结合圆周阵列的方式，精准排布外壳表面的轴向散热鳍片，每一片鳍片的厚度、倾斜角度与间距都参考工业量产电机的散热设计规范，保证模型结构符合真实产品的空气对流散热逻辑，避免了阵列特征出现的形变、错位问题。模型前端的端盖部分采用拉伸切除命令加工出均匀分布的通风槽，既还原了真实电机端盖的减重与通风功能，也通过对称式的切除特征保证端盖的结构平衡性，端盖中心位置建模了伸出的输出轴，轴体上的键槽特征通过拉伸切除精准制作，尺寸符合标准传动件的配合公差要求，能够直观展示电机与外接负载的传动连接方式。电机侧面的接线盒部分采用独立的凸台拉伸建模，表面的标识特征通过包覆命令实现，还原了真实电机接线盒的防护结构与标识设计，底部的安装支脚采用带拔模角度的拉伸特征制作，支脚上的安装孔位通过异形孔向导命令生成，孔位间距与孔径匹配标准电机的安装尺寸规范。材质渲染阶段，电机主体外壳赋予深蓝色哑光工程塑料质感的材质，模拟工业电机常用的喷塑漆面效果，输出轴部分赋予银灰色金属材质，添加轻微的粗糙度模拟机加工金属的表面质感，散热鳍片的边缘做了细微的倒角处理，避免尖锐棱角带来的不真实感，整体渲染效果层次分明，能够清晰区分电机的不同结构部件。设计过程中优先保证模型的参数可编辑性，所有特征均保留完整的建模历史，使用者可以通过修改关键参数快速调整电机的功率规格、安装尺寸，适配不同的机械设计场景，模型的各部件之间添加了合理的装配配合关系，不存在特征干涉、错位的问题，既可以作为机械设计教学的演示案例，也能够用于自动化设备、传动系统的装配模拟，帮助设计者快速完成动力端的布局设计，直观展示电动马达的外部结构与安装逻辑。
