380V工业电动马达外观结构三维设计

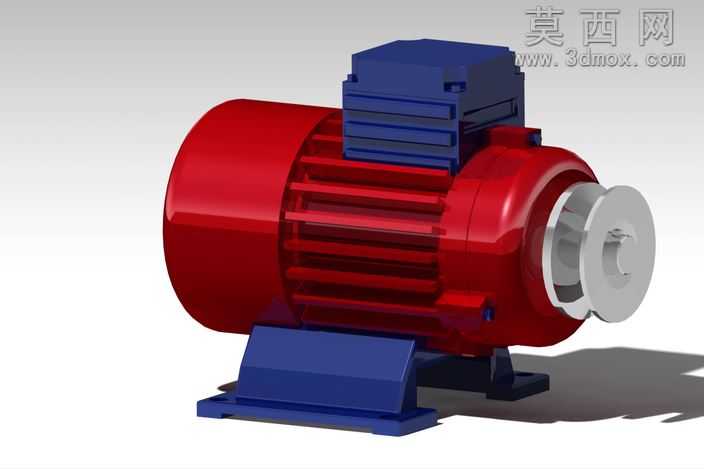

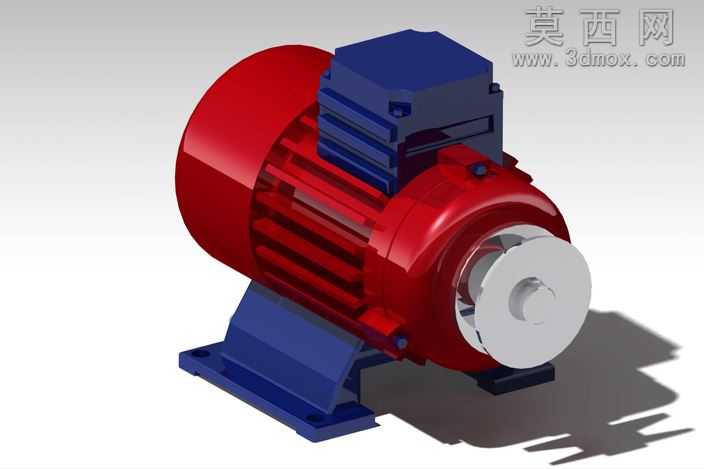

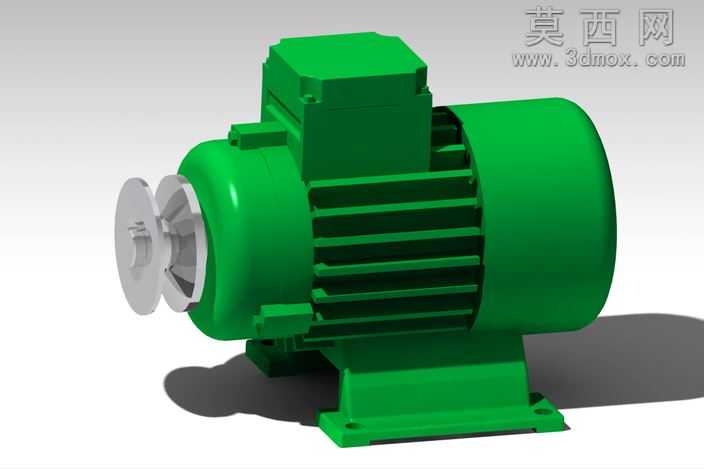

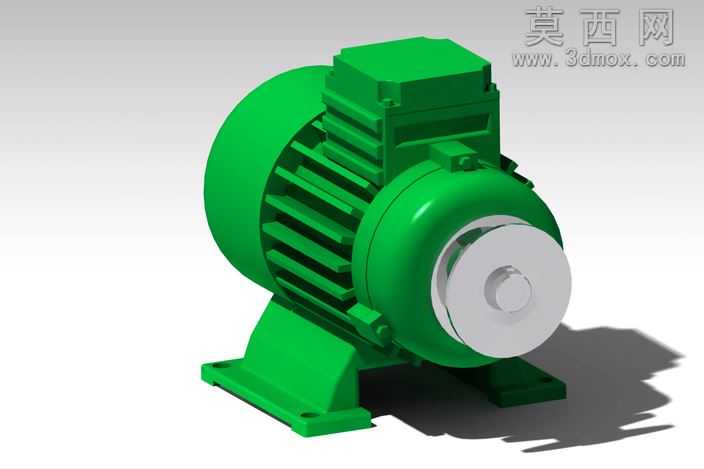

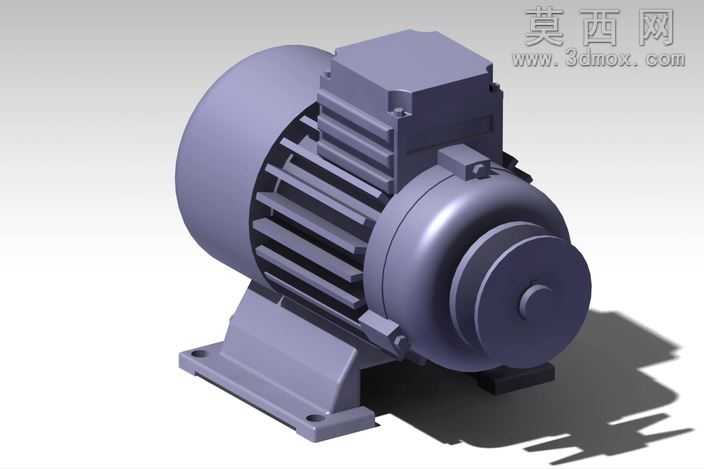

本作品为380V工业电动马达的三维建模设计成果，建模过程依托主流三维CAD软件完成，整体采用1:1等比例还原工业常用低压三相异步电动机的外观与基础结构特征。建模阶段首先搭建参数化草绘基准，以电机中心轴为核心参考轴线，依次完成定子外壳、前端盖、后端接线盒、底部安装底座、输出轴端连接结构的特征搭建：定子外壳部分采用旋转凸台结合阵列散热筋的建模方式，还原电机壳体轴向排布的散热结构，保证外观还原度的同时保留结构的可编辑参数；顶部接线盒采用凸台拉伸与倒角结合的方式，还原工业电机接线舱的方正造型与边角防护结构；底部安装底座通过拉伸切除完成安装固定孔位的建模，匹配标准工业电机的安装尺寸逻辑；输出轴端还原了轴伸、键槽与端盖密封的基础结构，清晰呈现电机动力输出端的装配关系。材质与渲染阶段，针对不同部件匹配对应工业材质属性：定子外壳与接线盒、安装底座采用铸铁喷塑材质，分别赋予红、蓝两种工业设备常用的防护漆材质效果，还原漆面的哑光磨砂质感与细微颗粒肌理；输出轴端采用镀锌钢材材质，呈现金属切削后的银白哑光金属质感，同时添加轻微的使用磨损痕迹提升真实感；渲染阶段采用工作室三点布光方案，主光源从侧上方45度投射，突出电机壳体散热筋的凹凸结构层次，辅光源补亮底部安装底座的暗部细节，添加柔和的环境闭塞效果强化结构立体感，地面投射软阴影提升模型的空间真实感。设计思路上，本模型侧重工业场景应用的外观展示需求，未对内部定子绕组、转子等复杂内部结构做过度细化，在保证外观结构完整、尺寸比例准确的前提下控制模型面数，既可以用于工业设备布局的装配参考、产品宣传效果图制作，也可作为机械教学中电机结构认知的演示素材，整体模型结构规整，特征层级清晰，可根据实际使用需求对接线盒、安装底座等部件做参数化调整，适配不同功率等级380V电机的外观修改需求。
