RC电动马达高精度三维结构设计

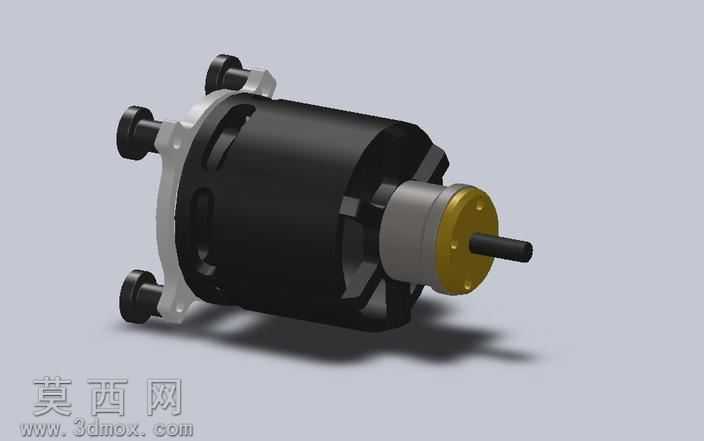

本作品为RC电动马达的三维参数化建模设计，建模过程严格遵循小型动力马达的真实结构比例，在三维软件中完成全零件的独立建模与整体装配，完整还原了RC马达的核心构造。建模阶段首先搭建整体尺寸框架，依次完成输出轴、前端定位端盖、定子外壳、内部转子支撑结构、后端安装固定座等核心零件的特征绘制：输出轴采用回转特征建模，精准还原轴身的定位切面、轴端的装配倒角，保证与传动部件的配合精度；前端金色端盖部分通过拉伸、切除特征完成安装孔位、定位凸台的绘制，还原端盖的限位与密封结构；主体外壳部分重点刻画了壳体表面的多组镂空散热槽，通过阵列切除特征保证槽位的均匀分布，兼顾轻量化设计与散热需求，同时还原壳体表面的加强筋结构，保障外壳的结构强度；后端的双侧安装轴座采用同轴度约束完成装配，还原马达的安装定位结构，保证整体装配的位置精度。材质与渲染阶段，针对不同零件赋予对应真实材质：输出轴赋予抛光金属材质，还原金属轴的高光质感；前端金色端盖赋予阳极氧化金色金属材质，搭配细微的磨砂质感区分于轴件；主体外壳赋予哑光黑色工程塑料材质，添加细微的颗粒质感还原马达外壳的真实触感；金属安装部件赋予拉丝不锈钢材质，区分不同结构的材质差异；渲染阶段采用柔和的工作室光源，调整光影角度突出壳体的散热槽结构、端盖的装配细节，通过环境反射增强金属部件的质感表现，让整体渲染效果贴近真实RC马达的实物观感。设计思路上，本模型以还原RC电动马达的实用结构为核心，所有装配位置均添加合理的配合约束，保证各零件的装配关系符合真实马达的组装逻辑，既可以作为RC动力系统设计的参考模型，也可用于机械结构教学中电机类部件的结构展示，完整呈现小型电动马达从外部壳体到安装结构的全部设计细节，建模过程中对散热结构、安装定位结构的精准还原，也能为同类小型动力部件的三维设计提供参考。
