电子元件4pin排排焊接辅助夹持支架

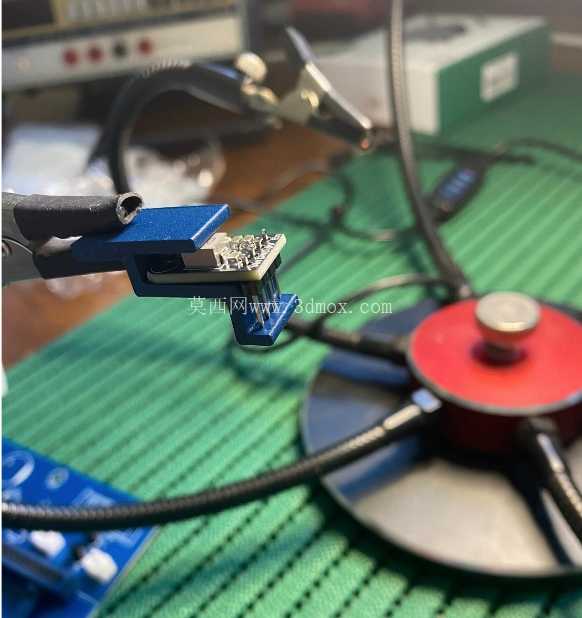

在电子装联的手工焊接、小批量试制场景中，直插式排排的焊接一直是容易出现引脚偏移、焊锡桥连、元件歪斜的工序环节，尤其是4pin这类窄间距排排，焊接时如果没有稳定的定位支撑，手持元件容易出现晃动，不仅焊接效率低，返修率也会居高不下，这款焊接夹持支架正是针对这类场景设计的专用辅助工装。从实际使用的角度出发，这款支架的核心功能是在焊接4pin排排时，对排排及待焊接的电路板引脚端进行稳定夹持，让焊接区域完全暴露在操作视野内，避免手持元件时的抖动、位移问题，同时夹持结构不会遮挡焊盘位置，方便烙铁头接触引脚完成上锡操作，也能在焊接过程中保持排排与电路板的垂直对位，避免焊后出现排排歪斜、引脚虚焊的问题。设计上这款支架采用了杠杆式的夹持结构，夹持端做了适配4pin排排宽度的限位槽，槽体尺寸刚好匹配常规2.54mm间距4pin排排的外形宽度，放入排排后不会出现横向窜动，夹持力通过尾部的弹簧结构提供，既可以保证夹持时元件不会松脱，又不会因为夹持力过大压伤排排的塑料基座，避免排排引脚出现变形。支架的底座部分做了防滑处理，放置在防静电工作台面上时不会随焊接操作的力度出现滑移，整体的操作高度经过适配，夹持后的排排焊接面距离工作台面的高度刚好匹配手工焊接时的手臂操作角度，长时间操作也不容易出现手臂疲劳。从安装边界来看，这款支架不需要额外的固定安装，直接放置在工作台面即可使用，整体外形尺寸小巧，不会占用过多的工作台空间，夹持端的开口范围可以覆盖常规厚度的电路板边缘，适配0.8mm到2mm厚度的PCB板焊接使用，对于小批量的样板焊接、电子爱好者的DIY焊接作业、产线小批量补焊工序都能适配。在实际的焊接作业流程中，使用这款支架时可以先将排排预插在电路板的对应焊盘孔位上，再将待焊接的位置对准支架的夹持口，压下夹持手柄固定好位置后，就可以双手配合完成上锡、焊接操作，不需要再用手扶住排排，既可以避免焊接时烙铁烫伤手指的风险，也能让焊接的一致性更好，减少因为元件移位导致的焊接不良。支架的夹持接触位置做了绝缘处理，焊接过程中不会出现电路板短路的问题，外露的结构部分没有尖锐棱角，操作时不会刮伤电路板的阻焊层，也不会勾扯工作台面上的焊接导线。不同于通用的台钳类夹持工具，这款支架专门针对排排焊接的场景做了结构优化，夹持位置避开了焊盘区域，不会出现烙铁头碰到夹具导致热量散失影响焊接质量的问题，夹持的深度也做了限位，不会因为夹持过深挡住相邻的元件位，对于板边附近的排排焊接也能顺利操作。在小批量的电子样板试制环节，这类专用焊接支架可以大幅提升排排焊接的效率，降低焊接的不良率，尤其是对于焊接经验不足的操作人员，使用这类辅助工装可以快速掌握排排焊接的操作要点，不需要长时间的练习也能焊出整齐、可靠的排排焊点。支架的整体结构没有复杂的传动部件，日常维护只需要定期清理夹持缝隙里残留的焊锡渣、助焊剂残留即可，长期使用也不容易出现结构松动的问题，夹持力保持稳定，能够适配不同批次的同规格4pin排排焊接作业，不需要针对不同厂家的排排做结构调整。
