Nema17步进电机精细三维结构建模

做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类42机座的步进电机，几乎是桌面级3D打印机、小型数控雕刻机、桌面机械臂、实验室小型送料机构、智能仓储小型分拣模组里最常用的动力执行元件，很多刚接触结构选型的新人容易忽略电机本体的安装边界细节，导致装配阶段出现干涉、安装孔位对不上、输出轴耦合件装不到位的问题，这个三维建模作品刚好把实际选型装配里容易踩坑的细节都还原了出来。

从实际应用场景来看，Nema17步进电机的输出扭矩通常在0.2N·m到0.6N·m区间，适配低转速、高精度开环定位的工况，不需要额外的编码器反馈就能实现较精准的角位移控制，成本比伺服电机低很多，非常适合对成本敏感、负载不大的民用及小型工业设备。很多新手建模的时候只会拉一个方块加个圆柱当输出轴，完全忽略实际安装需要的所有边界尺寸，导致导出的装配体到实际加工的时候，要么端盖的固定螺丝和旁边的型材槽干涉，要么电缆出口的位置被结构件挡住没法接线，要么输出轴的台阶长度没算对，联轴器顶到电机端盖造成运转卡顿。

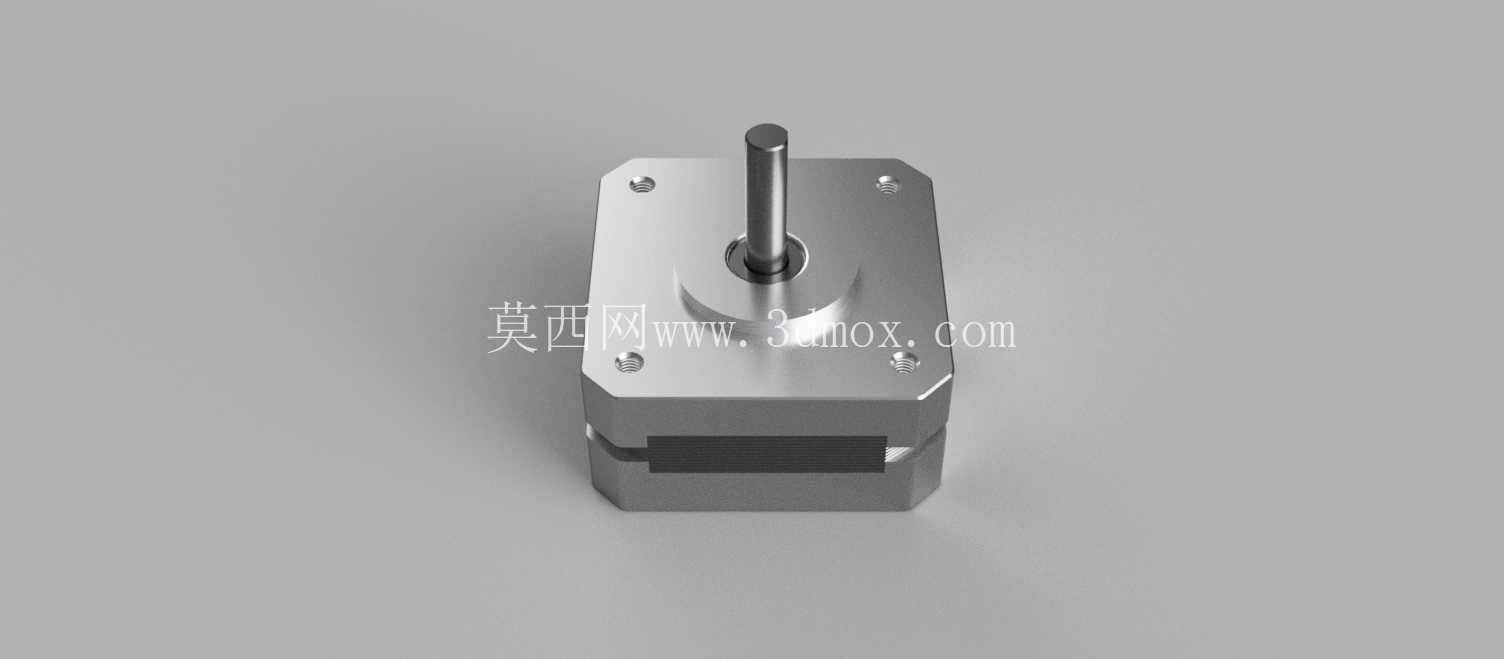

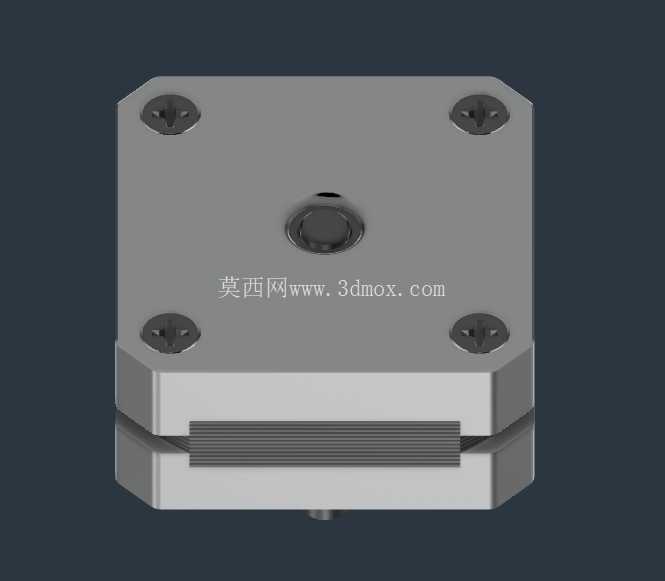

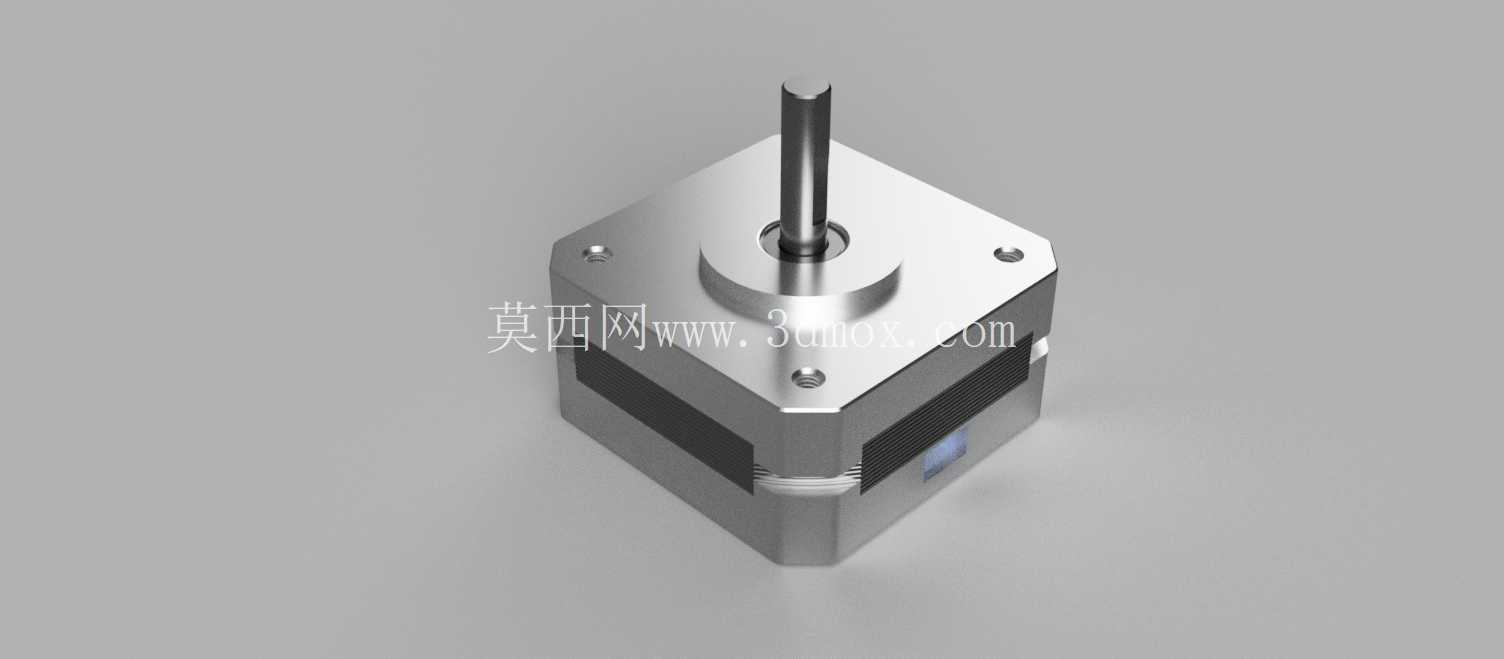

这个模型在设计的时候，首先还原了42机座的标准安装边界：机座截面为标准42mm×42mm正方形，四个安装固定孔的中心距严格遵循31mm的行业通用尺寸，安装孔为通孔设计，适配M3规格的内六角固定螺丝，孔位的沉台深度也做了还原，避免螺丝头突出机座表面影响安装平面度。输出轴部分还原了标准5mm直径的D型切削结构，D面的平面位置、轴伸长度、轴根部的定位台阶都做了准确建模，设计联轴器安装位的时候，可以直接参考这个轴的尺寸预留配合公差，不用反复去查厂商的样册核对轴长和D面位置。

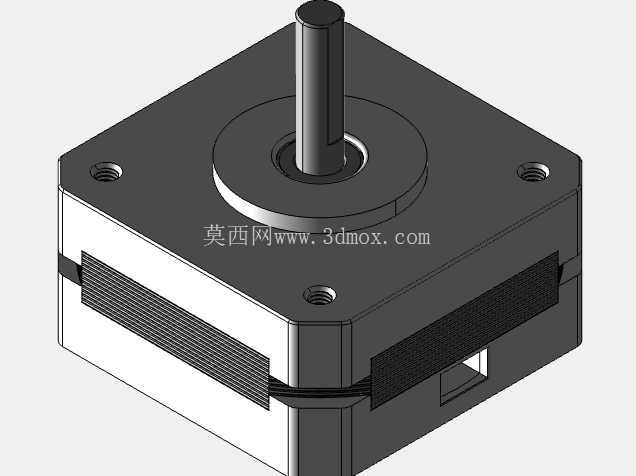

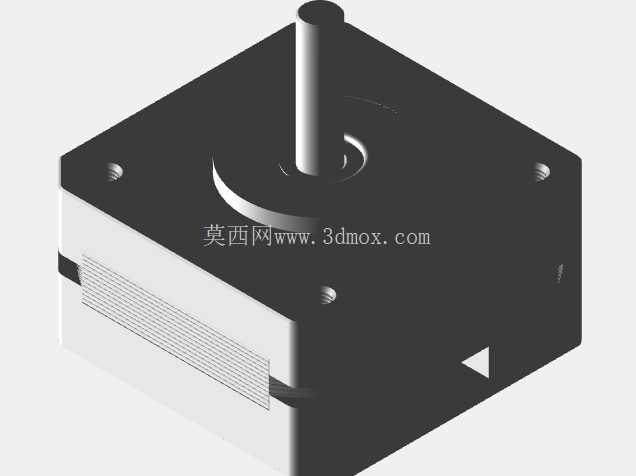

模型里特意还原了电缆入口的结构，虽然没有把外接电缆建模出来，但入口的位置、开口尺寸、接口的凹陷结构都做了准确呈现，结构设计的时候可以提前在这个位置预留走线空间，不会出现装配完才发现电缆被结构件压住、弯折半径过小导致线芯断裂的问题。电机本体的分层结构也做了清晰的区分：前端盖的轴承位凸台、定子部分的层叠硅钢片对应的外壳分段、后端盖的封装结构都做了还原，做设备热仿真的时候，可以直接根据这个分层结构赋予不同的材料属性，不用再重新拆分电机的结构层。

从安装适配的角度来说，这个模型可以直接导入到各类设备的装配体里做干涉检查：比如做3D打印机的X轴运动机构时，可以直接把电机模型装配到同步轮安装位，核对同步轮的安装高度是否和皮带的传动平面重合，检查电机尾部和设备框架的间隙是否足够，端盖的固定螺丝是否有足够的扳手操作空间；做小型雕刻机的Z轴传动时，可以核对电机输出轴和丝杠联轴器的配合长度，避免联轴器顶死造成的运转阻力过大问题；做桌面机械臂的关节驱动时，可以提前预留电缆出口的走线槽位置，避免关节转动的时候拉扯电缆。

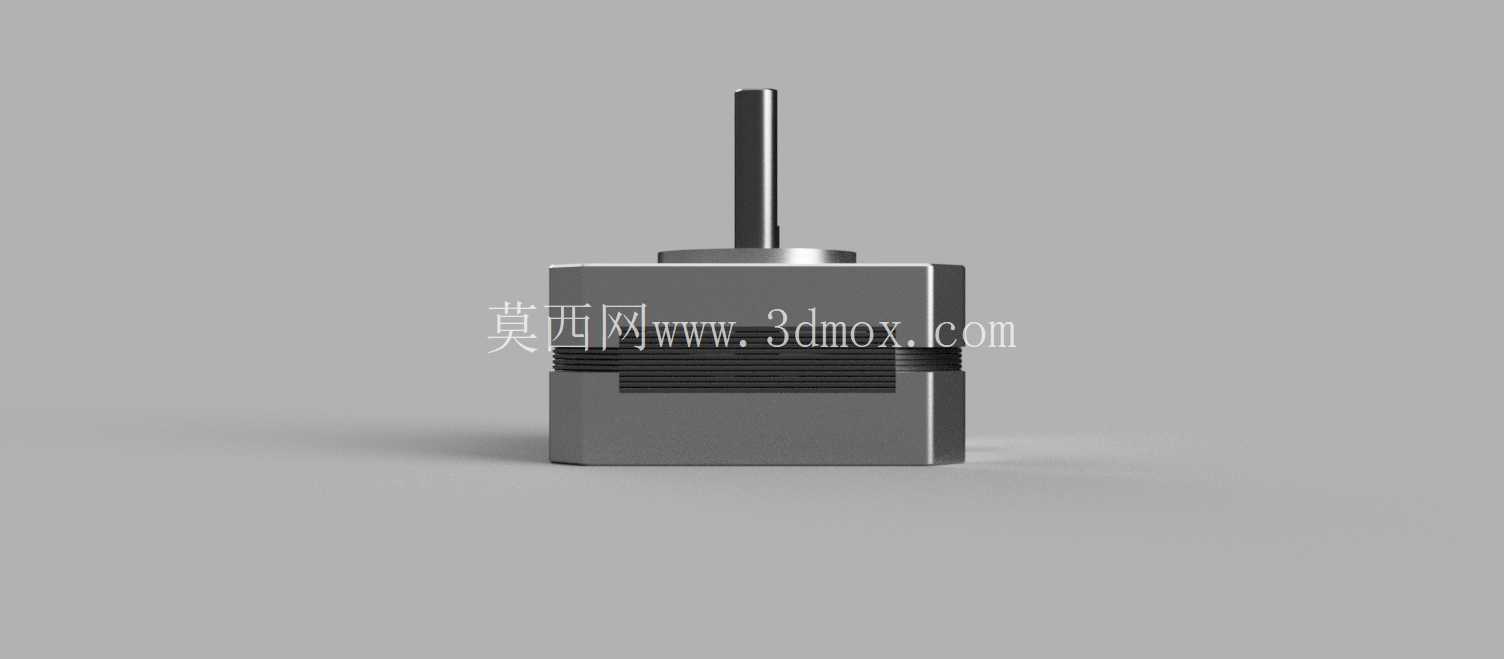

很多工程师在选型初期习惯用简化的电机占位模型，往往会忽略端盖凸台的突出尺寸，比如前端盖围绕输出轴的圆形凸台有2mm左右的突出高度，如果安装板的开孔没有预留对应的避让空间，电机就没法完全贴紧安装平面，导致安装后电机出现倾斜，输出轴和传动部件不同心，运转的时候出现抖动、噪音大的问题，这个模型把这个凸台的直径、突出高度都做了准确还原，设计安装板的时候可以直接参考开孔尺寸和避让深度，不用等实物买回来才发现安装板设计错了。另外机座外壳的四个边角的R角也做了还原，设计安装位的包围结构时，可以准确预留周边的间隙，不会出现直角结构和电机R角干涉的问题。

在做结构方案评审的时候，用这个完整的电机模型做装配展示，也能比简化方块更直观地呈现整个机构的布局，方便和电控工程师核对电缆走线的路径，提前规划电机驱动模块的安装位置，减少后续样机调试阶段的改模次数。对于刚接触机械结构设计的新人来说，也可以通过拆解这个模型，了解标准Nema17步进电机的实际结构组成，理解各个尺寸对应的装配作用，避免选型和建模的时候只看一个外形尺寸就开始画图，忽略各个装配细节带来的加工装配问题。
