车用进气温度传感组件结构设计

在车用动力系统的进气回路里，这类温度传感组件是进气状态监测的核心执行部件，直接给ECU提供进气温度的实时参数，为喷油量修正、点火提前角调整提供关键数据支撑，是电喷发动机进气系统必不可少的配套零件。从实际装车场景来看，这类传感器通常安装在进气歧管或者空气滤清器后的进气道管壁上，探头部分直接伸入进气流通截面内，直接接触流经的新鲜空气，避免管壁热传导带来的测量偏差，保证采集到的温度数据能真实反映进入气缸的空气实际温度。

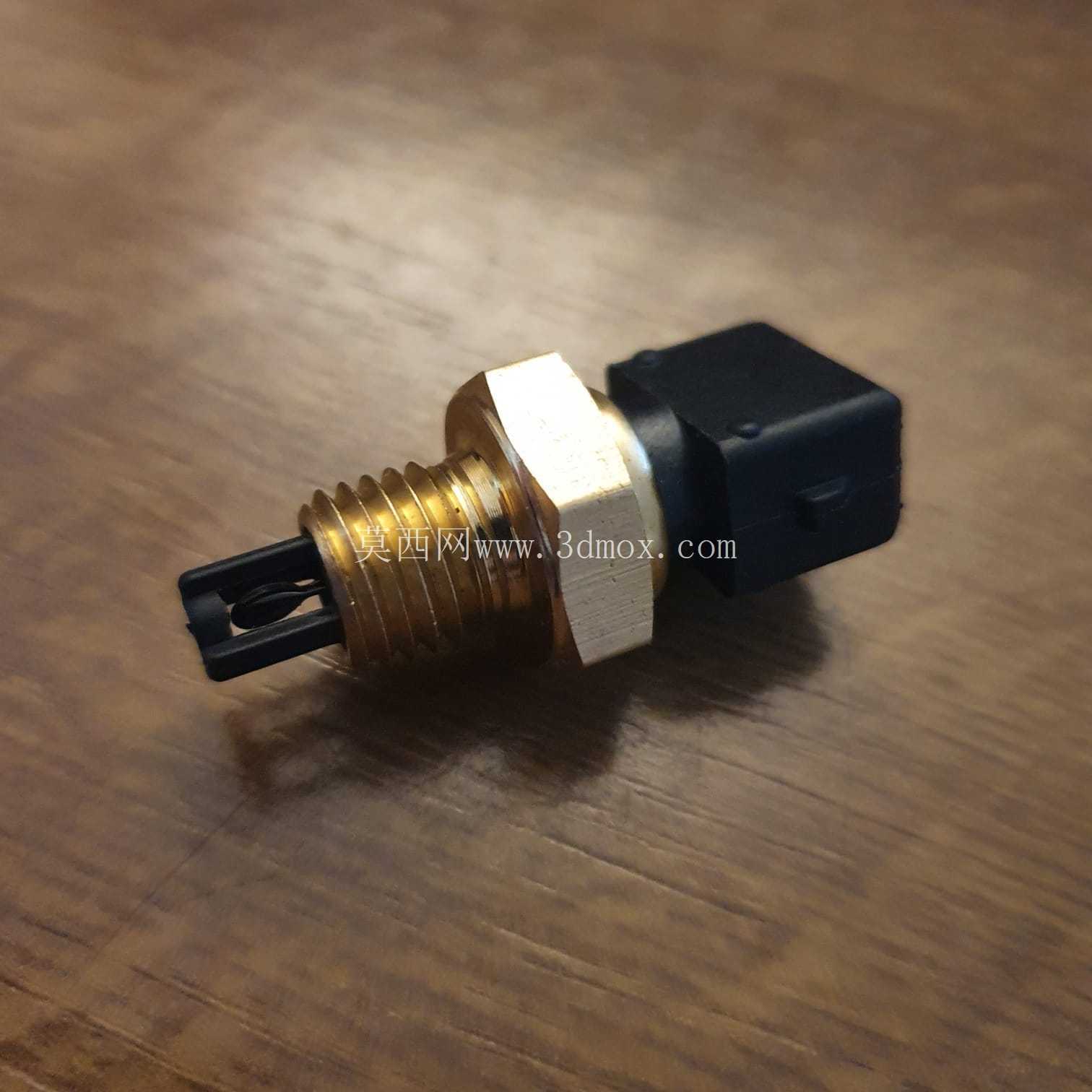

从结构设计逻辑来看，这款传感组件采用了外螺纹安装的结构形式，螺纹段的长度经过匹配计算，刚好能让前端的感温探头完全伸入进气道内部，同时不会因为探入过长干扰进气气流的正常流动，也不会因为探入过短导致测量值受管壁温度影响出现偏差。螺纹后方的六角结构是专门为安装扭矩设计的受力部位，标准的六角对边尺寸可以适配常规的开口扳手或者套筒工具，安装时可以按照标准扭矩拧紧，既保证安装后的密封性能，避免进气道出现漏气问题，也不会因为扭矩过大导致塑料壳体出现开裂损伤。

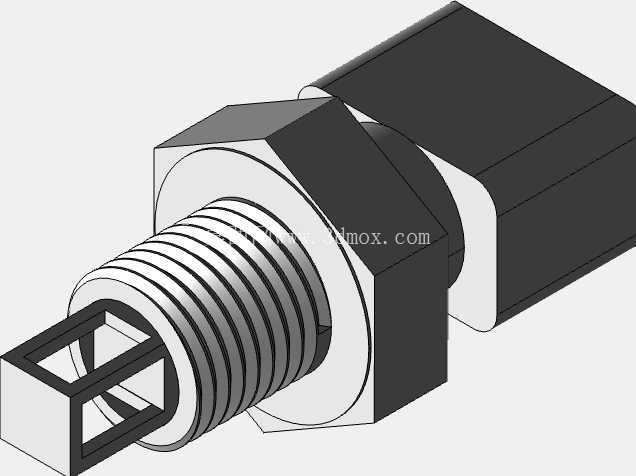

探头部分的方形框架结构是这款设计的一个细节考量，框架式的结构可以让进气气流直接穿过感温区域，减少气流在探头位置形成涡流的概率，同时框架本身的结构强度足够，能够承受进气气流的长期冲刷，不会在发动机高转速大进气量的工况下出现结构变形。探头内部的感温元件被封装在框架中心位置，和气流的接触面积经过优化，既保证温度响应速度足够快，能跟上急加速、急减速工况下进气温度的快速变化，也能对感温元件形成足够的物理防护，避免进气中夹带的微小杂质直接撞击感温元件造成损坏。

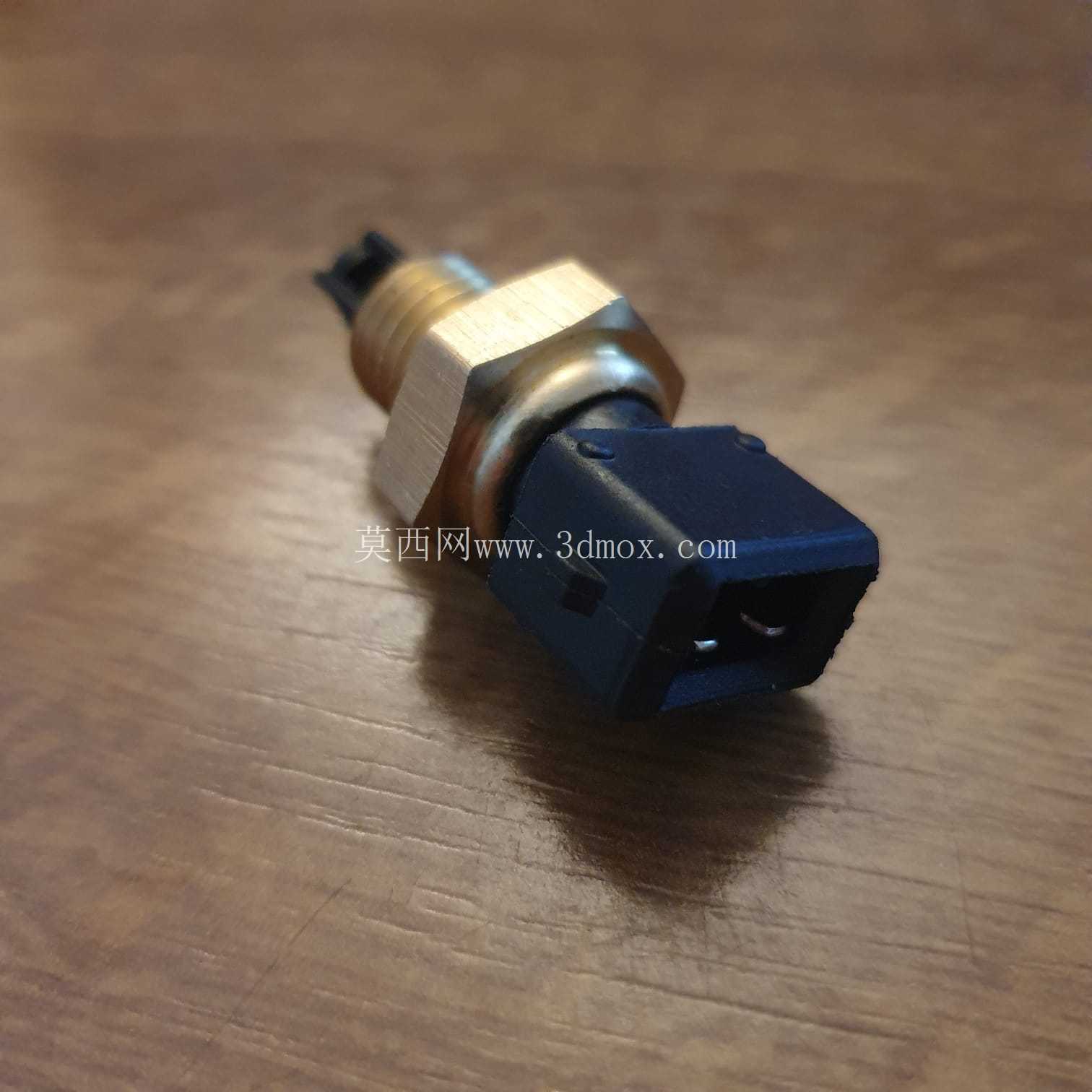

后端的黑色壳体部分是电路封装区域，内部集成了信号处理电路和接线端子，壳体采用耐温耐油的工程塑料材质，能够承受发动机舱内的高低温交变环境，也能抵御机油蒸汽、灰尘的侵蚀，保证内部电路长期工作的稳定性。壳体和螺纹基座的连接位置做了密封结构设计，避免外界的水汽、杂质从连接缝隙进入壳体内部，造成电路短路或者接触不良的问题。

从安装边界来看，这款传感器的整体轴向尺寸控制得比较紧凑，安装后突出进气道外壁的高度不会过大，不会和周边的线束、管路产生安装干涉，适合在空间紧凑的发动机舱内布置。接线端的位置朝向可以根据实际装车需求做小范围调整，适配不同车型的线束走向，避免线束出现过度弯折导致的线芯断裂问题。在实际选型匹配时，需要注意螺纹规格和原车安装座的匹配性，同时确认探头伸入长度和进气道壁厚的适配关系，保证安装后探头位置处于进气气流的主流区域，不会贴到进气道内壁影响测量精度。

这类温度传感器的测量精度直接影响发动机的空燃比控制精度，如果传感器测量值出现偏差，会导致发动机出现怠速不稳、动力不足、油耗升高的问题，所以在结构设计时，除了保证安装结构的可靠性，还要考虑感温元件的固定方式，避免长期振动环境下感温元件出现位置偏移，导致响应速度变慢或者测量值出现漂移。这款设计里感温元件和基座之间采用了过盈配合加密封胶固定的方式，能够抵御发动机工作时的持续振动，保证长期使用后的位置精度。
