车用进气歧管压力传感结构设计

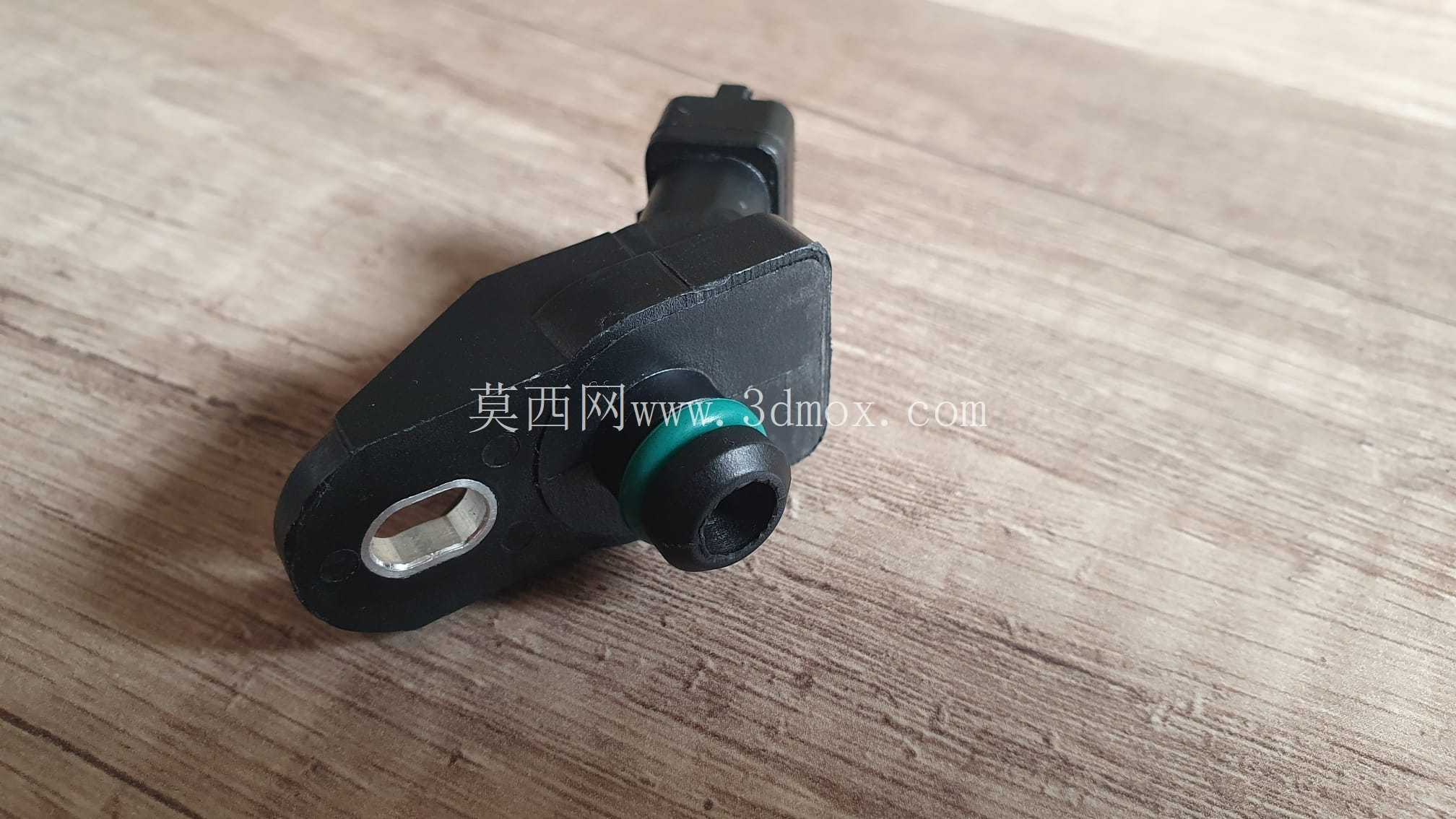

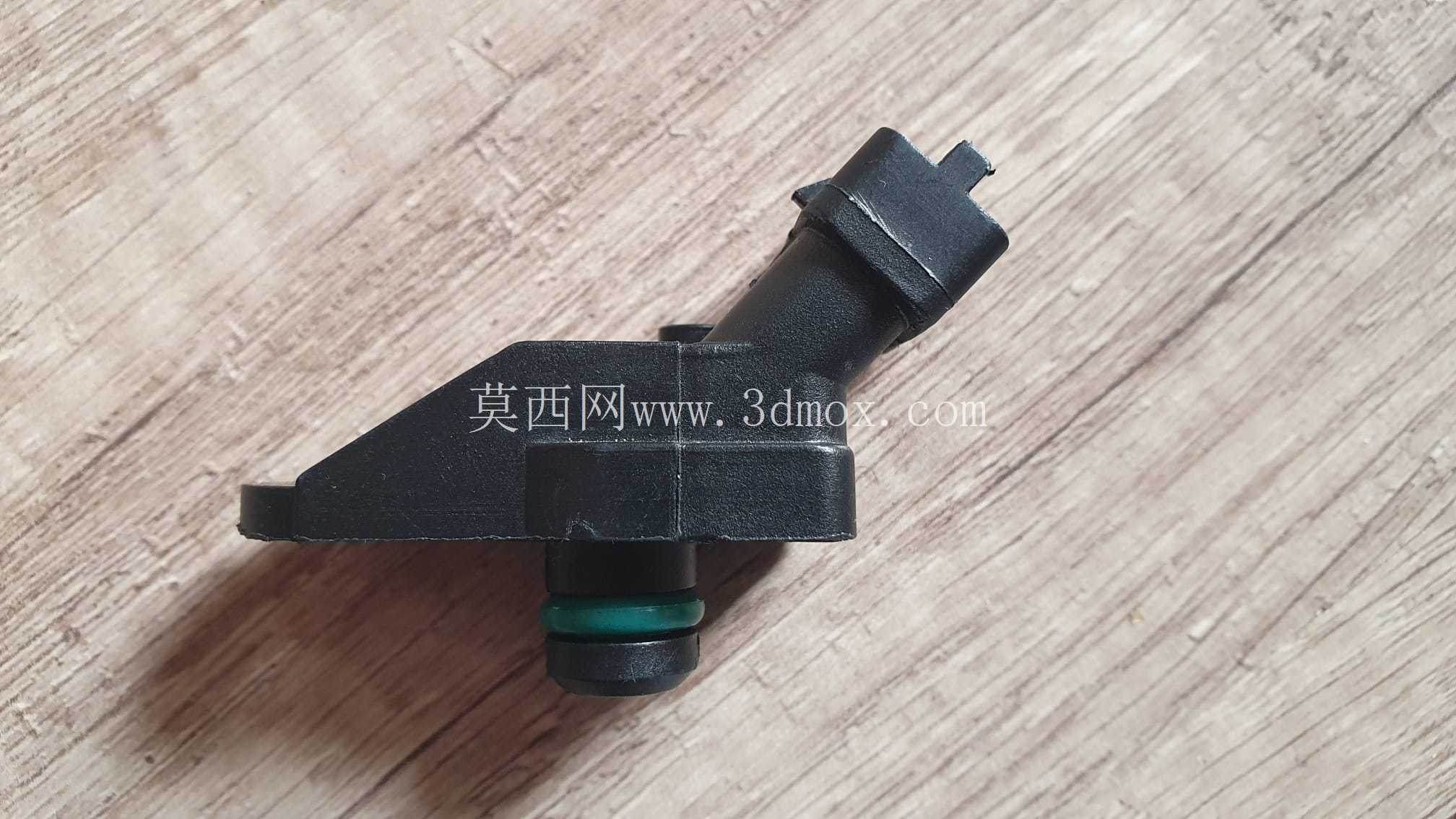

　　在商用车与乘用车的动力控制系统里，这类安装在进气歧管侧的压力传感部件，是ECU获取进气负荷数据的核心感知终端，直接关联喷油量修正、点火提前角调整的控制精度，日常工况下需要持续承受-40kPa到120kPa的交变压力波动，同时要抵御发动机舱内的高低温循环、油污侵蚀以及整车运行带来的宽频振动，结构设计的冗余度直接决定了部件的使用寿命与信号稳定性。从结构布局来看，主体采用玻纤增强PA66注塑成型的壳体，将MEMS压力感测芯片、信号调理电路完全封装在内部腔体中，前端的快插接口集成了双道氟橡胶密封圈，直接对接进气歧管的取气口，省去了额外的密封管路连接环节，装配时只需将接口推入对应安装孔，依靠密封圈的过盈压缩即可实现气密封，单步装配耗时不超过5秒，适配整车总装线的快节拍生产要求。

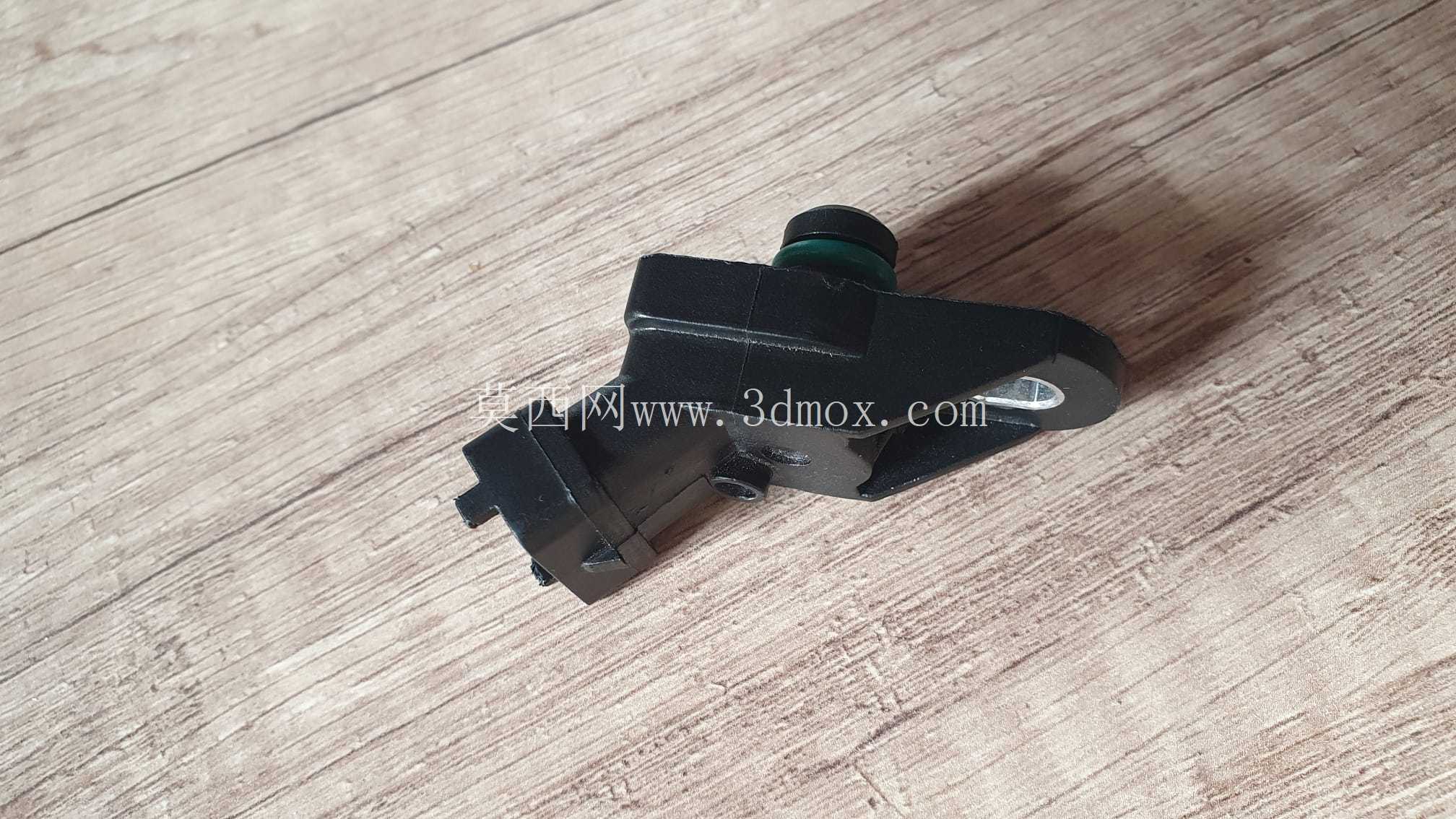

　　侧面延伸的安装支耳做了局部加厚处理，中心的腰型安装孔预留了±1.5mm的装配调整余量，可抵消歧管壳体注塑公差、整车焊接支架的位置偏差，安装时采用M6螺栓固定，螺栓拧紧力矩控制在8-10N·m即可，支耳与壳体的过渡位置做了R3的圆角加强，避免长期振动下出现应力开裂。尾部的接插端采用标准的3针汽车连接器接口，针脚做了镀金防氧化处理，可适配行业通用的线束接插件，接插端面设计了环形防水胶圈，达到IP67的防护等级，即使在发动机舱清洗、雨天涉水的场景下，也不会出现接插件进水短路的问题。

　　设计过程中需要重点考量几个工程边界：首先是取气通道的流阻控制，前端进气孔的直径设置为3.2mm，通道内部做了光滑导流处理，避免气流在通道内形成紊流导致压力检测出现波动，保证压力信号的响应时间控制在1ms以内，满足发动机高转速工况下的动态数据采集需求；其次是壳体的抗振性能，通过模态仿真将壳体的一阶固有频率提升到800Hz以上，避开发动机怠速到最高转速区间的20-500Hz振动频率带，杜绝共振导致的结构疲劳损坏；另外是密封结构的压缩量设计，两道氟橡胶密封圈的线径设置为2.4mm，安装槽的深度控制在1.8mm，装配后密封圈的压缩率保持在25%左右，既可以保证在-40℃到125℃的工作温度区间内密封可靠，又不会因为压缩量过大导致快插装配力超标，或是长期使用后密封圈出现永久压缩变形。

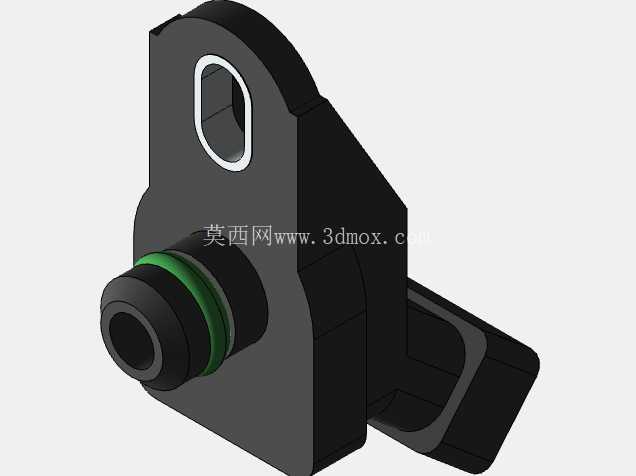

　　在实际装车验证阶段，这类结构需要通过1000小时的高低温循环冲击、300小时的耐油污浸泡、三个轴向各8小时的随机振动测试，才能满足量产装车的可靠性要求。不同于通用型工业压力传感器，车用场景下的这类传感部件不需要额外的安装支架，直接通过自身的支耳固定在歧管或附近的车身支架上，整体的外轮廓尺寸控制在45mm×32mm×28mm以内，不会占用过多发动机舱的布置空间，同时壳体表面做了哑光磨砂处理，避免长期使用后表面积累的油污灰尘影响外观，也不会因为光线反射干扰周边部件的视觉检测。在建模过程中，需要重点还原密封圈的安装槽尺寸公差、接插件的针脚位置度、安装孔的位置精度，这些尺寸直接影响后续的实物装配适配性，尤其是快插接口的外径公差需要控制在±0.05mm以内，否则会出现装配后漏气或是插装力过大的问题；安装支耳的腰型孔位置需要和主流车型的安装支架孔位做匹配验证，保证模型可以直接用于整车布置的干涉检查、装配工艺仿真环节，不需要额外做结构调整。
