九轴运动姿态传感模块结构设计

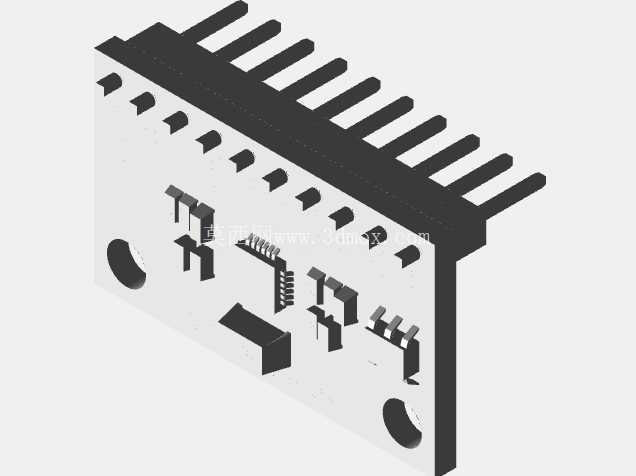

在消费级穿戴设备、小型移动机器人、室内导航定位装置以及体感交互外设的开发流程中，惯性测量单元的选型与结构适配始终是硬件集成环节的核心考量项，这款九轴运动跟踪模块的三维结构，完全围绕实际装机的各类边界条件完成设计还原。从实际应用场景出发，这类传感模块常被布置在设备的重心附近位置，需要尽可能减少安装结构带来的应力形变，同时要避让周边的走线、接插件以及其他发热元器件，因此建模过程中首先对PCB基板的安装孔位做了精准还原：两个对角布置的圆形安装孔孔径适配M2规格的铜柱或螺丝，孔位周边预留了足够的螺丝头沉放空间，不会出现螺丝安装后顶起板载元器件的问题，孔位的中心距参数完全匹配市面通用的传感模块安装支架尺寸，工程师在做整机结构排布时，可以直接调用该模型完成装配干涉检查，不需要反复核对实物尺寸。

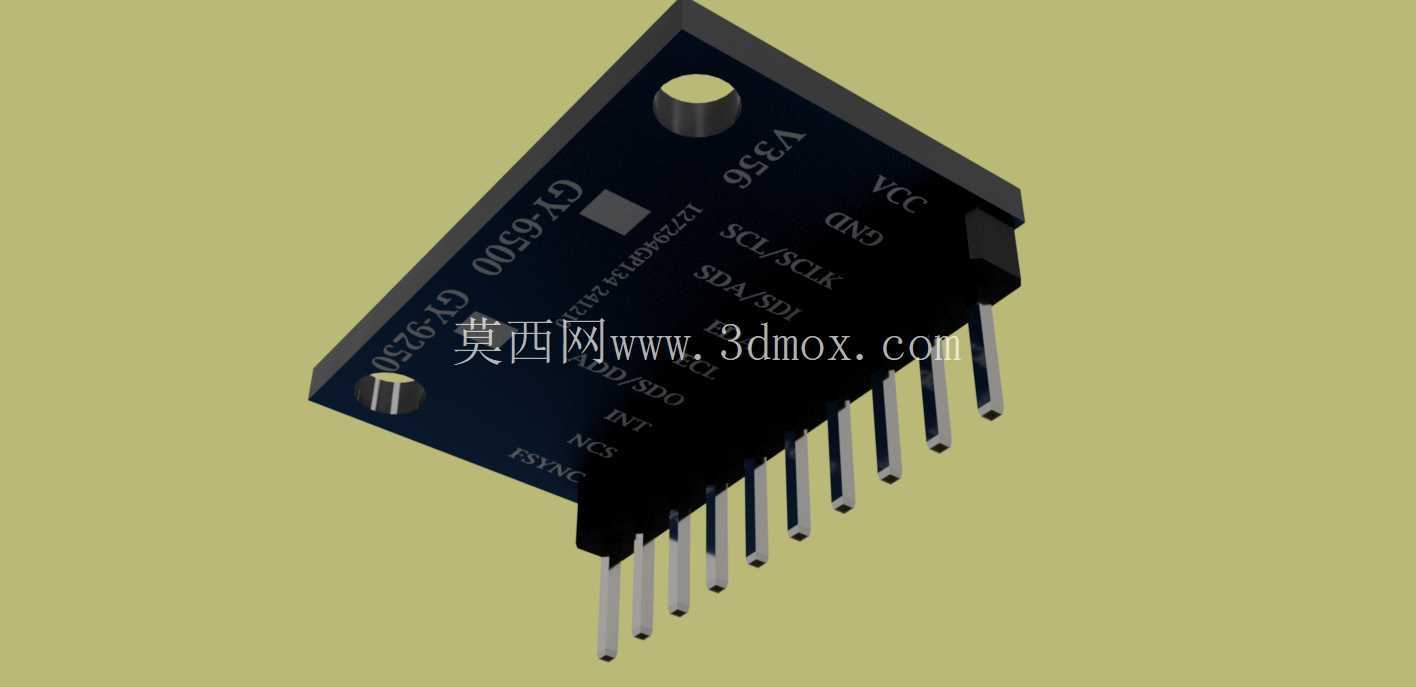

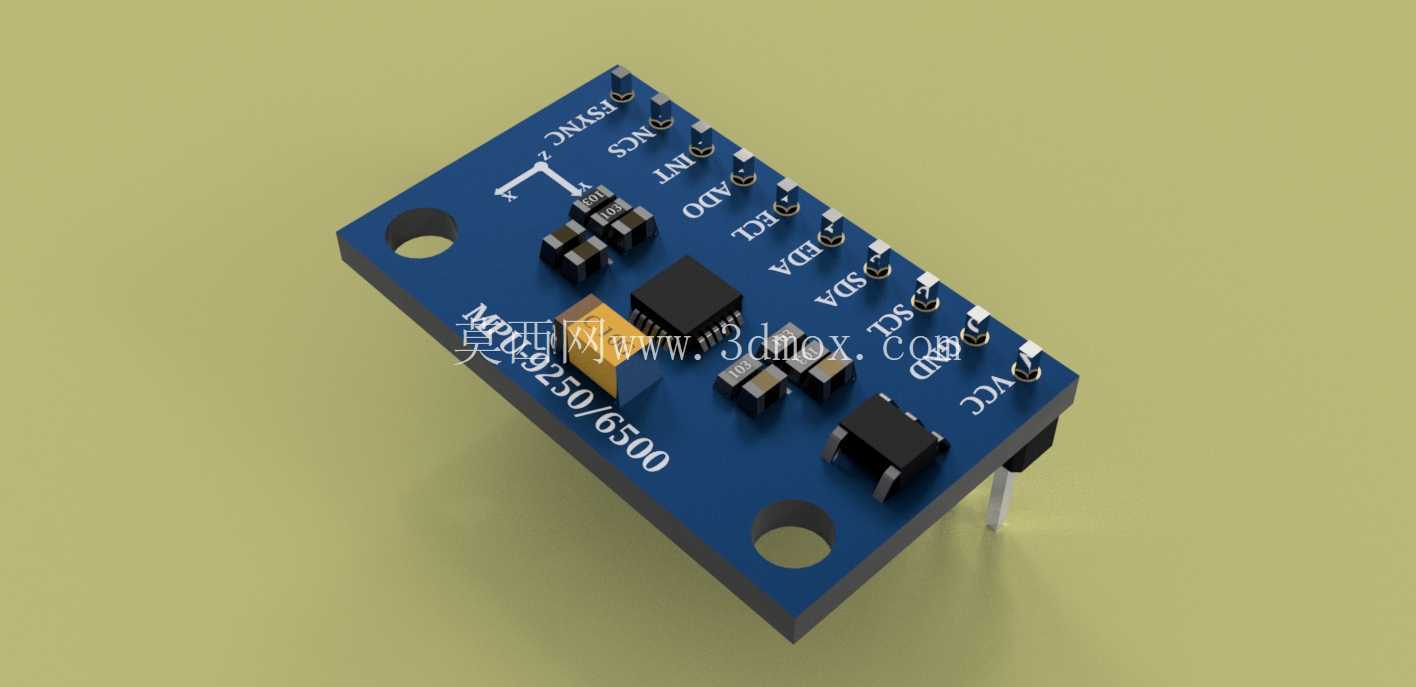

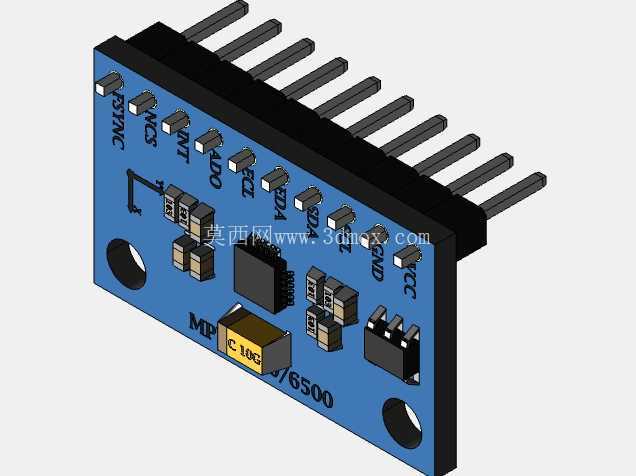

模块的核心功能是整合三轴加速度计、三轴陀螺仪与三轴磁力计的测量能力，输出高分辨率的数字运动数据，因此板载元器件的布局完全围绕信号完整性做设计：核心传感芯片布置在PCB板的几何中心位置，尽可能减少板载走线带来的信号干扰，周边的电源滤波电容、电平转换芯片都按照信号流向依次排布，所有引脚的排针座统一布置在板边一侧，排针的间距采用标准2.54mm规格，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控板，适配不同的开发场景。建模时对每一个板载元器件的高度都做了精准还原：核心芯片的塑封高度、排针座的插针突出长度、电容电阻的贴片高度都和实物保持一致，甚至板边丝印的引脚定义标识位置也做了对应呈现，结构工程师在做壳体设计时，可以直接根据模型的外轮廓预留避让空间，不会出现壳体装配后压碰元器件的问题。

从设计思路来看，这款模块没有采用多余的结构冗余，整体基板采用矩形切角设计，在两个安装孔位置做了圆弧过渡，减少PCB板的应力集中点，板边的走线宽度、焊盘尺寸都符合常规SMT贴片加工的工艺要求，不需要额外调整工艺参数就可以直接投产。模块的整体厚度控制在较低水平，除去排针插针的突出部分，板载元器件的最高高度不超过5mm，对于安装空间紧张的穿戴设备来说，这样的厚度尺寸可以轻松嵌入到设备的内部夹层中，不需要额外加高设备的整体厚度。在实际装机测试中，这类模块的安装平面度会直接影响测量精度，因此模型中PCB基板的平面度公差参考常规FR-4板材的加工精度设置，安装孔的位置公差控制在±0.1mm以内，保证安装后模块的基准面和设备的基准面保持平行，减少后续的校准工作量。

针对不同的应用场景，这款模块的结构设计也预留了足够的适配空间：如果是用于无人机这类振动较大的设备，可以在安装孔位置增加橡胶减震垫，模型中安装孔周边的预留空间足够容纳厚度1mm的减震垫，不会出现减震垫挤压周边元器件的问题；如果是用于工业环境的设备，也可以根据这个模型设计配套的金属屏蔽罩，屏蔽罩的卡扣位置可以直接卡在板边的空余位置，不需要额外在PCB上开孔，不会破坏原有板卡的走线布局。对于三维建模从业者来说，这个模型的所有结构细节都还原了实物的装配关系，既可以用于整机装配的干涉检查，也可以作为同类传感模块结构设计的参考样本，帮助工程师快速完成硬件集成阶段的结构匹配工作，减少反复打样验证的周期。
