增材制造竞赛用硬币翻转操作装置

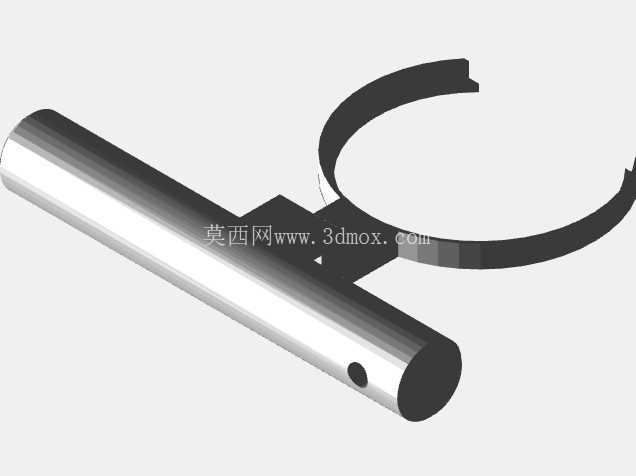

　　这款硬币翻转装置的结构设计完全围绕手动操作的人机交互逻辑展开，主体采用长圆柱握持杆搭配半环形卡币结构的组合形式，握持段做了等直径光轴处理，表面无额外凸起纹路，适配人手自然握持的施力角度，操作时手腕转动的行程刚好匹配硬币180度翻转的动作需求，不会出现多余的空行程。半环形卡币开口的尺寸经过反复调试，刚好适配常规流通一元硬币的外径，开口处做了微小的内收倒角，既能保证硬币卡入后不会在翻转过程中脱落，又能在操作完成后轻松将硬币推出，不会出现卡滞问题。

　　从实际应用场景来看，这类装置除了作为技能竞赛的参赛作品展示增材制造的结构实现能力外，也可以拓展到小型零件的快速翻面操作场景中，比如在微小零件检测工位，操作人员可以借助这类结构快速完成薄型圆片类零件的翻面，无需直接用手接触零件表面，避免手上的汗渍对零件表面造成污染，尤其适合对表面洁净度有要求的小型五金件、电子薄型元件的临时翻面操作。设计过程中，握持杆与半环形卡币结构的连接位置做了局部加厚处理，因为这个位置是整个装置受力最集中的区域，翻转硬币时的扭矩全部通过这个连接段传递，如果壁厚过薄，反复操作后很容易出现断裂问题，加厚段的过渡采用了圆弧顺滑过渡，没有直角棱边，既避免了应力集中，也不会在握持时硌手。

　　握持杆末端的径向小孔是为穿挂绳设计的，方便装置不用时可以挂在操作工位的挂架上，避免随手放置导致丢失，小孔的位置距离杆端有一定距离，不会因为开孔削弱杆端的结构强度，开孔的直径刚好适配常规的尼龙挂绳，不会出现挂绳穿入后过于松动的问题。半环形卡币结构的内侧做了微弧面处理，和硬币的侧面接触时是线接触而非面接触，这样卡入硬币时不会因为接触面积过大产生过大的摩擦力，导致硬币卡入后难以取出，同时线接触的固定方式也能保证硬币在翻转过程中不会出现径向晃动，翻转动作的一致性更好。整个装置的所有棱边都做了R0.5以上的圆角处理，没有尖锐的边角，不管是竞赛展示还是实际工位操作，都不会划伤操作人员的手部，符合手动操作工具的安全设计要求。

　　从安装边界来看，这款装置属于手持操作工具，不需要额外的固定安装结构，整体长度控制在成年人手掌握持的舒适范围内，半环形结构的外径不会超过握持杆直径的三倍，放在工具盒或者工位抽屉里都不会占用过多空间，随身携带也很方便。在增材制造的实现层面，整个装置采用一体化打印成型，不需要额外的装配工序，连接位置的加厚设计也避免了打印过程中出现支撑难去除、成型强度不足的问题，打印时摆放角度可以选择握持杆水平放置，半环形结构垂直于打印平台，这样连接位置的层纹方向和受力方向垂直，能最大化提升结构的抗扭强度，不需要额外做后处理强化就能满足反复操作的强度要求。实际操作时，只需要将半环形开口对准硬币的侧边缘，轻轻施力将硬币卡入环内，握住握持杆转动手腕就能完成硬币的翻面，动作完成后倾斜装置让开口朝下，硬币就会依靠自身重力从开口处滑出，整个操作流程单手就能完成，不需要另一只手辅助，对于需要频繁翻面的操作场景来说，能有效降低操作人员的动作幅度，减少长时间重复操作带来的手部疲劳。
