TPA3116双声道80W音频放大模块结构设计

在桌面音频系统搭建、小型有源音箱改装、嵌入式音频设备开发场景中，音频功率放大模块是衔接前级音频信号与发声单元的核心部件，本次呈现的双声道音频放大模块结构，围绕TPA3116功放芯片的2x80W输出规格完成全组件建模，覆盖实际装机过程中所有涉及装配干涉的关键结构件，可直接用于设备外壳适配、安装位校核、整机结构布局验证工作。

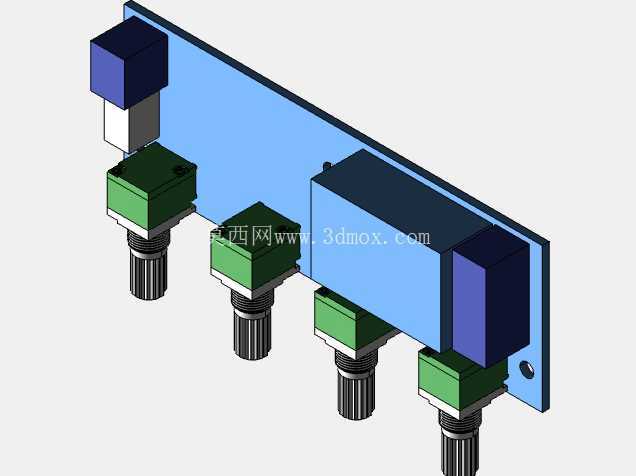

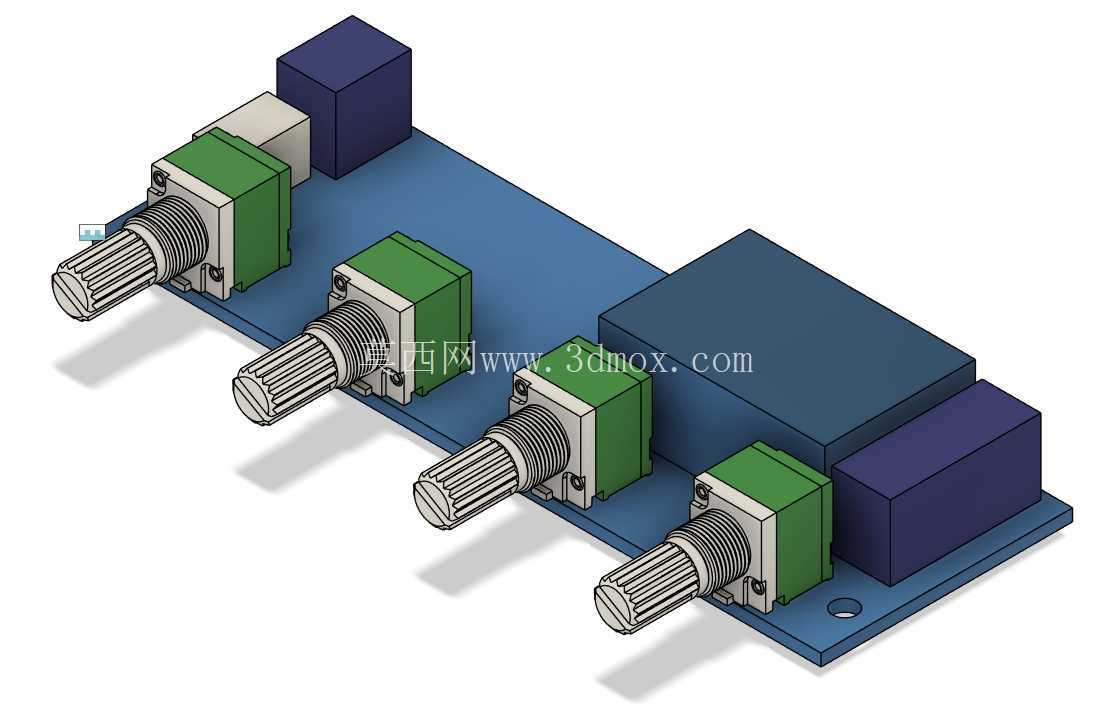

从实际使用需求出发，该模块采用单排多电位器前置布局，四个带金属滚花轴的电位器沿板边平行排布，分别对应左右声道音量、高低音调节功能，电位器选用RV09NS型规格，建模时完整还原了螺纹安装段、定位卡榫、滚花旋钮轴的实际尺寸，确保结构设计时面板开孔位置、旋钮伸出长度、调节间隙的计算完全匹配实物装配要求，不会出现旋钮蹭面板、调节行程不足的常见装机问题。电路板本体采用矩形平板结构，板上除电位器外，依次排布了输入输出接插件、功率电解电容、主功放芯片散热块、电源滤波元件，所有元件的高度、占位尺寸均按照实物1:1还原，其中主芯片上方的散热块做了圆角钝化处理，避免装配时划伤线材或周边元件，板端预留的固定安装孔位置经过实际装板验证，孔位周边做了足够的走线避让空间，不会出现固定螺丝压伤线路的问题。

设计过程中优先考虑了装机适配的通用性，板上元件的高度差做了严格管控：最高的电位器滚花轴顶端距离板面的高度控制在常规设备面板适配范围内，电解电容、散热块的高度均低于电位器安装基准面，确保模块装入外壳时，内部元件不会和外壳内壁发生干涉，输入接口位于板侧边缘，对应外壳开孔位置无需额外转接即可完成接线。针对双声道功放的布线抗干扰需求，建模时也预留了左右声道元件的分隔空间，功率回路与信号回路的元件排布保持合理间距，结构层面避免了元件堆叠带来的信号串扰隐患。

从安装边界来看，该模块的整体长宽尺寸适配多数小型桌面功放、有源音箱的内部安装空间，板边无突出的异形结构，可直接通过铜柱固定在设备壳体内的安装柱上，电位器的轴伸长度可适配厚度1-3mm的塑料或金属面板，配合配套的螺母、垫片即可完成面板固定，无需额外定制转接支架。模块上的接插件位置均靠近板边排布，接线后线材可沿壳体内壁走线，不会挤压板上元件，散热块的朝向预留了自然对流的通风空间，即便在密闭小外壳内也能保证基本散热需求，不会出现热量堆积导致的芯片过热保护问题。

不同于仅做外观示意的简化模型，该结构完整还原了每个元件的实际装配关系，电位器与电路板的焊接引脚、电容的引脚折弯形态、散热块的固定卡扣位置都做了细节还原，结构工程师在做整机设计时，可直接调用该模型完成外壳开孔、内部筋位避让、安装柱位置设计，无需反复测量实物尺寸调整结构，能大幅缩短音频类产品的结构开发周期，也可用于电子实训教学中的装配演示、三维建模练习参考，帮助从业者快速掌握板载电子元件的建模逻辑与装配校核方法。
