适配Steele5 220mm机架的无人机电池固定座

在消费级及行业应用类小型无人机的结构改装与装机作业中，电池安装位的适配性直接影响整机重心分布、飞行稳定性与电池拆装效率，这款适配Steele 5 220mm轴距机架的电池固定座，正是针对该规格机架顶部居中装电的需求设计的结构件。从实际装机场景来看，不少使用220mm轴距穿越机或小型航拍无人机的玩家与作业人员，常会遇到原装电池绑带固定不稳、电池偏移导致重心偏航、飞行中电池晃动影响飞控传感数据的问题，这款固定座通过双侧限位的结构设计，能够将适配规格的锂电池牢牢约束在机架顶部的居中位置，避免飞行过程中电池出现横向或纵向的窜动。

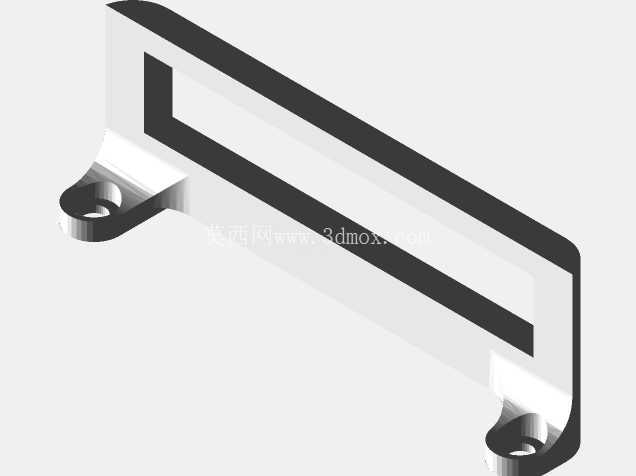

从结构设计思路来看，该固定座采用了单侧带安装耳的L型承托结构，两端的安装孔位完全匹配Steele 5 220mm机架顶部的预装螺孔位置，装机时不需要对原有机架进行打孔、切割等二次加工，直接通过对应规格的螺丝即可完成固定，大幅降低改装门槛。固定座的主体承托面做了贴合电池侧面轮廓的限位挡边，挡边高度经过实际装机验证，既能够保证对电池侧面的足够约束，又不会遮挡电池的平衡充电接口与放电插头，方便用户在不拆卸电池的情况下完成充电、接线等操作。考虑到无人机整机对重量的严苛要求，该固定座在结构上做了合理的减重优化，在承托面与安装耳的非受力区域去除了多余材料，在保证结构强度能够承受飞行过程中加速度冲击的前提下，尽可能降低自身重量，避免给整机带来不必要的负载。

从安装边界与尺寸适配来看，该固定座的总长度完全匹配220mm轴距机架顶部的安装空间，不会超出机架的外轮廓，避免飞行过程中固定座磕碰障碍物；安装耳的孔位间距与机架预装孔位完全对齐，安装后固定座与机架顶面完全贴合，不会出现安装间隙导致的松动问题。固定座的承托槽宽度适配该机架常用的3S-4S规格锂电池，电池装入后两侧挡边与电池侧面保留0.2mm左右的装配间隙，既方便电池快速装入取出，又不会因为间隙过大导致电池晃动。固定座的顶面做了光滑的圆角处理，没有尖锐的棱角，避免安装或飞行过程中划伤电池外皮，降低电池短路的风险。

在实际飞行应用中，居中安装的电池能够让整机的重心落在飞控的中心轴线上，减少飞控的姿态修正补偿量，不仅能够提升飞行的稳定性，还能在一定程度上降低动力系统的功耗，延长续航时间。相比传统的扎带、魔术贴固定方式，这款固定座的限位结构能够避免电池在急加速、急停、翻滚等飞行动作中出现移位，杜绝因为电池偏移导致的飞行失控风险。同时固定座的结构能够兼容双面镜等顶部搭载配件的安装，不会和顶部搭载的镜头、图传天线等部件产生位置干涉，满足用户在装机时的多样化配件搭载需求。从结构强度验证角度来看，该固定座的受力路径经过优化，飞行过程中电池的重量载荷通过承托面均匀传递到两端的安装耳，再通过螺丝传递到机架主体，不会出现局部应力集中导致的结构断裂问题，能够满足日常飞行、作业过程中的强度要求。
