Steele5 220mm无人机XT60连接固定支架

在小型穿越机与固定翼无人机的动力系统装配环节，电池接口的连接可靠性一直是影响飞行安全的核心细节之一，XT60作为当前中小型无人机领域应用最广的动力接插件，其焊点受力断裂、接插件松脱导致的空中断电炸机事故，在日常飞行与作业场景中占比不低。这款针对Steele 5 220mm轴距机型设计的XT60连接支架，正是瞄准这一实际装配痛点完成的结构设计，从安装逻辑上规避接插件焊点直接承受拉扯力的风险。

从实际使用场景来看，220mm轴距的穿越机多用于花飞训练、竞速飞行以及轻度航拍作业，飞行过程中频繁的急加速、急停、翻滚动作会让电池与机身之间产生持续的相对拉扯力，常规装配中XT60公头直接焊接在电调电源线上，母头与电池相连，插合后的拉扯力会直接作用在电调端的焊点上，长时间飞行后容易出现焊盘脱落、线材扯断的问题。这款支架的核心功能，就是将XT60接插件的受力路径从焊点转移到机身结构件上，让所有飞行过程中的拉扯、振动载荷都通过支架传递到机身碳板或打印件安装位，完全释放焊点位置的应力。

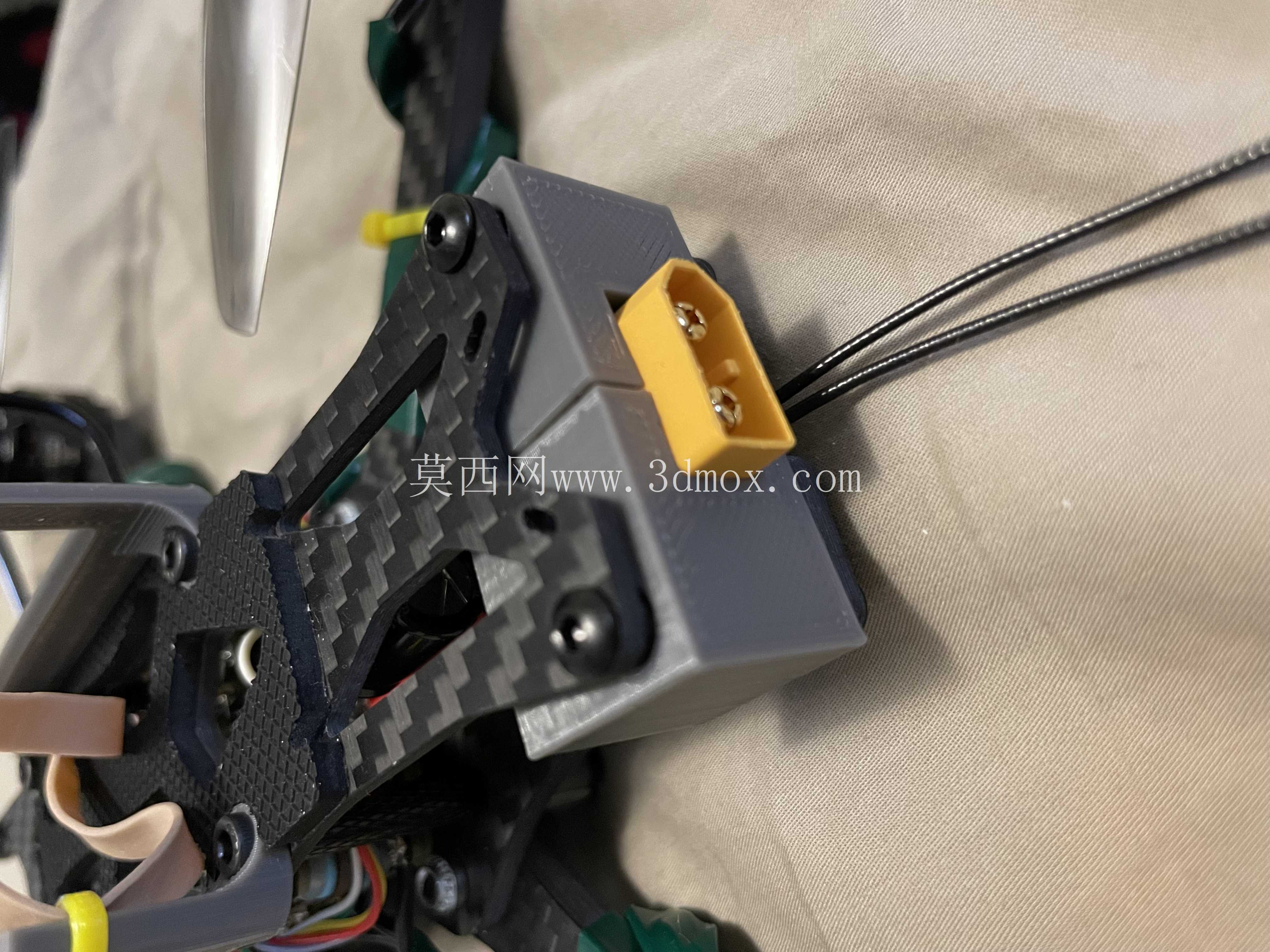

设计思路上，这款支架没有采用常见的抱箍式接插件固定结构，而是选择了压接配合的方案，预留了标准M2螺纹嵌件的安装位，装配时先将XT60公头嵌入支架对应的定位槽内，通过M2螺栓穿过支架上的安装孔，与嵌件形成螺纹锁紧，将接插件牢牢压合在支架的定位型腔中，接插件与支架之间没有相对窜动的间隙，同时支架本身通过底部的安装孔固定在机身的指定安装位，距离电调电源出线端的距离经过匹配，刚好让焊接完成的电源线处于自然松弛的状态，不会出现线材弯折受力或者拉扯焊点的情况。

从安装边界与尺寸匹配来看，这款支架完全适配Steele 5 220mm机型的机身安装孔位，整体外形采用方块式紧凑结构，不会超出220mm轴距机型的机臂投影范围，避免飞行过程中支架突出机身碰到障碍物；定位槽的尺寸完全匹配标准XT60接插件的外形公差，压合后不会出现接插件晃动的问题，M2螺纹嵌件的安装深度经过计算，螺栓锁紧后不会突出支架表面，也不会顶到接插件的外壳导致接插件变形。支架上预留的半圆避让位，刚好对准XT60接插件的出线方向，电源线从避让位穿出后可以自然顺到电调焊盘位置，不会出现线材直角弯折导致的线芯断裂问题。

在实际装配验证的逻辑中，这种压接式固定相比常见的扎带捆绑、热熔胶固定方案，可靠性提升非常明显：扎带在长期振动后会出现松弛，热熔胶在夏季高温飞行时容易软化脱落，而螺纹压接的结构可以在全温度段保持稳定的锁紧力，同时拆装电池时的插拔力完全由支架承担，不会传递到焊点位置，哪怕频繁插拔电池，也不会出现焊点疲劳的问题。对于结构设计从业者来说，这类小零件的设计核心从来不是复杂的曲面或者精巧的机构，而是精准匹配实际使用中的受力路径，把每一处载荷的传递路径都规划清楚，用最简单的结构解决最实际的装配痛点，避免为了造型增加不必要的结构复杂度，同时严格控制零件的安装边界，不与机身其他部件产生装配干涉，兼顾可靠性与轻量化的需求。
