嵌入式安装高清摄像头模组结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1194037
  • 嵌入式安装高清摄像头模组结构设计
  • 嵌入式安装高清摄像头模组结构设计

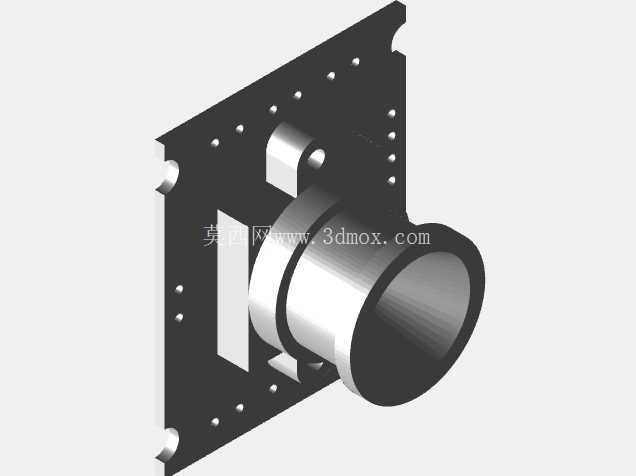

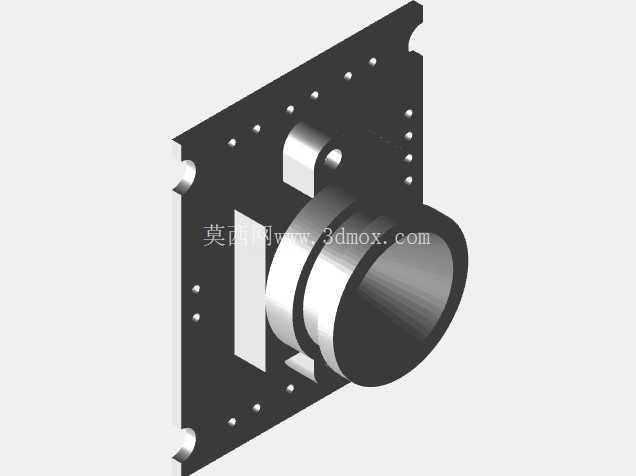

  这款摄像头模组的结构设计,首先围绕嵌入式视觉采集场景的安装需求展开,日常在工业视觉检测工位、智能门禁识别端、自助终端人脸采集模块、小型智能设备视觉输入端都能见到这类结构的实际应用,核心作用是完成光学图像的采集传导,为后端算法处理提供稳定的成像硬件载体。从结构组成来看,整个模组分为镜头光学段、安装固定基板、定位连接结构三个核心部分,镜头段采用多阶阶梯式圆柱结构,不同直径的台阶分别对应镜片组限位、调焦行程限位、与基板座的装配定位,每一段的直径差都控制在装配公差允许范围内,避免镜片组安装后出现光轴偏移的问题,镜头前端的通光口径做了倒角处理,既可以减少边缘杂光进入成像区,也能避免安装过程中锐边刮伤操作人员或者配套的防护镜片。安装基板采用带定位孔的板式结构,基板上的安装孔采用对称排布设计,孔位间距匹配常规M2规格的固定螺丝,孔位周边做了局部加厚的凸台结构,避免螺丝锁附时基板出现变形,影响镜头的安装垂直度;基板一侧预留的矩形开槽是对应FPC软排线的出线位,开槽边缘做了圆角过渡,防止软排线装配时被锐边割伤绝缘层,开槽的尺寸刚好覆盖排线的宽度与弯折半径需求,不需要额外增加排线固定座就能完成走线限位。

  设计过程中首先考虑的是光轴与安装面的垂直度要求,镜头座与基板的连接采用定位柱加卡扣的预固定方式,定位柱的直径公差控制在0.02mm以内,保证镜头装配后光轴与基板安装面的垂直度误差不超过0.1度,避免成像出现一侧清晰一侧模糊的离焦问题;其次考虑的是不同安装场景的兼容性,基板的外形尺寸控制在常见的嵌入式安装预留空间范围内,四个角的安装孔位可以兼容水平安装、垂直安装甚至倾斜安装的固定需求,不需要额外制作转接板就能直接固定在设备的安装支架上。

  从安装边界来看,整个模组的最大外轮廓是镜头的前端直径与基板的对角线长度,镜头突出基板表面的高度经过测算,刚好匹配常规2mm厚度的设备面板开孔深度,面板开孔只需要按照镜头最大外径预留0.2mm的装配间隙,就能完成模组的嵌入式安装,面板与镜头前端的缝隙可以加装密封圈实现防尘防护;基板背面的元件高度做了统一限制,所有贴片元件的最高高度不超过3mm,保证背面与设备内部的主板之间预留足够的散热间隙,不会出现元件干涉挤压的问题。实际使用过程中,这类模组的结构稳定性直接影响成像质量,所以在设计时特意在镜头与基板座的连接位置预留了点胶槽,调焦完成后可以在点胶槽内注入固定胶,避免设备运行过程中的振动导致镜头焦距偏移,出现成像模糊的问题;基板上的定位孔不仅用于螺丝固定,也可以作为生产过程中的工装定位孔,在SMT贴片、镜头装配、焦距调试等工序中,通过定位孔与工装夹具配合,能大幅提升装配的一致性,减少人工调整的时间成本。

  不同于外露式的摄像头结构,这款模组的基板边缘做了缺口设计,对应设备内部的定位筋条,安装时可以通过缺口快速判断安装方向,避免出现装反导致排线出线方向错误的问题,缺口的尺寸与设备定位筋条采用小间隙配合,装配后能限制模组的转动自由度,即使螺丝出现轻微松动,模组也不会在安装孔内转动,保证成像方向始终符合设计要求。镜头部分的多阶圆柱结构除了装配定位的作用,也兼顾了杂光屏蔽的效果,每一级台阶的内壁都做了哑光处理,减少内壁反光对成像的干扰,最靠近成像面的台阶直径最小,刚好覆盖传感器的成像区域,避免边缘杂光直射传感器产生眩光问题。
