高性能传动用爪形联轴器弹性体结构

在常规工业传动系统的布局中，动力输出端与负载端的轴系连接始终是结构设计环节需要重点考量的部分，不少场景下两轴的安装同轴度无法达到绝对理想状态，设备运行过程中产生的冲击载荷也会直接作用于轴系与核心传动件，这时候挠性联轴器的选型就直接决定了整套传动链路的运行稳定性与部件使用寿命。这次呈现的爪形联轴器弹性体，是爪式联轴器总成里承担核心功能的柔性部件，对应适配的公称轴径规格为14/16，主要面向中小功率的普通驱动场景做配套设计。

从实际应用场景来看，这类弹性体的适配范围覆盖了轻工输送设备、小型机床进给机构、通用风机水泵传动组、自动化生产线的动力接驳单元等多个常规工业场景，这类场景的共性是传动功率处于中低区间，运行过程中存在小幅的轴系窜动、径向与角向不对中量，同时启停阶段会产生频次不低的瞬时冲击，不需要采用结构复杂、成本高昂的膜片联轴器或者鼓形齿联轴器，爪形联轴器搭配对应硬度的弹性体就可以完全满足使用需求，同时兼顾安装便捷性与后期维护成本。

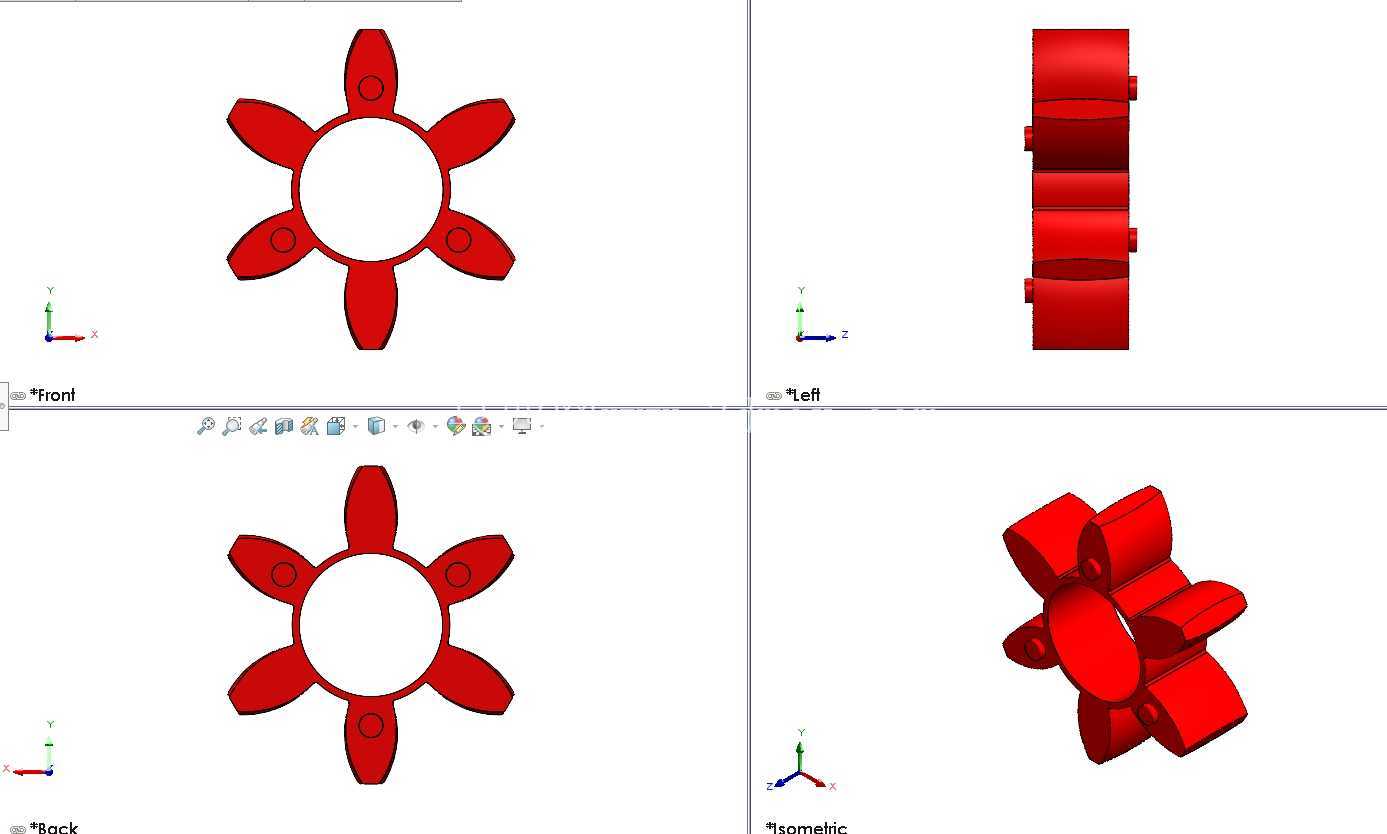

从功能特性层面来说，这个星形六爪结构的弹性体，安装时会嵌合在两个端面带凸爪的金属半联轴器之间，金属半联轴器的凸爪分别嵌入弹性体相邻爪瓣的间隙中，动力传递时扭矩会通过一侧半联轴器的凸爪作用在弹性体爪瓣上，再通过弹性体的形变传导至另一侧半联轴器的凸爪，完成动力的非刚性接驳。这种结构首先可以吸收两轴之间存在的微小不对中量，包括径向偏移、角向偏斜以及少量的轴向窜动，避免轴系因为强制对中产生额外的交变弯曲应力，降低轴承、密封件等相邻部件的异常磨损概率。其次弹性体本身的阻尼特性可以有效缓冲启停阶段的瞬时冲击，过滤运行过程中产生的高频振动，避免振动沿着轴系传导至电机或者负载端的精密部件，提升整套设备运行的平稳性，降低运行过程中的结构噪音。

在设计思路上，这个弹性体采用了对称六爪的星形布局，六个爪瓣沿中心圆环均匀周向分布，每个爪瓣的轮廓都做了圆弧过渡处理，没有尖锐的应力集中棱角，中心的通孔尺寸与对应规格的联轴器定位台阶匹配，保证安装时的同轴度定位精度。每个爪瓣的侧壁都设计了均匀的壁厚，受力时可以产生均匀的弹性形变，不会出现局部应力过大导致的过早撕裂失效。爪瓣的外轮廓弧度与金属半联轴器的爪槽轮廓完全贴合，保证受力时接触面的应力均匀分布，避免局部压强过大导致弹性体过快磨损。材质选择上通常采用聚氨酯或者丁腈橡胶材质，根据不同的工况需求匹配对应的邵氏硬度，需要高缓冲性能的场景选用偏软的材质，需要传递更大扭矩的场景选用硬度更高的配方，平衡缓冲性能与扭矩承载能力。

从安装边界与尺寸适配来看，这款弹性体适配的轴径规格为14/16，对应的金属半联轴器爪槽尺寸与弹性体爪瓣尺寸做了公差匹配，安装时不需要额外的专用工具，只需要将弹性体对准一侧半联轴器的爪槽压入，再对齐另一侧半联轴器的爪槽推合到位即可，后续维护更换时也不需要完全移开两端的传动设备，只需要将两轴的轴向间隙拉开足够的操作空间，就可以取出旧的弹性体完成更换，大幅降低后期运维的时间成本。弹性体的外径尺寸与对应规格联轴器的外径匹配，安装后不会超出半联轴器的外轮廓，不需要额外预留径向避让空间，轴向的厚度也与标准爪式联轴器的安装间隙匹配，不会额外增加轴系的轴向安装尺寸，适配现有常规14/16轴径的传动安装位，不需要对原有设备的安装结构做额外改动。

在实际选型匹配过程中，需要注意弹性体的温度适用范围，常规聚氨酯材质的适用温度在-20℃到80℃之间，如果是高温工况需要更换对应耐温配方的材质，同时要根据实际传递的额定扭矩、峰值扭矩选择对应硬度的弹性体，避免长期过载导致弹性体爪瓣剪切失效。日常运维过程中只需要定期检查弹性体的爪瓣磨损情况，当出现明显的裂纹、压溃变形时及时更换，就可以保证联轴器长期稳定运行，避免因为弹性体失效导致的传动中断、轴系损坏等问题。
