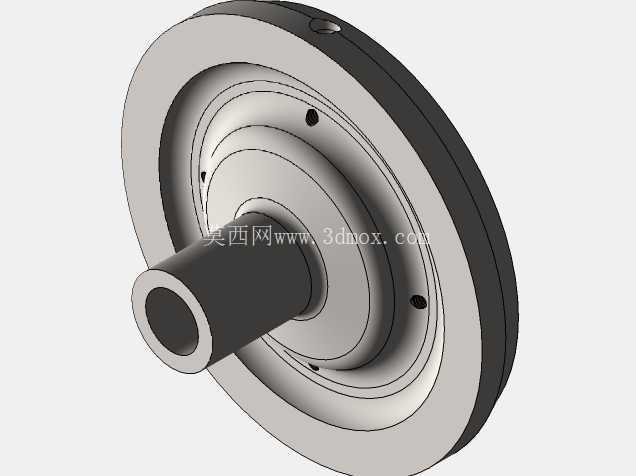

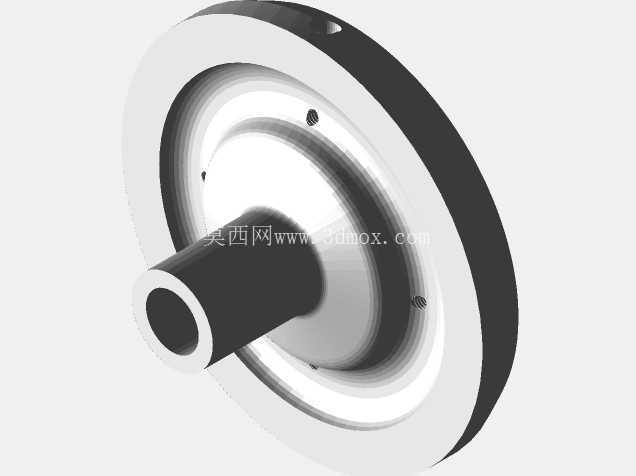

带轴一体式飞轮3D打印适配结构

　　这款带轴一体式飞轮结构，在设计之初就瞄准桌面级3D打印的成型特性做了适配，没有设置大跨度悬空结构，所有外伸特征的倾斜角度都控制在FDM工艺无需支撑即可成型的阈值以上，轴段与轮盘的衔接位置做了R2的圆角过渡，既避免打印过程中出现应力集中导致的层间开裂，也能减少后期去支撑、打磨的工序量，打印完成后仅需简单去除底部 raft 残留即可直接使用。从实际应用场景来看，这类小尺寸一体式飞轮多用于桌面级小型动力装置的动能存储与转速波动抑制，比如小型斯特林发动机的动力输出端、桌面级内燃机模型的曲轴端、甚至是小型手摇发电装置的转轴位置，依靠自身回转过程中存储的动能，抵消动力输入的间歇性脉冲，让整个传动系统的输出转速更平稳，避免出现卡顿、转速骤升骤降的问题。

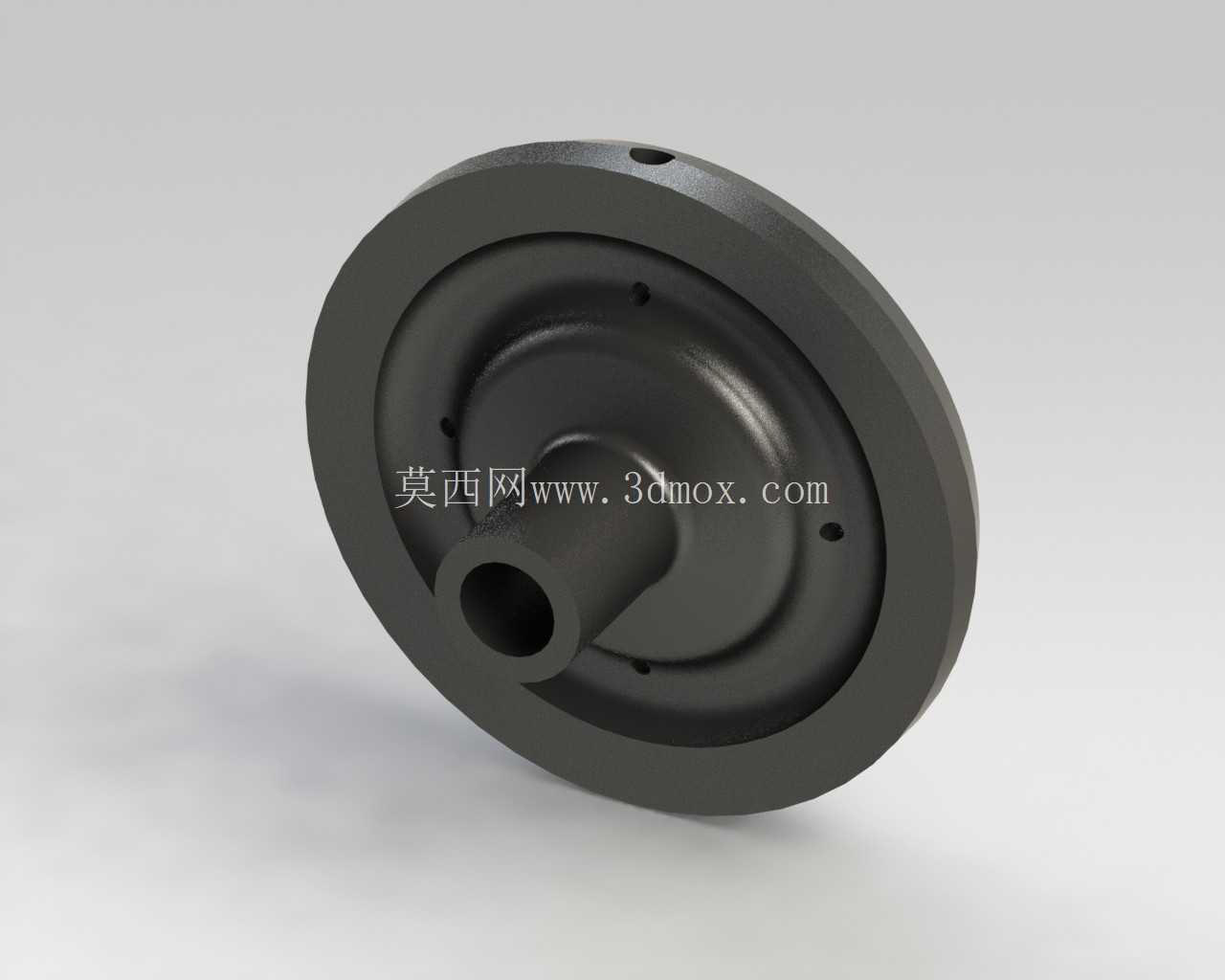

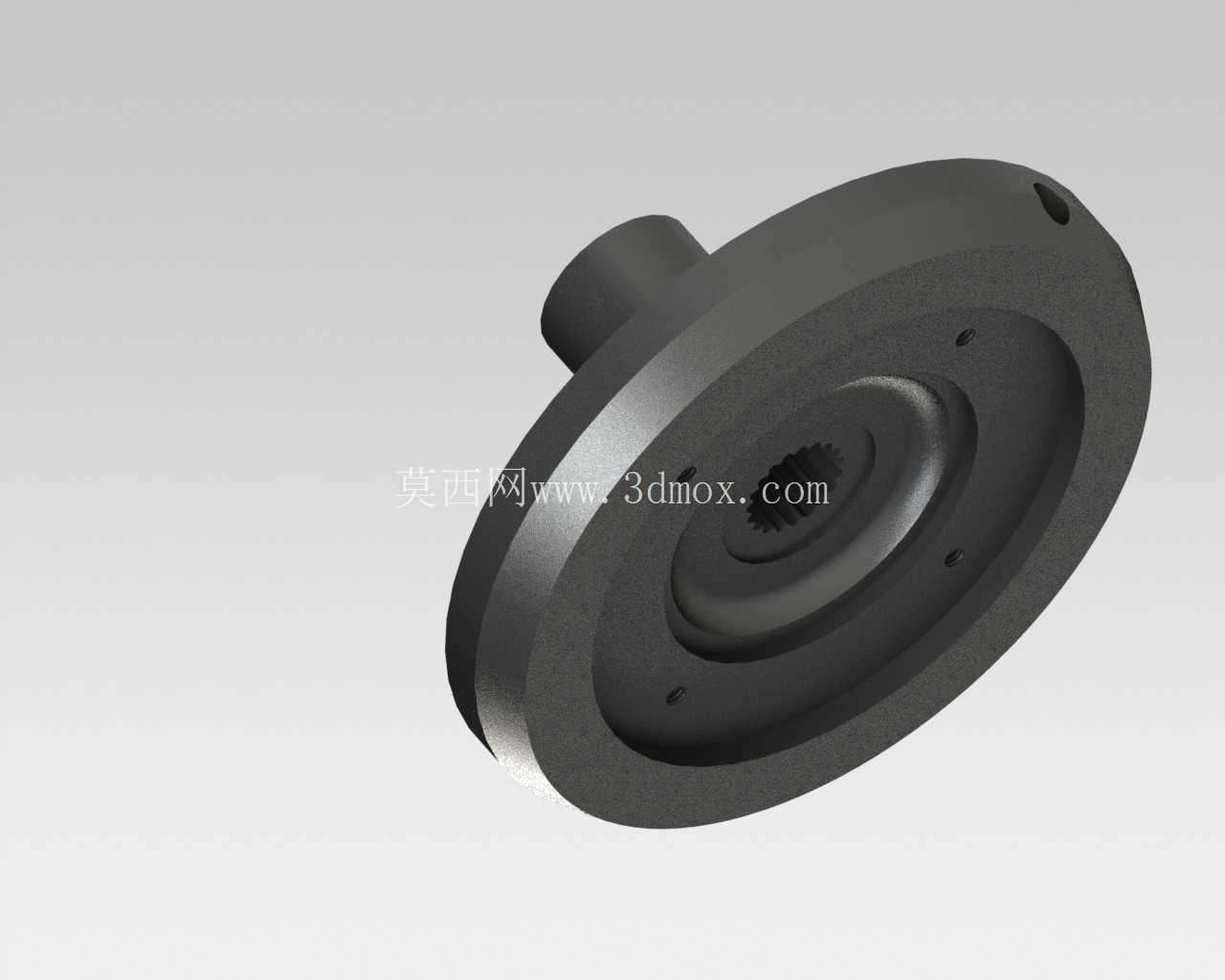

　　结构设计上，轮盘采用了不等厚的截面设计，外缘部分厚度更大，尽可能将质量集中在回转半径最大的区域，在相同整体质量的前提下获得更大的转动惯量，提升储能效率；中心轴段与轮盘采用一体化成型设计，省去了传统飞轮需要额外压装轴件的工序，避免了轴孔配合间隙带来的回转偏心问题，轴段的直径公差按照3D打印常见的收缩率做了0.2mm的预留补偿，打印完成后可以直接和标准608轴承的内圈形成过渡配合，无需额外打磨修配。轮盘的非安装端面设置了一圈深度1mm的环形凹槽，一方面可以减少打印过程中的材料用量，降低整体重量，另一方面也能在凹槽内粘贴配重铅片，方便后期根据实际使用需求调整整体转动惯量，适配不同转速、不同动力输入特性的装置。

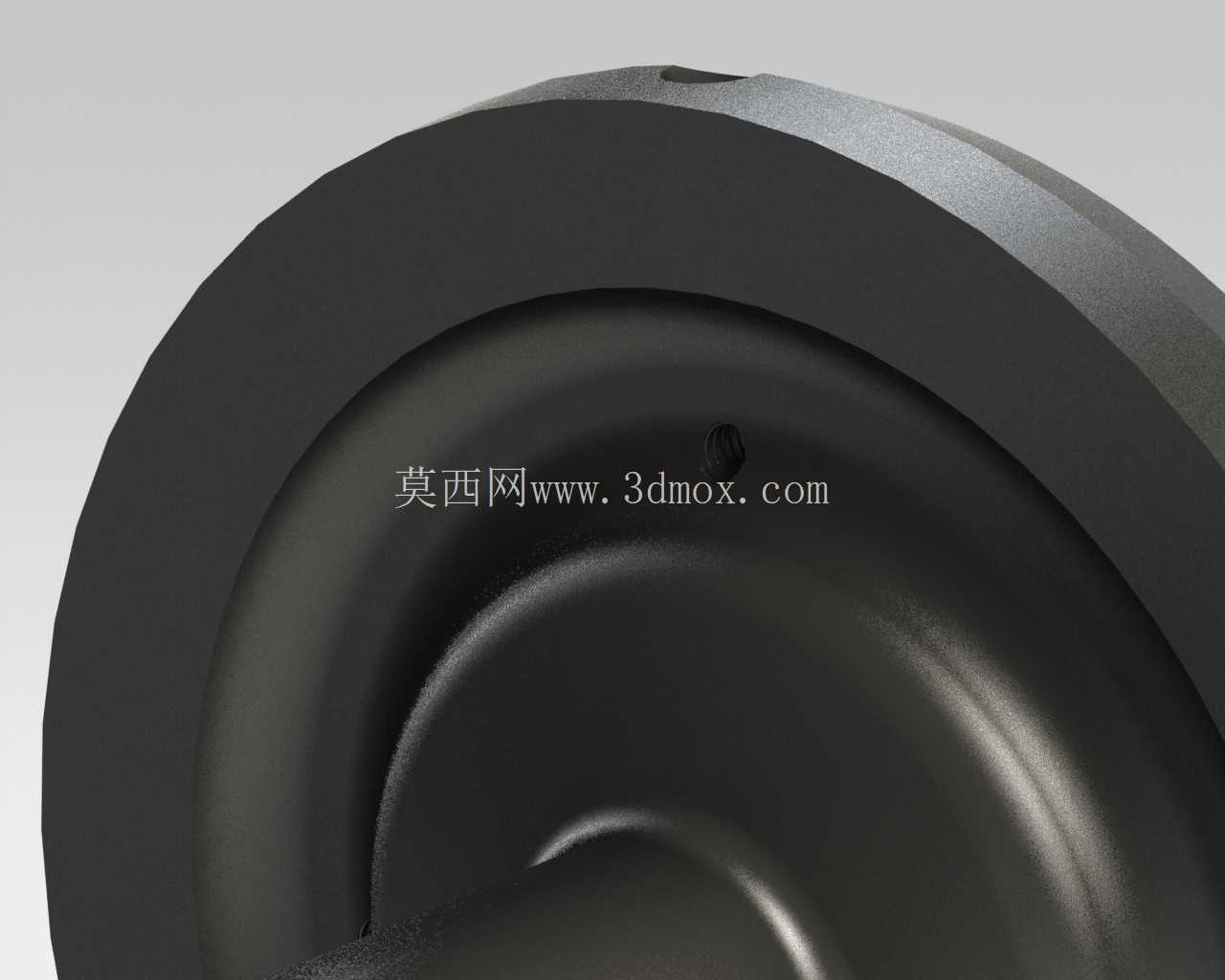

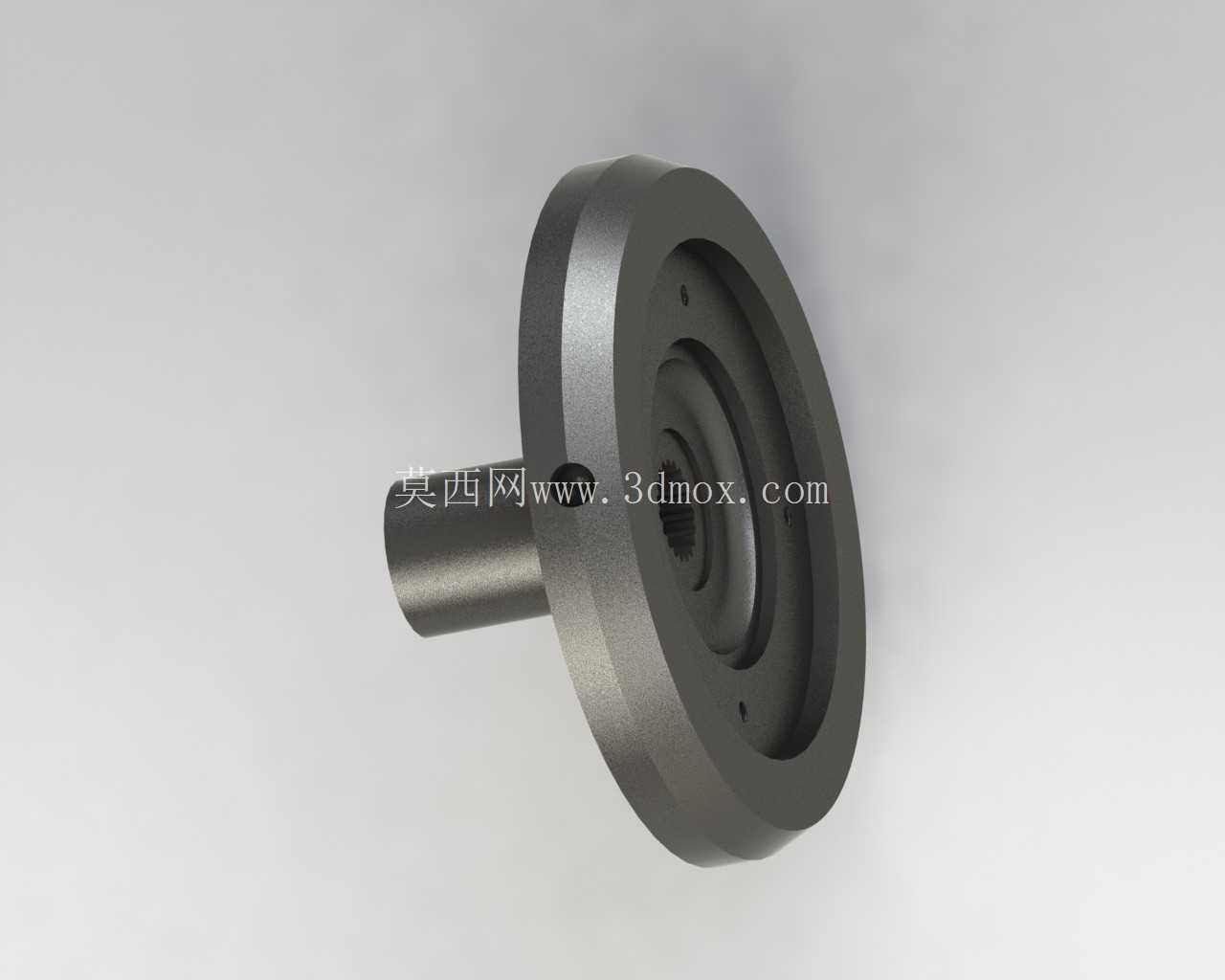

　　安装边界方面，轮盘的最大外径控制在80mm，轴向总长度（含轴段）为65mm，其中伸出轮盘的轴段长度为25mm，轴段直径为8mm，轮盘的安装基准面为轴根处的垂直端面，端面的平面度在设计时控制在0.1mm以内，保证安装后轮盘的端面跳动量满足小型动力装置的使用要求，不会因为回转偏心产生额外的振动。轮盘上还预留了一个直径2mm的径向顶丝孔，位置距离轴根端面5mm，安装时可以通过顶丝将飞轮与转轴锁紧，避免高速回转时飞轮与转轴出现相对滑动，顶丝孔的位置特意避开了轮盘的应力集中区域，不会因为开孔降低轮盘的整体结构强度。

　　从实际使用的角度出发，这款飞轮的设计没有追求过高的尺寸精度，所有配合尺寸都预留了3D打印工艺的公差余量，即使用普通的PLA材料打印，也能满足小型模型装置、教学演示教具的使用需求，如果需要更高的转速和强度，也可以更换PETG或者ABS材料打印，结构本身不需要做任何修改。不同于传统机加工飞轮需要多工序车削、钻孔、压装的流程，这款一体式结构打印完成即可投入使用，非常适合个人DIY、教学实验、小型原型机验证的场景，不需要额外的机加工设备就能快速获得可用的飞轮零件，在做小型动力装置调试的时候，可以快速打印不同厚度、不同外径的变体，测试不同转动惯量下的系统运行稳定性，大幅缩短原型验证的周期。轮盘的外缘做了0.5mm的倒角处理，既避免打印完成后边缘出现锋利的毛刺，也能在需要外接传动带的时候，减少传动带的磨损，提升传动带的使用寿命。中心的内凹结构除了减重之外，也可以作为安装编码器、测速码盘的基准位，不需要额外设计安装支架，直接将码盘粘贴在凹槽内即可完成转速检测组件的安装，进一步拓展了这款飞轮的使用场景，不管是做动力储能组件，还是作为转速检测的安装基准，都能直接适配，不需要额外修改结构。
