食品搅拌机传动输出齿轮轴结构设计

在小型家用及商用食品搅拌设备的传动链路中，这类带内六角安装孔的齿轮轴属于核心动力输出构件，日常作业场景里，它承担着将电机端的旋转扭矩传递至搅拌桨组件的作用，不管是打发蛋液、揉制面团还是搅拌酱料，只要设备启动，该部件就会持续承受交变载荷与一定的轴向窜动作用力。从实际使用场景来看，这类齿轮轴多应用在手持搅拌棒、台式小型料理机的传动末端，和常规外置齿轮不同，它将齿轮结构与传动轴做了一体化设计，省去了额外的键连接装配环节，能有效缩小传动段的整体径向尺寸，适配小家电内部紧凑的安装空间。

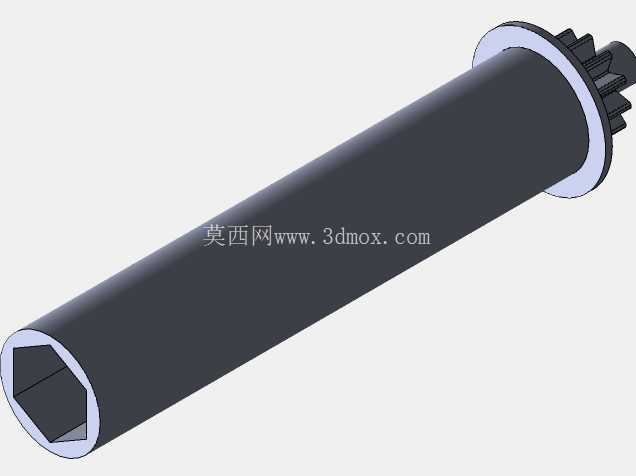

设计这类构件时，首先要匹配设备内部的安装边界：轴身主体为等直径圆柱结构，表面做光滑处理，和设备内部的尼龙衬套配合时能降低转动摩擦阻力，靠近齿轮端的凸缘结构是轴向定位基准，装配时该凸缘会卡在衬套端面与机壳限位槽之间，限制轴体工作时向搅拌端的窜动位移，避免齿轮和上游传动齿轮出现啮合错位。轴端的内六角孔是动力输入端，和电机输出端的六角驱动轴直接配合，这种配合形式不需要额外的销钉或者键槽，装配时直接插入即可完成扭矩传递，对小尺寸传动结构来说，能大幅降低装配复杂度，同时六角配合的接触面大，传递小功率扭矩时不会出现打滑问题。

齿轮部分设置在轴体的非搅拌端，齿形为小模数直齿，和上游减速齿轮组的末级齿轮啮合，齿顶圆直径和轴身直径的差值控制在合理范围，既保证轮齿有足够的抗弯强度，又不会因为齿顶过大占用过多机壳内部空间。从安装尺寸来看，轴体的总长度需要匹配机壳从驱动端到搅拌桨安装位的距离，过长会导致轴端突出机壳过多，过短则会让搅拌桨安装不到位出现晃动；内六角孔的深度要覆盖驱动轴的插入长度，孔壁和六角驱动轴的配合间隙控制在0.1mm以内，间隙过大会导致转动时出现异响，间隙过小则会提升装配难度，也不利于日常磨损后的零件替换。

实际使用中，这类齿轮轴的失效形式多为轮齿磨损或者内六角孔磨圆，因为食品搅拌机工作时负载波动大，比如揉制高筋面团时负载会突然升高，轮齿啮合处的接触应力会瞬间增大，长期使用后轮齿啮合面会出现磨粒磨损，当磨损量超过齿厚的10%时，就会出现传动打滑、搅拌无力的问题，这时候就需要替换该部件。设计时轮齿的齿面粗糙度要控制在Ra1.6以下，降低啮合时的摩擦系数，轴身和衬套配合的圆柱面粗糙度控制在Ra0.8，减少转动时的磨损速率。另外，考虑到食品接触场景的卫生要求，该部件的材质多选用符合食品接触标准的工程塑料或者不锈钢，塑料材质重量轻、自润滑性好，适合小功率家用机型，不锈钢材质强度高、耐磨损，适合使用频率更高的商用小型搅拌设备。

从结构优化的角度看，一体化的齿轮轴结构减少了零件数量，原有的分体式齿轮加轴的设计需要两个零件分别加工再装配，累积装配误差会影响齿轮啮合精度，一体化结构直接在轴体一端加工轮齿，同轴度更容易保证，能有效降低传动过程中的噪音和振动。轴身靠近齿轮端的凸缘除了轴向定位，还能起到挡圈的作用，阻挡机壳内部的润滑脂向搅拌端渗漏，避免润滑脂污染食材。在建模过程中，需要重点保证内六角孔和齿轮分度圆的同轴度，同轴度公差控制在0.05mm以内，否则转动时会出现偏心晃动，不仅会增大噪音，还会加速衬套和轮齿的磨损。轮齿的参数要和上游减速齿轮完全匹配，模数、压力角、齿数都要对应，否则会出现啮合卡滞甚至打齿的问题。
