配对啮合大小齿轮逆向结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1194084
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计
  • 配对啮合大小齿轮逆向结构设计

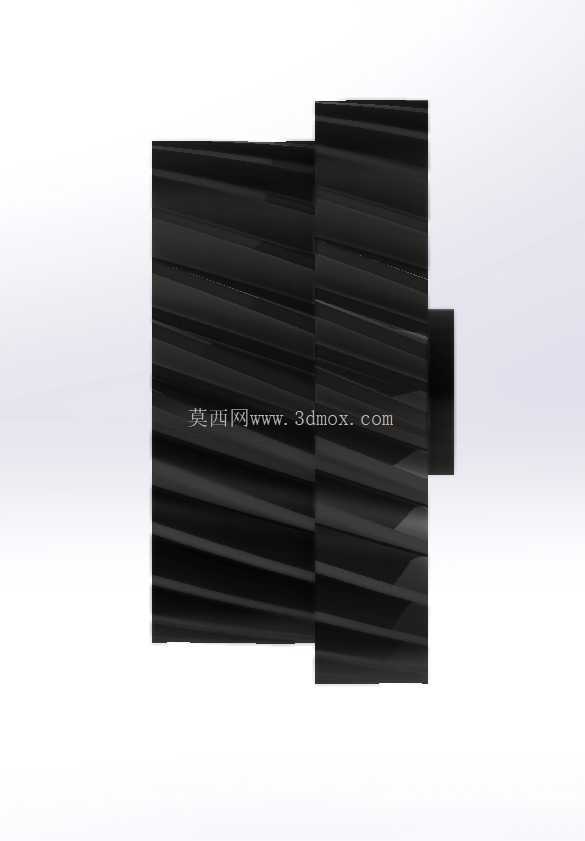

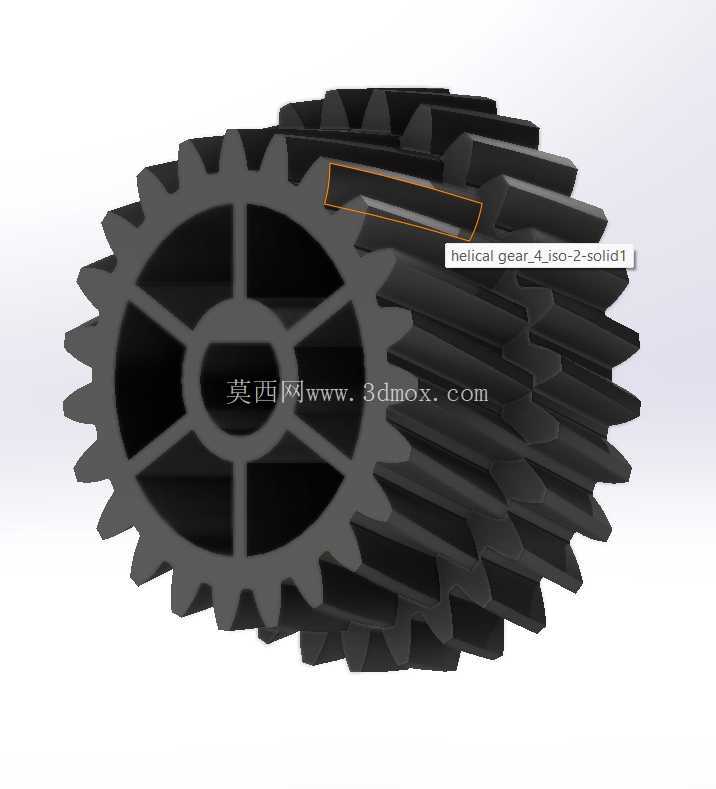

这套配对齿轮结构,是针对小型精密传动场景做逆向还原得到的啮合副,日常在小型电动工具、微型传动箱、小家电减速机构里十分常见,这类带辐条减重结构的齿轮,大多采用粉末冶金或者压铸工艺成型,相比实心齿轮能在保证轮齿强度的前提下降低自身重量,减少传动过程中的转动惯量,让启停响应更灵敏,也能降低配套驱动端的动力损耗。

从实际使用场景来看,这类大小齿轮配对的减速结构,通常布置在动力输入与执行端之间,小齿轮多与电机输出轴直接配合,大齿轮作为从动件承接扭矩后传递给下一级机构或者执行负载,两者的螺旋角保持一致,能保证啮合过程中齿面接触是连续的线接触,相比直齿啮合冲击更小,传动噪音更低,适合对运行平稳性有一定要求的中低速轻载传动场景,比如家用料理机的传动模块、小型输送线的驱动端、办公设备的走纸机构里都能见到同结构的齿轮副。

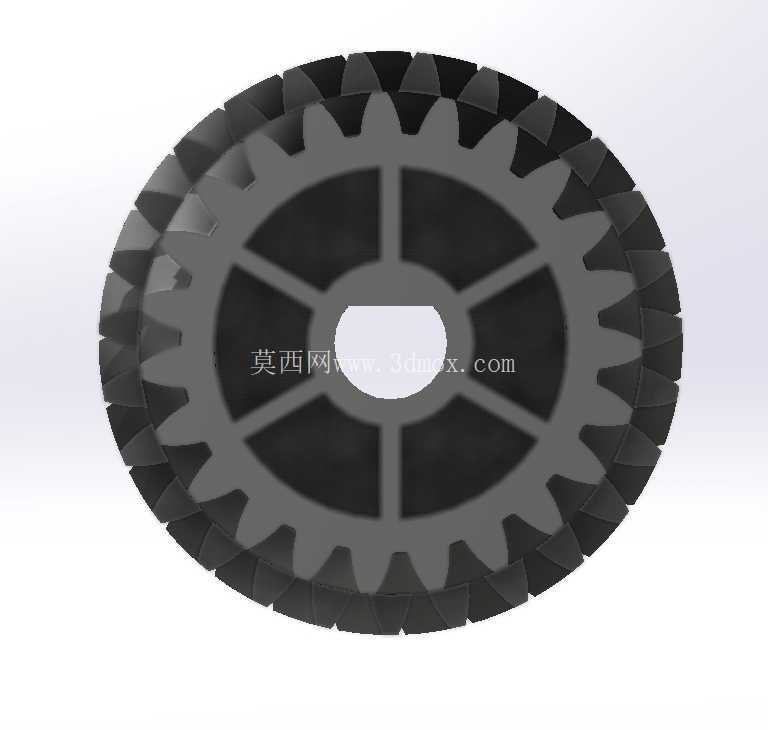

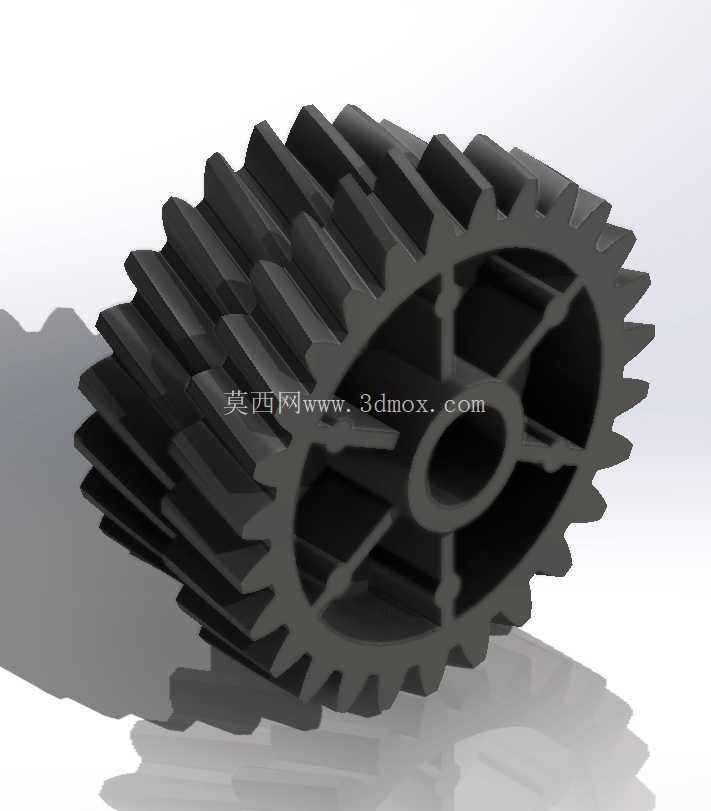

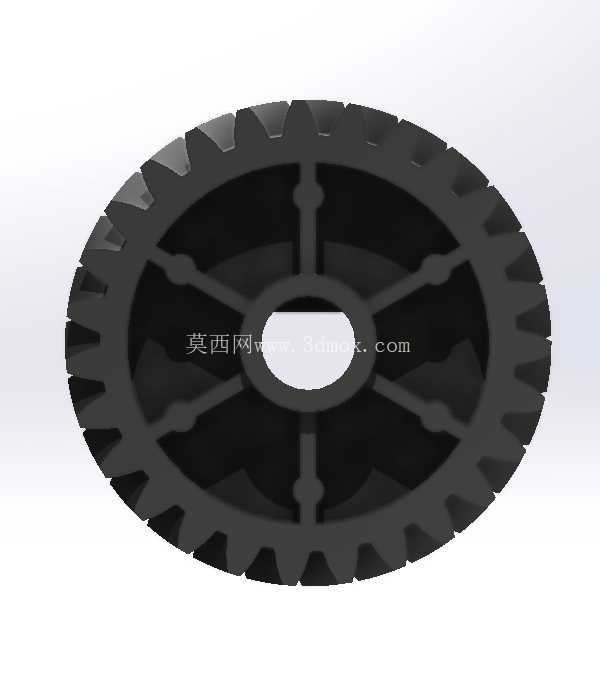

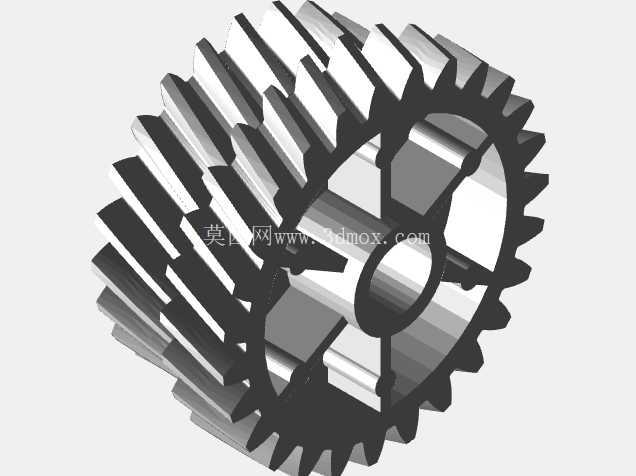

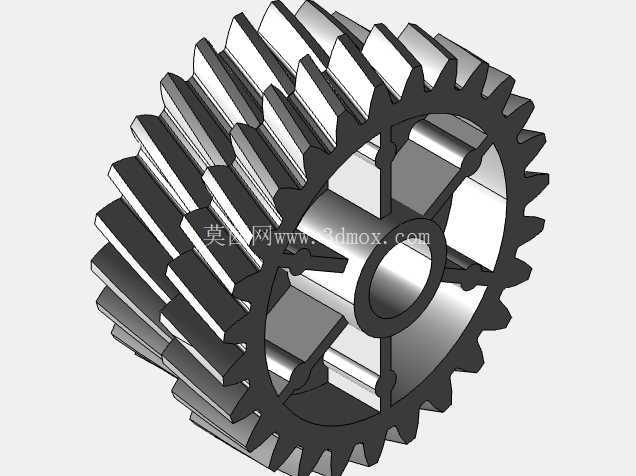

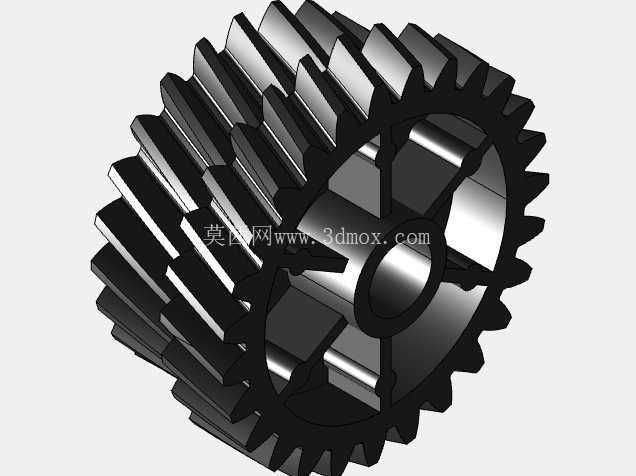

设计还原过程中,首先要保证的是轮齿参数的匹配一致性,两个齿轮的螺旋角完全对齐,模数匹配才能保证正确的啮合侧隙,避免出现卡滞、打齿或者传动回差过大的问题。大齿轮采用六辐条的轮辐结构,辐条均匀分布在轮毂与轮缘之间,这种结构在压铸成型时能让材料填充更均匀,减少厚大截面带来的缩孔缺陷,同时轮毂位置的内孔是安装基准,内孔的尺寸公差需要与配套的轴径做过渡配合,保证传动时不会出现轴孔打滑的问题,轮缘部分的厚度经过匹配计算,能承受额定扭矩下的轮齿弯曲应力,不会出现轮缘开裂的情况。小齿轮的结构更紧凑,因为其转速更高,轮齿的接触频次更大,所以齿面的啮合区域做了对应优化,保证在啮合过程中齿面受力均匀,不会出现局部应力集中导致的早期磨损。

安装边界上,大齿轮的节圆尺寸决定了其安装时的中心距要求,两个齿轮装配时的中心距误差需要控制在合理公差范围内,中心距过大会导致啮合侧隙过大,传动回差明显,正反转切换时会有冲击噪音;中心距过小则会导致轮齿啮合过紧,齿面磨损加剧,传动效率下降,甚至会出现卡滞无法转动的情况。齿轮的端面跳动和径向跳动公差也需要控制在对应精度等级范围内,不然运转时会出现周期性的振动和噪音,影响整套传动机构的使用寿命。

从功能特性来看,这套齿轮副的传动比是固定的,由两个齿轮的齿数比决定,能稳定实现减速增扭的作用,匹配小功率驱动电机就能带动额定范围内的负载,螺旋齿的设计让啮合过程中同时参与啮合的轮齿对数更多,相比直齿齿轮承载能力更强,运行更平稳。轮体的减重结构不仅降低了自身重量,也减少了材料用量,适合批量压铸生产,能有效控制制造成本,同时辐条之间的空隙也能在运转时带动空气流动,帮助齿面散热,带走啮合摩擦产生的热量,避免长时间运转时齿面温度过高导致的材料性能下降。

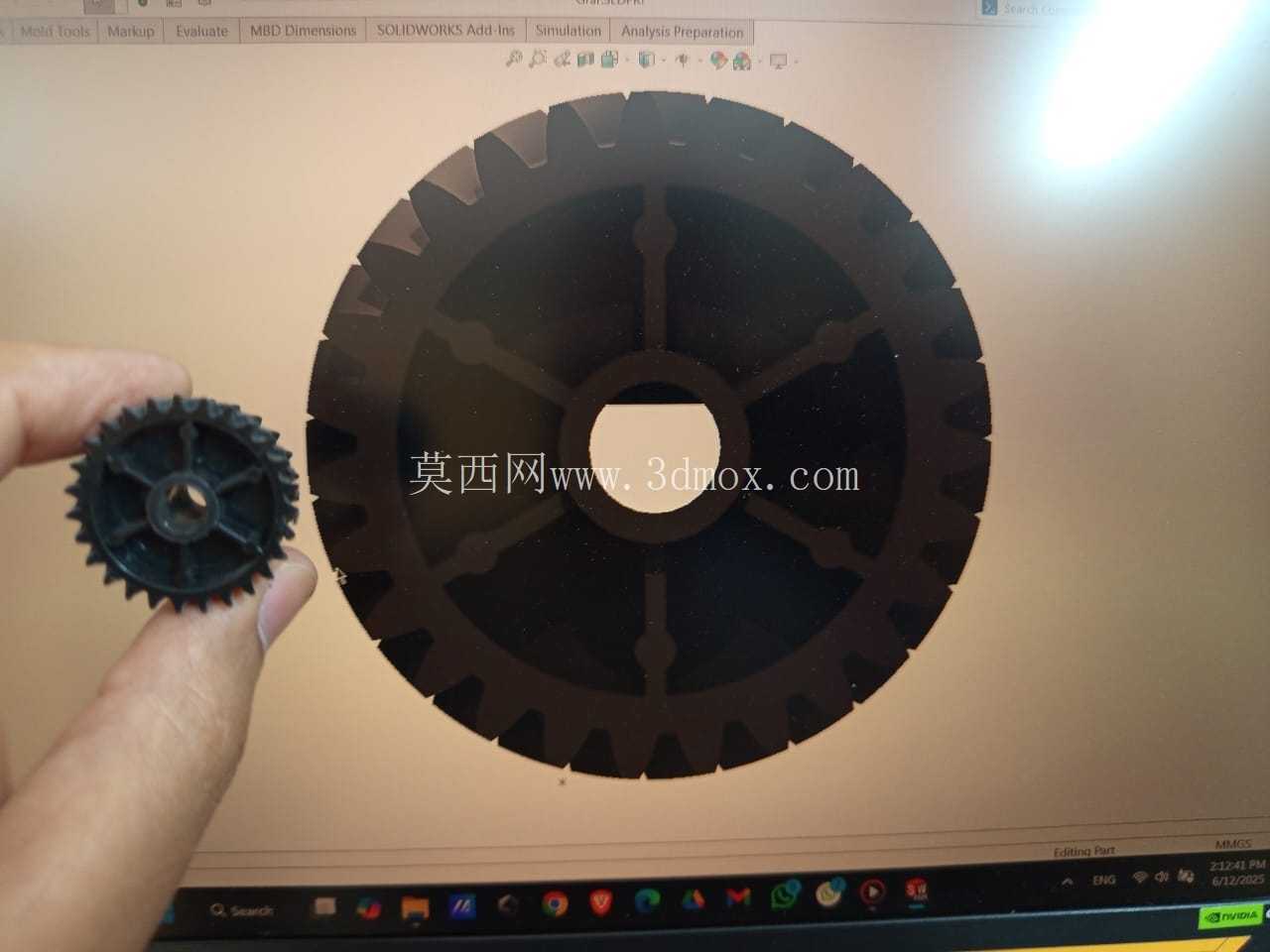

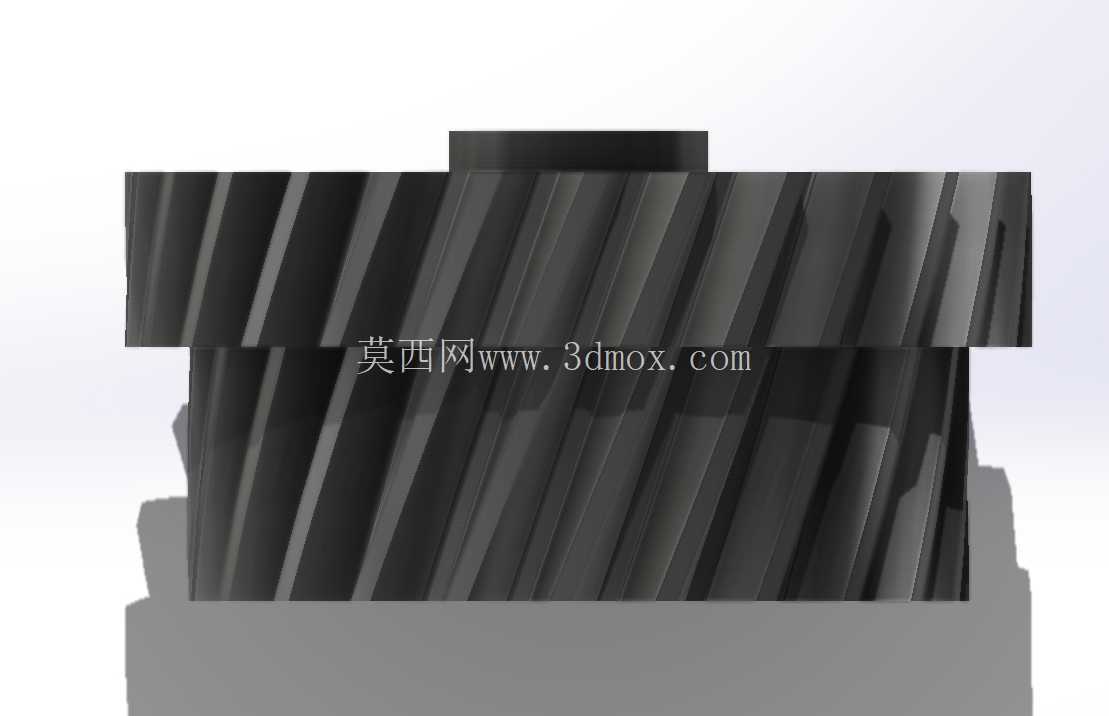

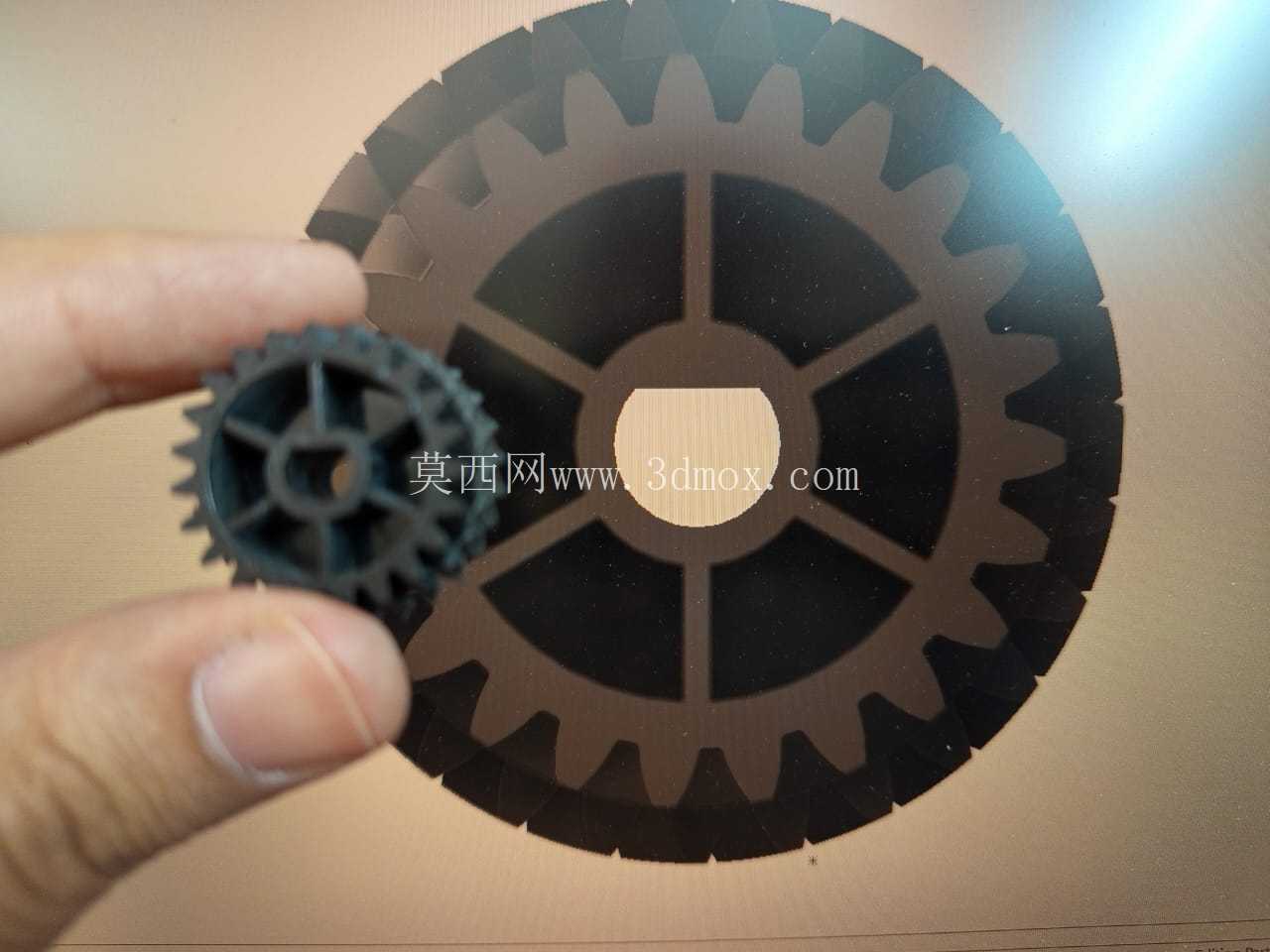

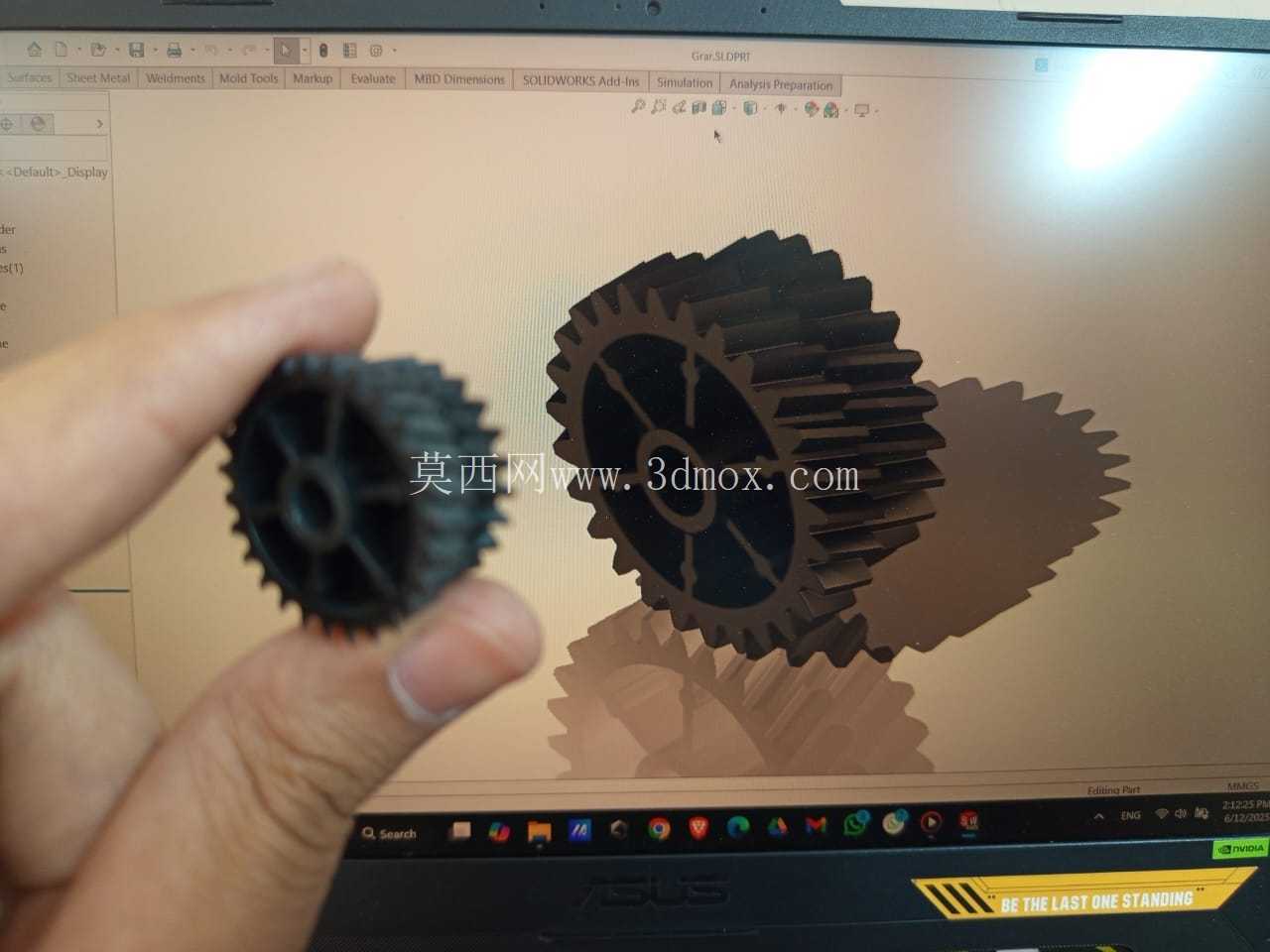

逆向还原的时候,需要重点关注齿廓的精度,因为螺旋齿轮的齿向是带有螺旋角的,建模时需要保证齿面的渐开线轮廓准确,螺旋升角与实物完全一致,才能保证装配后啮合接触斑点处于齿面中间位置,不会出现偏载的情况。轮毂部分的键槽或者配合面(如果有)的位置也需要准确还原,保证装配时的周向定位可靠,不会出现传动时的相对转动。另外,齿轮的端面倒角、齿顶圆角这些细节结构也不能忽略,这些结构不仅能去除加工毛刺,避免装配时刮伤配套零件,也能减少啮合时的应力集中,提升轮齿的抗疲劳强度。

在实际选型替换时,除了匹配模数、齿数、螺旋角这些核心参数,还要注意齿轮的安装孔尺寸、轮体总厚度、轮毂突出长度这些安装尺寸,避免出现装配干涉的问题,比如大齿轮的轮毂长度如果超过安装腔的轴向空间,就会导致装配后齿轮被轴向压紧,运转时出现摩擦卡顿;轮缘的外径如果过大,会和周边的壳体或者其他零件发生碰撞,影响机构正常运转。这类压铸齿轮通常会在成型后做齿面的去毛刺处理,部分要求更高的场景还会做齿面的精加工或者表面处理,提升齿面的耐磨性和抗腐蚀能力,延长使用寿命。
