RV摆线驱动减速机结构设计

在工业传动场景中，大传动比、高刚性的减速部件一直是重载传动链路里的核心需求，RV摆线驱动结构正是针对这类场景开发的传动单元，其核心作用是在伺服电机、普通动力电机与执行端负载之间完成转速匹配与扭矩放大，同时抵消输入端的转速波动，保障输出端的运转平稳性。这类结构常被应用在工业机器人关节、重载变位机、自动化生产线的回转工位、精密输送设备的驱动端，相比普通行星减速结构，其具备更强的抗冲击载荷能力，回差控制表现更优，能在频繁正反转的工况下保持稳定的传动精度。

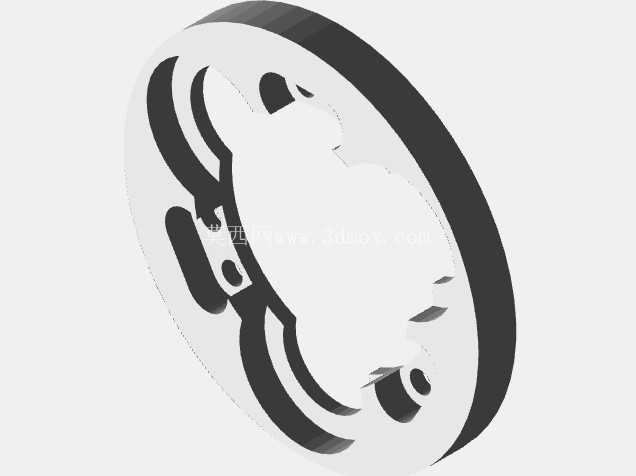

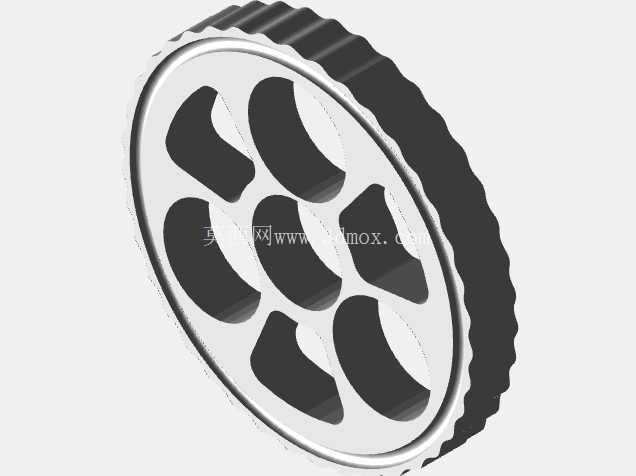

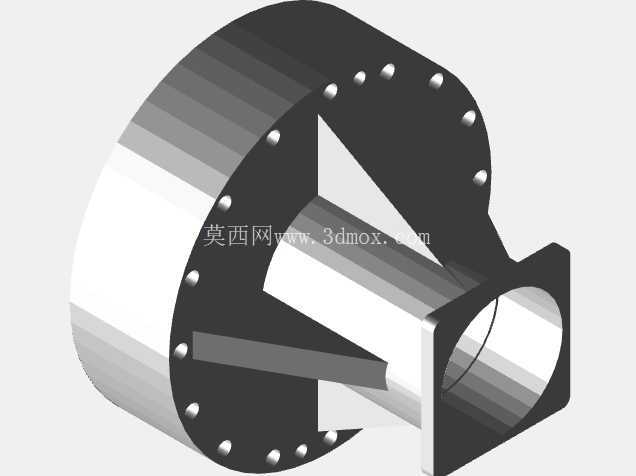

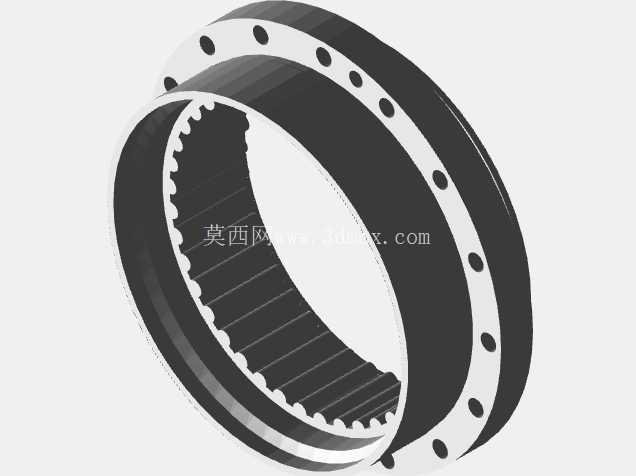

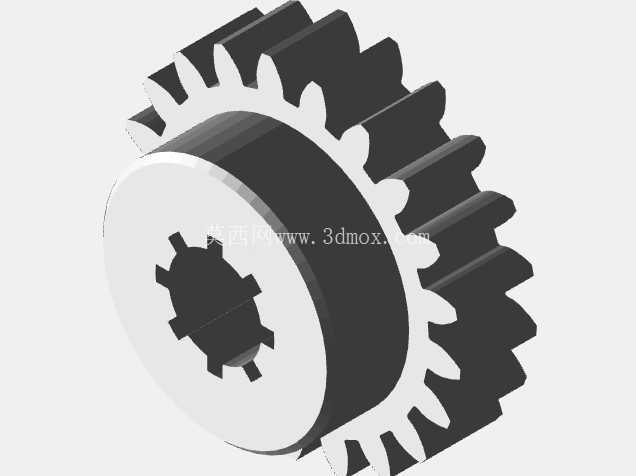

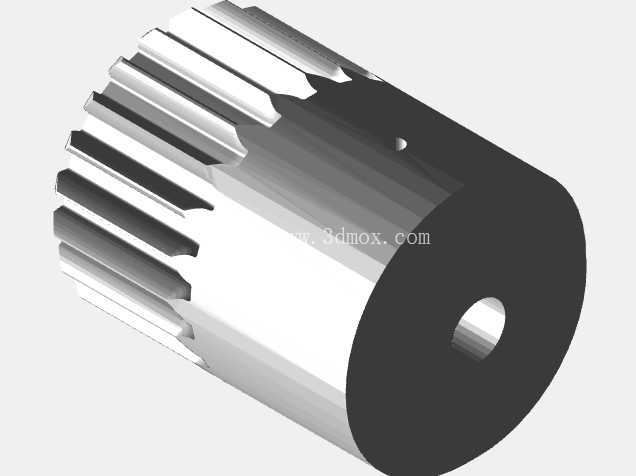

从结构设计逻辑来看，该摆线驱动采用少齿差传动原理，输入端连接动力源后，通过偏心结构带动摆线轮做平面运动，配合针齿壳内壁的针齿完成动力传递，最终通过输出机构将低转速大扭矩的动力向外输出。设计过程中需要重点考量摆线轮的齿形修形量，修形量过大会导致传动回差超标，影响末端定位精度，修形量过小则会提升装配难度，甚至在运转过程中出现卡滞、磨损加剧的问题。外壳采用法兰式安装结构，周向均匀分布的安装螺栓孔可直接与设备安装面贴合固定，输入端的轴孔尺寸预留了适配常规伺服电机、步进电机的安装余量，设计时特意将输入齿轮的连接尺寸做了可调预留，使用者可根据实际搭配的电机输出轴规格，对输入连接部分做适配调整，无需改动主体传动结构即可完成不同功率动力源的匹配。

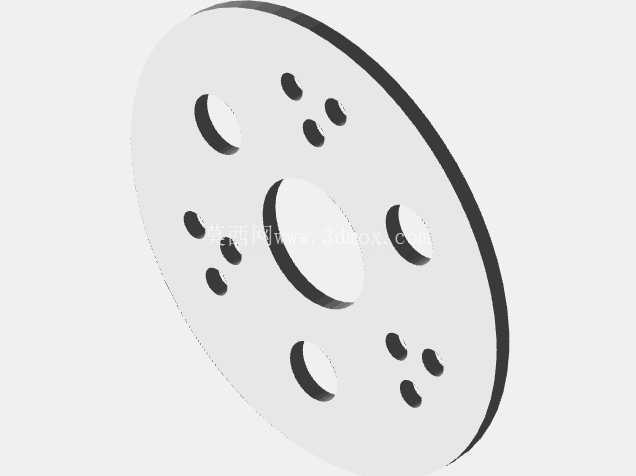

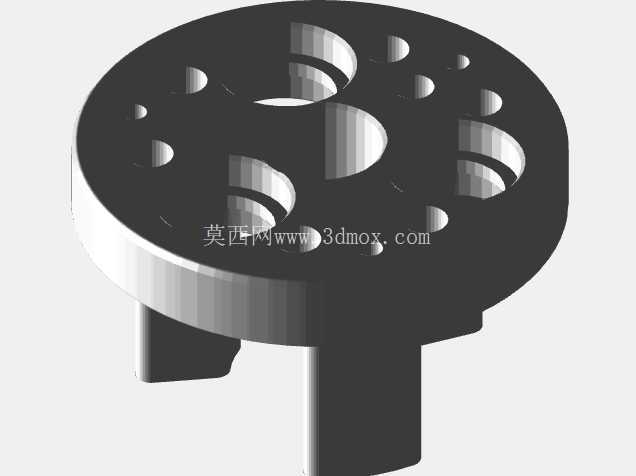

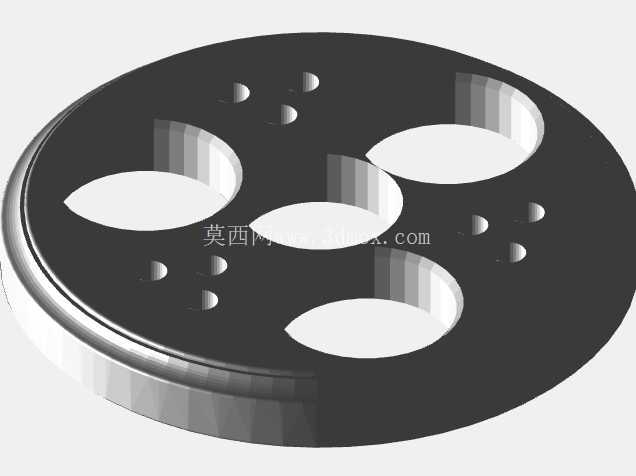

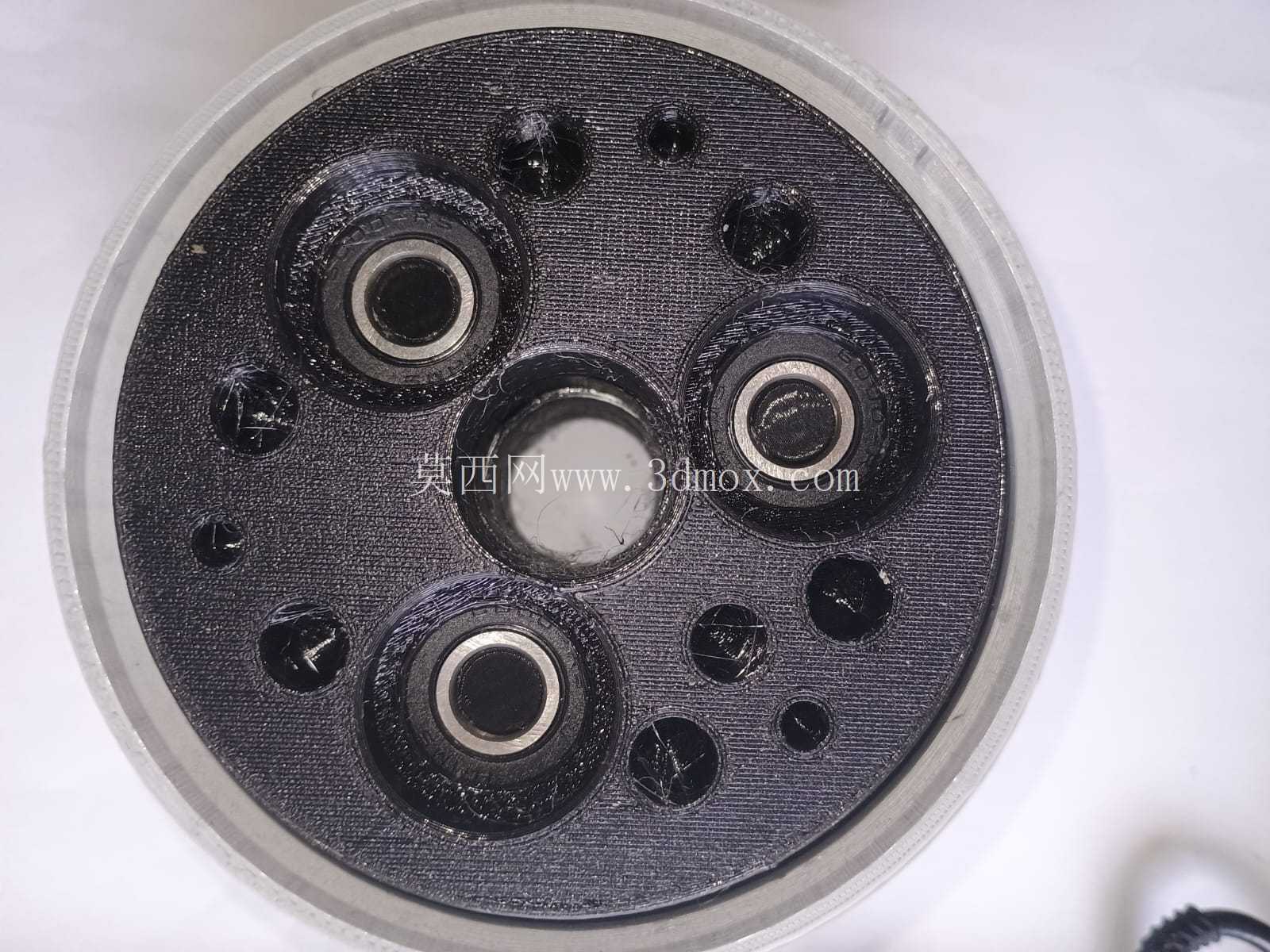

在零件配置层面，该结构的转动支撑部位搭配了适配的滚动轴承，分别承担径向载荷与轴向载荷，保障偏心部件运转时的同轴度，避免偏磨问题。主体结构的材质可根据实际载荷需求选择，轻载教学演示场景可采用工程塑料材质加工，降低整体重量与制作成本，重载工业应用场景则可采用合金钢材质加工，配合热处理工艺提升齿面与配合面的耐磨性能，延长整体使用寿命。安装边界上，法兰端的安装孔位采用等间距圆周排布，适配市面上多数同规格减速机的安装尺寸，可直接完成同类型产品的替换，无需对设备安装面做二次加工；输出端的连接结构采用标准孔位设计，可直接连接联轴器、回转工作台、负载臂等执行部件，减少额外的转接零件设计工作。

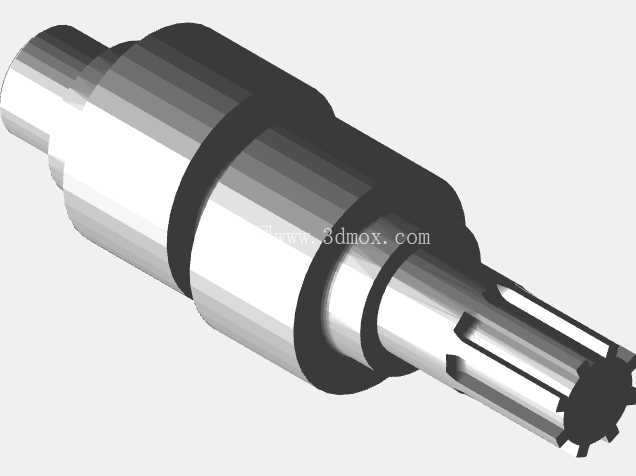

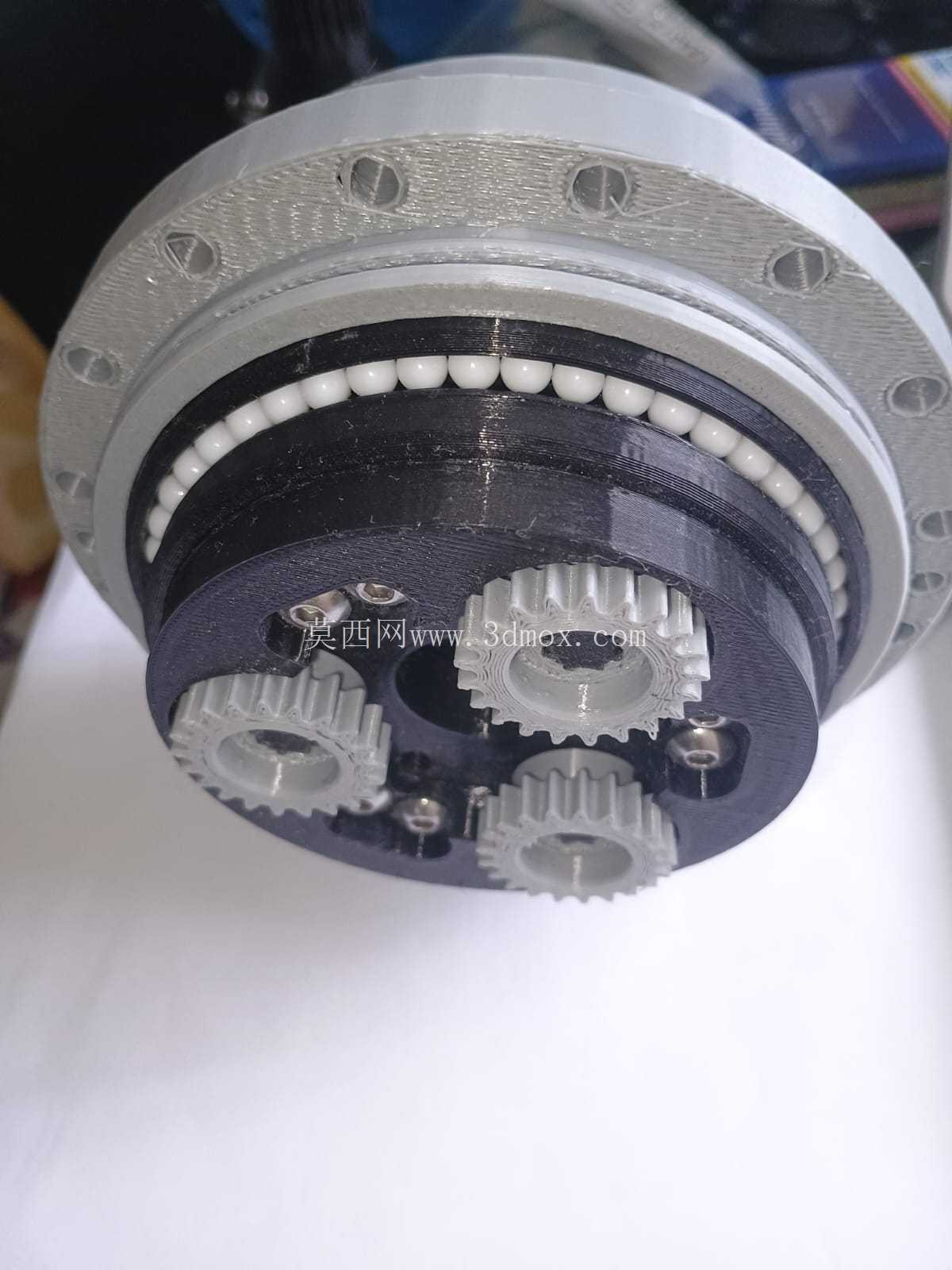

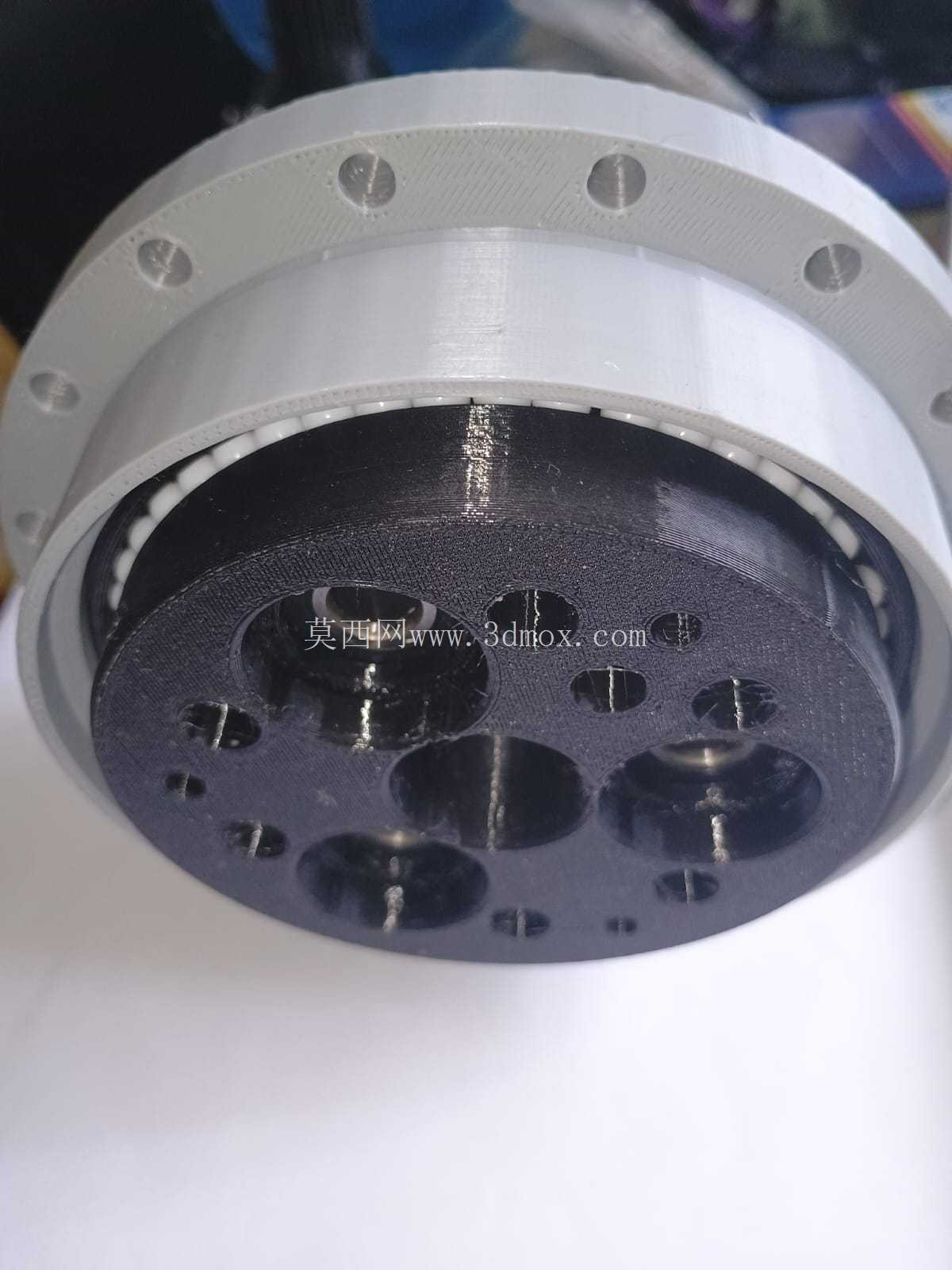

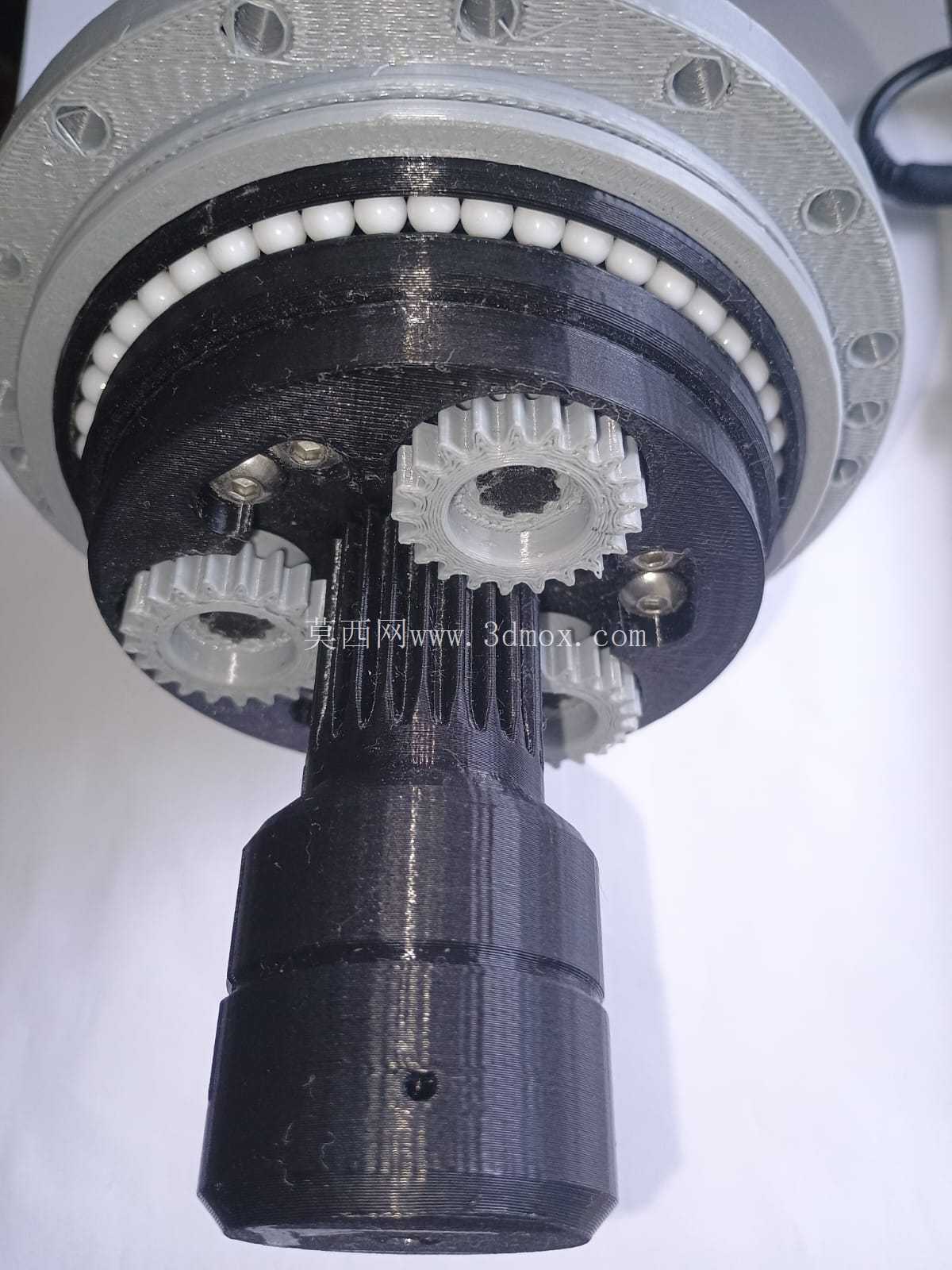

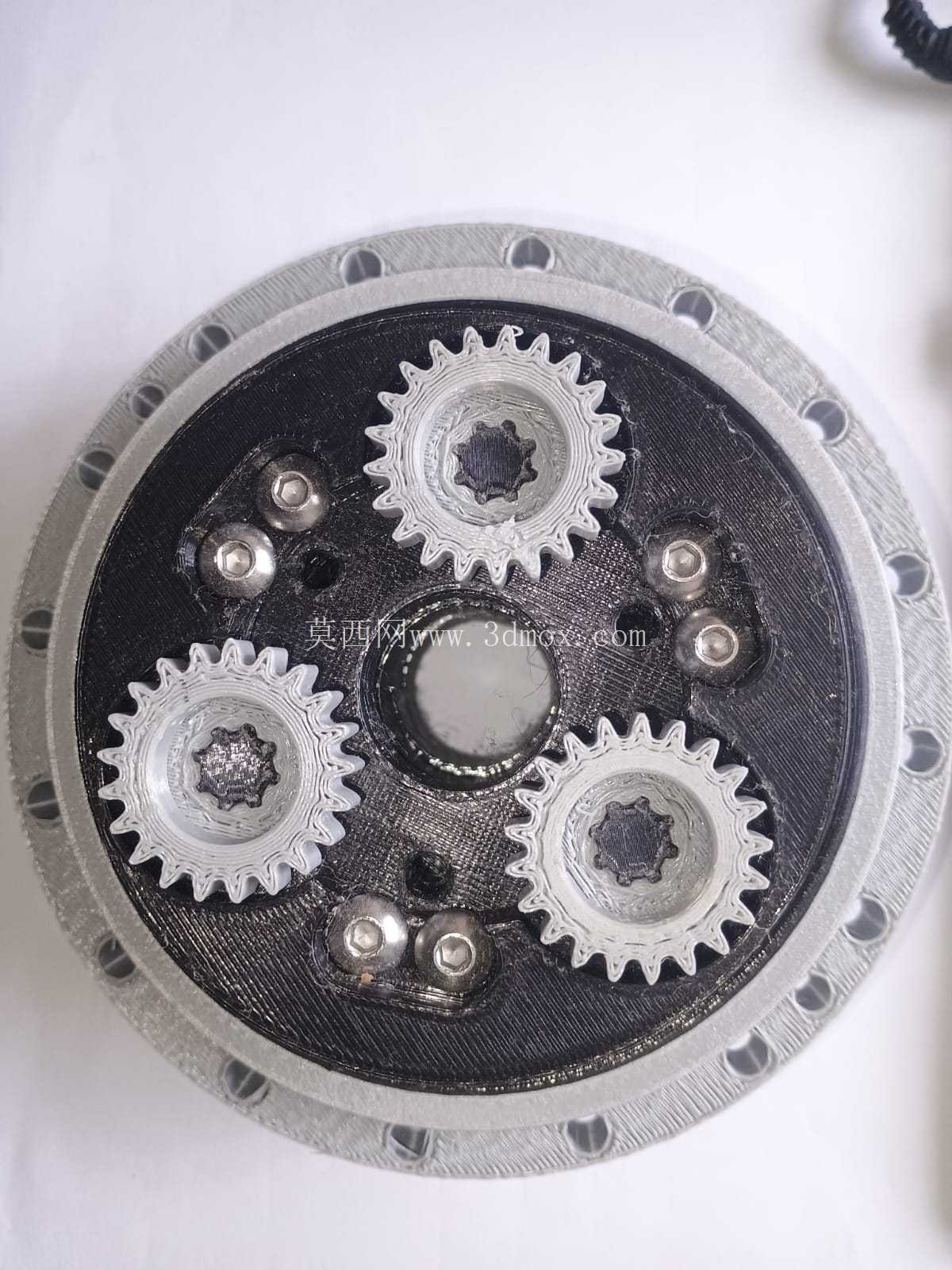

实际应用中，这类摆线驱动结构的传动比覆盖范围广，单级即可实现较大的减速比，无需多级齿轮串联即可满足低转速大扭矩的输出需求，整体结构紧凑，径向尺寸相比同功率的多级齿轮减速器更小，能在安装空间受限的场景下完成布置。设计时需要注意偏心部位的动平衡调校，偏心轴在高速运转时若动平衡不达标，会产生明显的振动与噪音，长期运转还会导致轴承过早失效；同时针齿与摆线轮的配合间隙需要严格控制，既要保证传动过程中无卡滞，也要尽可能减小回程间隙，保障传动精度。对于需要3D打印制作原型的场景，可适当放大配合间隙，避免打印过程中的尺寸误差导致零件无法装配，打印完成后可对配合面做简单打磨处理，提升运转顺畅度；若用于金属加工制作实物，则需要严格按照公差要求加工各配合面，保障装配后的整体性能。
